PZW1000K081
piezohannas
PZW1000K081

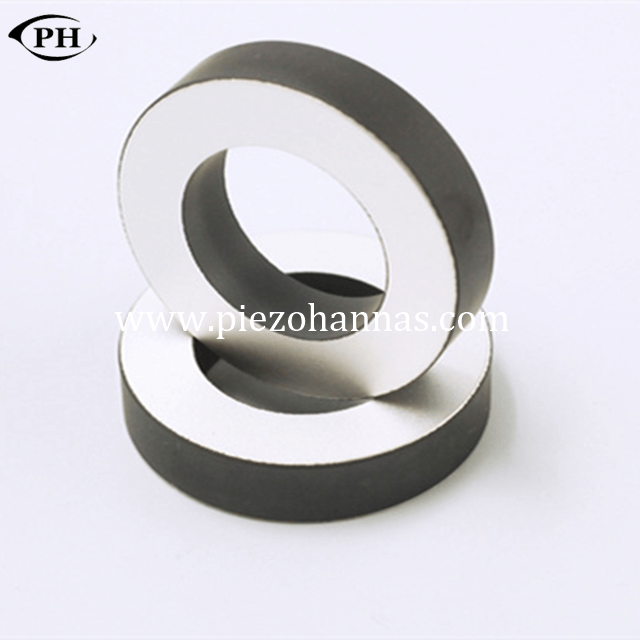

Cincin Piezo Keramik Piezoelektrik BT1 Bebas Timah 200Khz
WuHan Piezohannas Tech.Co., Ltd adalah manufactuer keramik piezoelektrik, transduser ultrasonik dan beberapa perangkat ultrasonik lainnya dengan kekuatan teknologi yang kuat. Dengan sistem manajemen mutu dan sektor penelitian & pengembangan, produk kami banyak digunakan di sebagian besar aplikasi.
Dimensi:
Ukuran: Φ50.8mm, Φ30.48mm, tinggi 10.90mm
Bahan: BT1 (bebas timah)
Frekuensi ketebalan: Fst=200KHz±5%
Impedansi resonansi: Zrt=maks. 30Ω
Kapasitansi statis: CT=1700pF±12,5%
Kerugian induktif: tan δ=maks.1,0%
Konstanta regangan piezoelektrik: d33≥180P/N
Lingkungan pengujian: pada 25 ° C ± 5 ° C, 60% RH
Kondisi pengujian: pada 1KHz, 1Vrms
Dimensi Luar dari 3mm hingga 180mm
Dimensi Dalam dari 1mm hingga 150mm
Ketebalan dari 0,2 mm hingga 25 mm
Bahan Keramik Piezoelektrik bebas timah :
Keramik Piezoelektrik Bebas Timah Barium Titanate yang didoping Co-Al berhasil dikembangkan oleh perusahaan Yuhai melalui eksperimen berulang kali. Dengan meneliti pengaruh Co-Doping Co-Al terhadap struktur dan sifat keramik piezoelektrik berbahan dasar Barium Titanate, maka teknologi formulasi dan preparasi keramik piezoelektrik berbahan dasar Barium Titanate dapat dioptimalkan. BaTiO3 Yuhai dibuat dengan metode sintering fase padat konvensional, dengan konstanta piezoelektrik d33 (>170pC/N), kehilangan dielektrik tgδ≤0,5% dan koefisien kopling mekanis Kp≥0,34.
Bahan piezo bebas timbal BaTiO3 |
Bahan bebas timah |
||
Properti |
BaTiO3 |
||
Konstanta Dielektrik |
ɛ T r3 |
1260 |
|
Faktor kopling |
K P |
0.34 |
|
K31 |
0.196 |
||
K33 |
0.43 |
||
Kt |
0.32 |
||
Koefisien piezoelektrik |
d31 |
10-12m/v |
-60 |
d33 |
10-12m/v |
160 |
|
g31 |
10-3vm/n |
-5.4 |
|
g33 |
10-3vm/n |
14.3 |
|
Koefisien frekuensi |
N hal |
3180 |
|
N1 |
2280 |
||
N3 |
|||
tidak |
2675 |
||
Koefisien kepatuhan elastis |
S e11 |
10-12M 2N |
8.4 |
Faktor kualitas mesin |
Qm |
1200 |
|
Faktor kerugian dielektrik |
Tgδ |
% |
0.5 |
Kepadatan |
ρ |
gram/cm3 |
5.6 |
Suhu Curie |
Tc |
°C |
115 |
modulus Young |
kamu11 |
<10 9N/m3 |
119 |
Rasio Racun |
0.33 |
||
