PZT
PIEZOHANNAS
PZT

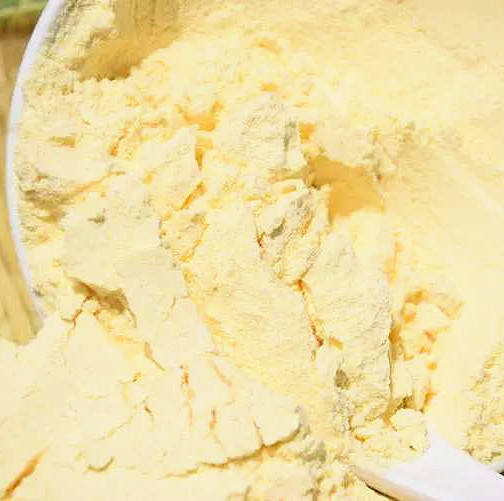

Piezokeramički materijal visoke osjetljivosti, meki PZT keramički prah
Tipične karakteristike mekog PZT uključuju:
· Širok raspon frekvencija u odašiljanju i primanju (sub-čujni, zvučni, ultrazvučni)
· Visok učinak, malo pogonskog materijala
· Visoka frekvencija, brzo vrijeme odziva
· Visoka osjetljivost za aktivnu ili pasivnu uporabu
· Mogućnost korištenja s pogonskim krugovima niskog ili visokog napona
· Dobra mehanička i akustična spojka
· Veliki izbor oblika i veličina koji se mogu prilagoditi specifičnim zahtjevima i primjenama
· Veliki izbor sastava koji se mogu odabrati kako bi se zadovoljili specifični zahtjevi i primjene
· Kvaliteta svake PZT komponente osigurana je rigoroznim režimom testiranja. Karakteristike kao što su frekvencija, kapacitivnost, disipacija, sprezanje, d33 i mehanička svojstva mjere se i provjeravaju u odnosu na naše/kupčeve specifikacije.
'Meki' PZT materijali |
Vrsta mekog materijala |
||||||||
Svojstva |
PSnN-5 |
PLiS-51 |
PZT-51 |
PZT-52 |
PZT-53 |
PZT-5H |
PZT-5X |
||
Dielektrična konstanta |
ɛTr3 |
1600 |
2000 |
2200 |
2400 |
2600 |
3200 |
4500 |
|
Faktor sprezanja |
KP |
0.6 |
0.62 |
0.62 |
0.63 |
0.64 |
0.68 |
0.7 |
|
K31 |
0.35 |
0.35 |
0.35 |
0.35 |
0.36 |
0.38 |
0.4 |
||
K33 |
0.68 |
0.7 |
0.68 |
0.7 |
0.7 |
0.76 |
0.77 |
||
Kt |
0.5 |
0.52 |
0.5 |
0.5 |
0.5 |
0.52 |
0.53 |
||
Piezoelektrični koeficijent |
d31 |
10-12m/v |
-170 |
-197 |
-186 |
-204 |
-227 |
-275 |
-300 |
d33 |
10-12m/v |
400 |
450 |
500 |
520 |
550 |
620 |
750 |
|
g31 |
10-3vm/n |
-12 |
-11.1 |
-9.6 |
-9.8 |
-9.9 |
-9.7 |
-7.5 |
|
g33 |
10-3vm/n |
28 |
25.4 |
25.6 |
24.5 |
23.9 |
22 |
18.8 |
|
Frekvencijski koeficijenti |
Np |
2000 |
1920 |
1980 |
1980 |
1960 |
1900 |
1960 |
|
N1 |
1466 |
1407 |
1451 |
1451 |
1437 |
1393 |
1437 |
||
N3 |
1825 |
1925 |
1900 |
1900 |
1755 |
1550 |
1800 |
||
Nt |
2100 |
2100 |
2150 |
2150 |
2150 |
2100 |
2200 |
||
Koeficijent elastične popustljivosti |
Se11 |
10-12m2/n |
16.6 |
18 |
16.7 |
17 |
17.4 |
18 |
19 |
Faktor mehaničke kvalitete |
Qm |
85 |
80 |
80 |
75 |
75 |
70 |
65 |
|
Faktor dielektričnih gubitaka |
Tg δ |
% |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Gustoća |
ρ |
g/cm3 |
7.5 |
7.5 |
7.6 |
7.6 |
7.6 |
7.5 |
7.5 |
Curiejeva temperatura |
Tc |
°C |
350 |
345 |
270 |
270 |
270 |
230 |
165 |
Youngov modul |
YE11 |
<109N/m2 |
60 |
56 |
60 |
59 |
57.5 |
56 |
53 |
Omjer otrova |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.39 |
||
Kratica |
definicija |
Jedinica |
ε 33 T, ε 11 T |
Slobodna relativna dielektrična konstanta |
|
ε 33 S, ε 11 S |
Relativna dielektrična konstanta stezanja |
|
tgδ |
Faktor disipacije pri niskom polju |
|
ρ |
Gustoća |
g/cm 3 |
T c |
Curie Point |
ºC |
V |
Brzina |
m/s |
Z a |
Akustična impedancija |
Mrayl |
K p, K 33, K t, K 31, K 15 |
Elektromehanički faktori sprezanja |
|
N p, N 33, N 31, N 15, N t, N c |
Konstante frekvencije |
Hz - m |
d 33, d 31, d 15 |
Piezoelektrične konstante deformacije |
10 -12 C/N |
dh |
Hidrostatske piezoelektrične konstante deformacije |
10 -3 Vm/N |
Q pm |
Mehanički faktor kvalitete u planarnom načinu rada |
|
Y 11 E , Y 33 E |
Youngov modul pod kratkim spojem |
10 10 N/m 2 |
σ |
Poissonov omjer |
|
ε 33 T (% po desetljeću) |
Brzina starenja slobodne relativne dielektrične konstante |
|
K p (% po desetljeću) |
Stopa starenja planarnog elektromehaničkog spojnog faktora |
|
K t (% po desetljeću) |
Brzina starenja faktora spajanja u načinu rada debljine |
|
N p (% po desetljeću) |
Stopa starenja frekvencijske konstante planarnog načina rada |
|
N t (% po desetljeću) |
Stopa starenja frekvencijske konstante u načinu rada debljine |
|
ε 33 T ( / o C) |
Toplinska stabilnost slobodne relativne dielektrične konstante |
|
GLOSAR |
||
BT |
Barijev titanat |
|
Tvrdi PZT |
Tvrdi olovni titanat cirkonatni spoj |
|
Meki PZT |
Spoj mekog olovnog titanata cirkonata |
