Language
|
| Колькасць: | |
|---|---|
PZT
П'ЕЗАХАННАС
PZT

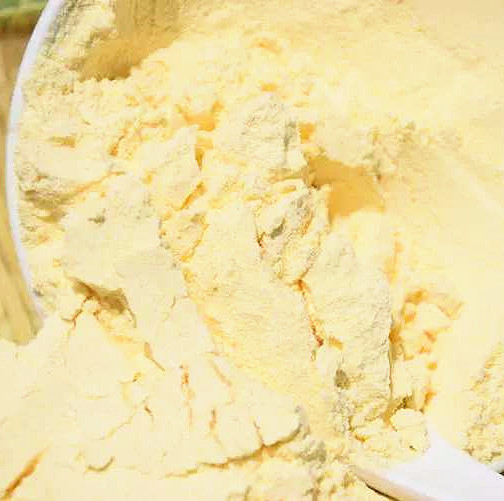

Высокаадчувальны п'езакерамічны матэрыял з мяккага Pzt керамічнага парашка
Тыповыя характарыстыкі мяккага PZT ўключаюць:
· Шырокі дыяпазон частот перадачы і прыёму (субгукавы, гукавы, ультрагукавы)
· Высокая прадукцыйнасць, нізкі прывадны матэрыял
· Высокая частата, хуткі час водгуку
· Высокая адчувальнасць для актыўнага або пасіўнага выкарыстання
· Магчымасць выкарыстання са схемамі прывада нізкага або высокага напружання
· Добрая механічная і акустычная сувязь
· Шырокі выбар формаў і памераў, якія можна наладзіць у адпаведнасці з канкрэтнымі патрабаваннямі і прымяненнямі
· Шырокі выбар кампазіцый, якія можна выбраць у адпаведнасці з канкрэтнымі патрабаваннямі і прымяненнямі
· Якасць кожнага кампанента PZT забяспечваецца строгім рэжымам тэсціравання. Такія характарыстыкі, як частата, ёмістасць, рассейванне, сувязь, d33 і механічныя ўласцівасці, вымяраюцца і правяраюцца ў адпаведнасці са спецыфікацыямі, прадастаўленымі намі / кліентам.
«Мяккія» матэрыялы PZT |
Тып мяккага матэрыялу |
||||||||
Уласцівасці |
ПСнН-5 |
ПЛіС-51 |
ПЗТ-51 |
ПЗТ-52 |
ПЗТ-53 |
ПЗТ-5Н |
ПЗТ-5Х |
||
Дыэлектрычная пранікальнасць |
ɛTr3 |
1600 |
2000 |
2200 |
2400 |
2600 |
3200 |
4500 |
|
Каэфіцыент сувязі |
КП |
0.6 |
0.62 |
0.62 |
0.63 |
0.64 |
0.68 |
0.7 |
|
К31 |
0.35 |
0.35 |
0.35 |
0.35 |
0.36 |
0.38 |
0.4 |
||
К33 |
0.68 |
0.7 |
0.68 |
0.7 |
0.7 |
0.76 |
0.77 |
||
Kt |
0.5 |
0.52 |
0.5 |
0.5 |
0.5 |
0.52 |
0.53 |
||
П'езаэлектрычны каэфіцыент |
d31 |
10-12м/в |
-170 |
-197 |
-186 |
-204 |
-227 |
-275 |
-300 |
d33 |
10-12м/в |
400 |
450 |
500 |
520 |
550 |
620 |
750 |
|
g31 |
10-3вм/н |
-12 |
-11.1 |
-9.6 |
-9.8 |
-9.9 |
-9.7 |
-7.5 |
|
g33 |
10-3вм/н |
28 |
25.4 |
25.6 |
24.5 |
23.9 |
22 |
18.8 |
|
Каэфіцыенты частаты |
Np |
2000 |
1920 |
1980 |
1980 |
1960 |
1900 |
1960 |
|
N1 |
1466 |
1407 |
1451 |
1451 |
1437 |
1393 |
1437 |
||
N3 |
1825 |
1925 |
1900 |
1900 |
1755 |
1550 |
1800 |
||
Nt |
2100 |
2100 |
2150 |
2150 |
2150 |
2100 |
2200 |
||
Каэфіцыент пругкай згодлівасці |
Se11 |
10-12м2/п |
16.6 |
18 |
16.7 |
17 |
17.4 |
18 |
19 |
Механічны фактар якасці |
Qm |
85 |
80 |
80 |
75 |
75 |
70 |
65 |
|
Каэфіцыент дыэлектрычных страт |
Tg δ |
% |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Шчыльнасць |
р |
г/см3 |
7.5 |
7.5 |
7.6 |
7.6 |
7.6 |
7.5 |
7.5 |
Тэмпература Кюры |
Tc |
°C |
350 |
345 |
270 |
270 |
270 |
230 |
165 |
Модуль Юнга |
YE11 |
<109 Н/м2 |
60 |
56 |
60 |
59 |
57.5 |
56 |
53 |
Каэфіцыент атруты |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.39 |
||
Абрэвіятура |
вызначэнне |
Адзінка |
ε 33 Т, ε 11 Т |
Свабодная адносная дыэлектрычная пранікальнасць |
|
ε 33 ш., ε 11 ш |
Заціскная адносная дыэлектрычная пранікальнасць |
|
tgδ |
Каэфіцыент рассейвання пры слабым полі |
|
р |
Шчыльнасць |
г/см3 |
T c |
Пункт Кюры |
ºC |
В |
Хуткасць |
м/с |
З а |
Акустычны супраціў |
Мрайл |
К п, К 33, К т, К 31, К 15 |
Электрамеханічныя фактары сувязі |
|
N p , N 33, N 31, N 15, N t, N c |
Канстанты частоты |
Гц - м |
д 33, д 31, д 15 |
Канстанты п'езаэлектрычнай дэфармацыі |
10 -12 C/N |
dh |
Канстанты гідрастатычнай п'езаэлектрычнай дэфармацыі |
10 -3 Вм/Н |
Q pm |
Механічны каэфіцыент якасці ў планарным рэжыме |
|
Y 11 E, Y 33 E |
Модуль Юнга пры кароткім замыканні |
10 10 Н/м 2 |
σ |
Каэфіцыент Пуасона |
|
ε 33 T (% за дзесяцігоддзе) |
Хуткасць старэння свабоднай адноснай дыэлектрычнай пранікальнасці |
|
K p (% за дзесяцігоддзе) |
Хуткасць старэння плоскага электрамеханічнага каэфіцыента сувязі |
|
K t (% за дзесяцігоддзе) |
Хуткасць старэння каэфіцыента сувязі ў рэжыме таўшчыні |
|
N p (% за дзесяцігоддзе) |
Хуткасць старэння частотнай канстанты планарнага рэжыму |
|
N t (% за дзесяцігоддзе) |
Хуткасць старэння канстанты частоты ў рэжыме таўшчыні |
|
ε 33 T (/o C) |
Тэрмастабільнасць свабоднай адноснай дыэлектрычнай пранікальнасці |
|
СЛОЎНІК |
||
БТ |
Тытанат барыю |
|
Цвёрды PZT |
Цвёрдае злучэнне цырканата тытаната свінцу |
|
Мяккі PZT |
Злучэнне мяккага цырканата тытаната свінцу |
