फ्लो मीटर के लिए पीजोइलेक्ट्रिक डिस्क प्रकार पीजोइलेक्ट्रिक क्रिस्टल लागत


                     फ्लो मीटर के लिए पीजोइलेक्ट्रिक डिस्क प्रकार पीजोइलेक्ट्रिक क्रिस्टल लागत

वुहान पीजोहन्नास टेक.को., लिमिटेड मजबूत तकनीकी शक्ति के साथ पीजोइलेक्ट्रिक सिरेमिक, अल्ट्रासोनिक ट्रांसड्यूसर का निर्माता है। एक गुणवत्ता प्रबंधन प्रणाली और अनुसंधान एवं विकास क्षेत्र के साथ, हमारे उत्पादों का अधिकांश अनुप्रयोगों में बड़े पैमाने पर उपयोग किया जाता है।

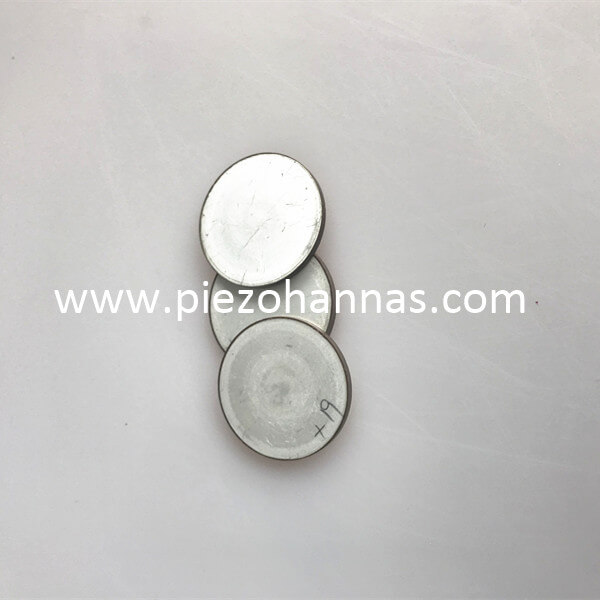

PZT5 सामग्री पीजो डिस्क

पीजोइलेक्ट्रिक डिस्क ट्रांसड्यूसर

फ्लो मीटर के लिए पीजो डिस्क

आकार:

व्यास: 15 मिमी
मोटाई: 2 मिमी
गुंजयमान आवृत्ति: 1 मेगाहर्ट्ज
क्षमता: 1400 पीएफ

पीजो डिस्क का मानक आकार:

उत्पादित करने के लिए पीजो डिस्क की रेंज:

व्यास: 2 मिमी-120 मिमी
मोटाई: 0.1 मिमी-30 मिमी

अनुप्रयोग:

पाईज़ोसिरेमिक ट्रांसड्यूसर एक पाइपलाइन में तरल की प्रवाह दर की माप के लिए अल्ट्रासोनिक सिग्नल उत्पन्न करते हैं जहां तरल का सीधा संपर्क चिंता का विषय है।

एक पाइप में पूर्व निर्धारित बिंदु से गुजरने वाले तरल की प्रवाह दर को मापने के लिए एक अल्ट्रासोनिक फ्लो मीटर का उपयोग किया जा सकता है। एक मापने की विधि के रूप में जो तरल प्रवाह को बाधित नहीं करेगी, पीजोइलेक्ट्रिक ट्रांसड्यूसर को ट्यूब की दीवार पर रखा जाता है और प्रवाह की दिशा में लंबवत रूप से अल्ट्रासोनिक तरंग को तरल में प्रसारित करता है। प्रेषित और प्राप्त अल्ट्रासोनिक तरंगों के बीच आवृत्ति बदलाव का मूल्यांकन किया जाता है और पाइप में तरल का वेग निर्धारित किया जाता है।

पीजेडटी सामग्री:



- PZT4 पीजोइलेक्ट्रिक सिरेमिक में उच्च संवेदनशीलता और कम ढांकता हुआ नुकसान के साथ प्राप्त करने और संचारित करने का दोहरा व्यवहार होता है।

- PZT5 पीजोइलेक्ट्रिक सिरेमिक में उच्च इलेक्ट्रो-मैकेनिकल युग्मन गुणांक, मध्यम ढांकता हुआ स्थिरांक और उच्च संवेदनशीलता होती है।

- उच्च शक्ति संचरण प्रकार के PZT8 पीजोइलेक्ट्रिक सिरेमिक में अच्छी पीजोइलेक्ट्रिक संपत्ति, उच्च यांत्रिक शक्ति, उच्च अवपीड़क क्षेत्र, मजबूत क्षेत्रों में कम ढांकता हुआ नुकसान होता है।

अनुप्रयोग छवि:
