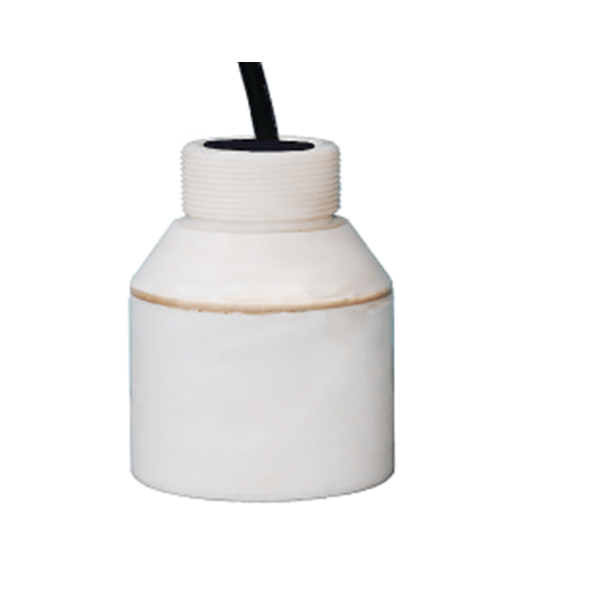

डबल फ़्रीक्वेंसी अंडरवाटर रेंजिंग ट्रांसड्यूसर स्लज इंटरफ़ेस उपकरण अल्ट्रासोनिक ट्रांसड्यूसर

नाम

200KHz-50KHz  अंडरवाटर रेंजिंग ट्रांसड्यूसर

 कीचड़ इंटरफ़ेस उपकरण यू अल्ट्रासोनिक  ट्रांसड्यूसर-पीटीएफई

नमूना

पीएच डब्ल्यू-50/200-एनसी

आवृत्ति

200KHz± 5% /50KH z ± 5%

पता लगाने की दूरी

200KHz 0.6 ~ 120 मी

50KHz 3 ~ 500 मी

न्यूनतम

समानांतर लम्बाई

600Ω±20 %

समाई

4300pF±20 ％ @1KHz

संवेदनशीलता

ड्राइविंग वोल्टेज：600Vpp、दूरी:0.8m、

इको आयाम：15 V（200KHZ）

ऑपरेटिंग

वोल्टेज

चोटी वोल्टेज ＜600VPP

ऑपरेटिंग

तापमान

-40～ +80℃

दबाव

≤ 3 किलो या 0.3 एमपीए

कोण

(बीमविड्थ ) अर्ध-शक्ति बीम चौड़ाई@-3dB:7.5°±1，

तीव्र कोण: 17.5°±2（200KHZ）

(बीमविड्थ ) अर्ध-शक्ति बीम चौड़ाई@-3dB：27°±2，

तीव्र कोण:68°±4（50KHZ）

आवास  सामग्री

 पीटीईएफ

प��रयोग

अल्ट्रासोनिक फ्लोमीटर, पनडुब्बी रेंज फाइंडर

इंस्टालेशन

आयाम

उत्पाद संरचना आरेखण देखें

सुरक्षा स्तर

आईपी68

वज़न

900g±5 ％（ L लंबाई ： 10m ）

वायरिंग निर्देश

(तीन पंक्तियाँ): लाल: ट्रांसड्यूसर +, नीला: तापमान सेंसर +, काला: सार्वजनिक -;

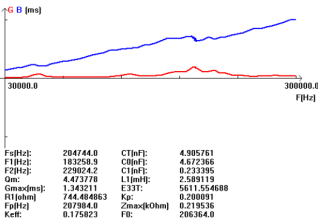

प्रवेश वक्र

उत्पाद संरचना आरेख
