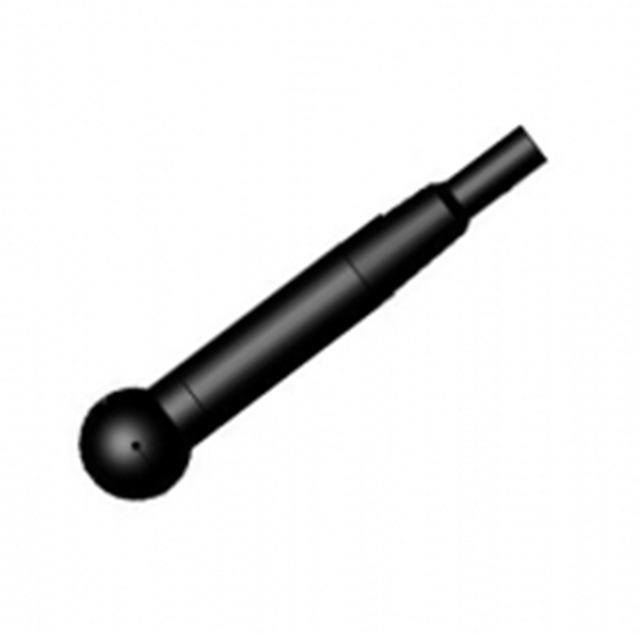

पानी के नीचे ध्वनिक के लिए पानी के नीचे गोलाकार हाइड्रोफोन

    पानी के नीचे ध्वनिक के लिए पानी के नीचे गोलाकार हाइड्रोफोन

1. मानक हाइड्रोफोन में निम्नलिखित विशेषताएं हैं:



अच्छी दिशात्मकता. हाइड्रोफोन में क्षैतिज रूप से कोई दिशा नहीं है, और ऊर्ध्वाधर तल के 240° के भीतर कोई दिशा नहीं है। आवृत्ति रेंज विस्तृत है और पानी के नीचे ध्वनिक माप के लिए अधिकांश आवृत्ति बैंड को कवर कर सकती है। विभिन्न तरल पदार्थों के संक्षारण प्रतिरोध को बेहतर बनाने के लिए सतह को पूरी तरह से रबर से ढक दिया गया है। संरचना छोटी है, और ध्वनि क्षेत्र पर प्रभाव छोटा है।



2. मानक हाइड्रोफोन के मुख्य तकनीकी संकेतक:



ऑपरेटिंग आवृत्ति रेंज: 20Hz~150kHz

रैखिक आवृत्ति रेंज: 20Hz~80kHz

कम आवृत्ति प्राप्त करने की संवेदनशीलता: -202dB

क्षैतिज दिशा: ±1.5dB (100kHz)

लंबवत दिशा: ±2.0dB (100kHz, 240° रेंज)

अधिकतम कार्य गहराई: 500 मीटर

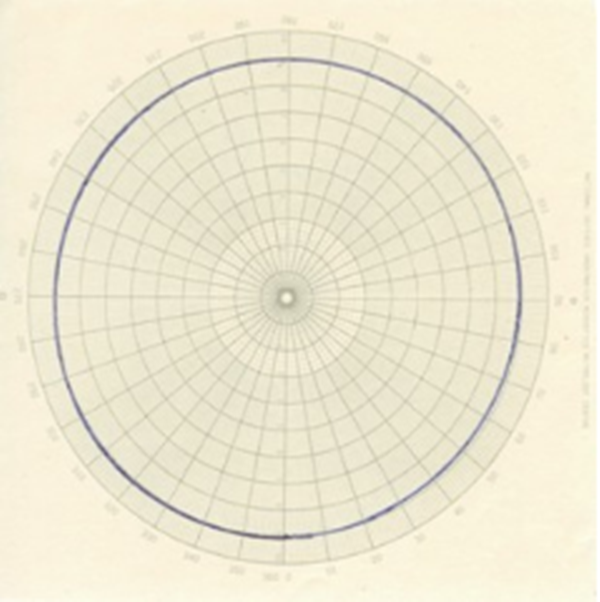

3. विशिष्ट आवृत्ति की दिशात्मकता आरेख

100kHz  क्षैतिज दिशा

100kHz  ऊर्ध्वाधर दिशा

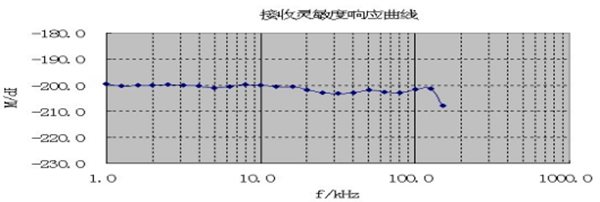

4. फ्री-फील्ड ओपन सर्किट वोल्टेज की संवेदनशीलता वक्र

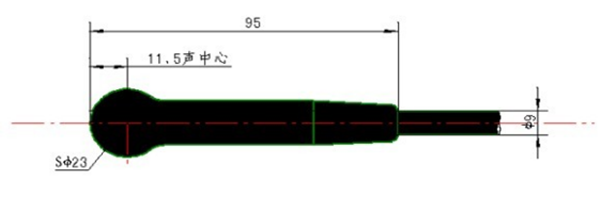

5. बाहरी आयाम और केबल के अंत में कोर तार की परिभाषा

केबल के अंत में कोर तार की परिभाषा: लाल तार-सिग्नल +; काला तार-संकेत -; परिरक्षित तार-जमीन तार; केबल की मानक लंबाई 15 मीटर है



6. उपयोग एवं भंडारण हेतु सावधानियां

1. मानक हाइड्रोफोन एक नाजुक वस्तु है, परिवहन और उपयोग के दौरान इसे सावधानी से संभालें और सुरक्षा पर ध्यान दें;

2. रबर को पुराना होने से बचाने के लिए मानक हाइड्रोफोन को हवादार, सूखी और ठंडी जगह पर संग्रहित किया जाना चाहिए;
