पीजोइलेक्ट्रिक सिरेमिक डिस्क ऑसिलेटर यांत्रिक दृष्टिकोण और विद्युत दृष्टिकोण दोनों से प्रतिध्वनित होते हैं, और उनमें गुंजयमान आवृत्तियों की एक श्रृंखला होती है। हम कम आवृत्ति के अंत में गुंजयमान आवृत्ति की पहली घटना को मौलिक आवृत्ति (मौलिक तरंग के रूप में संदर्भित) के रूप में संदर्भित करते हैं, और बाद में दिखाई देने वाली गुंजयमान आवृत्ति को ओवरटोन आवृत्ति (ओवरटोन के रूप में संदर्भित) कहा जाता है।
पीजोइलेक्ट्रिक सिरेमिक ट्रांसफार्मर एक पारंपरिक विद्युत चुम्बकीय ट्रांसफार्मर एक कोर और कोर के चारों ओर एक कुंडल से बना होता है, और प्राथमिक और माध्यमिक कुंडल एक चुंबकीय कोर द्वारा विद्युत चुम्बकीय रूप से युग्मित होते हैं। 1) उच्च दक्षता और लघुकरण प्राप्त करना कठिन है, और यह इलेक्ट्रॉनिक उपकरणों के लघुकरण में सबसे बड़ी बाधाओं में से एक बन गया है। 2) विद्युत चुम्बकीय ट्रांसफार्मर और विद्युत चुम्बकीय विकिरण की अंतर्निहित चुंबकीय रिसाव घटना पर्यावरण में कुछ प्रदूषण का कारण बनेगी, जो औद्योगिक अनुप्रयोगों के लिए अनुकूल नहीं है।
ए पीजोइलेक्ट्रिक सिरेमिक ट्रांसड्यूसर ट्रांसफार्मर मूल रूप से एक पीजोइलेक्ट्रिक सिरेमिक रेज़ोनेटर या एक पीजोइलेक्ट्रिक सिरेमिक ट्रांसड्यूसर और एक पीजोइलेक्ट्रिक सिरेमिक एक्चुएटर से बना होता है जिसमें दो यांत्रिक भाग एक दूसरे से जुड़े होते हैं और सर्किट भाग एक दूसरे से इन्सुलेट होते हैं। यह एक नये प्रकार का वोल्टेज या धारा रूपांतरण उपकरण है। कार्य सिद्धांत पारंपरिक विद्युत चुम्बकीय ट्रांसफार्मर से अलग है। पीज़ोइलेक्ट्रिक सिरेमिक ट्रांसफार्मर में, प्राथमिक और माध्यमिक के बीच युग्मन पारंपरिक विद्युत चुम्बकीय प्रभाव के माध्यम से नहीं होता है, बल्कि यांत्रिक युग्मन और दबाव द्वारा होता है। विद्युत सामग्रियों का पीज़ोइलेक्ट्रिक प्रभाव प्राप्त किया जाता है।
पीजोइलेक्ट्रिक सिरेमिक ट्रांसफार्मर के प्रकार पीजोइलेक्ट्रिक सिरेमिक ट्रांसफार्मर वास्तव में एक पीजोइलेक्ट्रिक सिरेमिक वाइब्रेटर है। का कंपन मोड पीज़ियो सिरेमिक डिस्क को तीन प्रकारों में विभाजित किया गया है: खिंचाव कंपन, झुकने वाला कंपन और कतरनी कंपन। पीजोइलेक्ट्रिक सिरेमिक ट्रांसफार्मर किसी भी कंपन मोड में काम कर सकता है। इसलिए, कई प्रकार के पीज़ोइलेक्ट्रिक सिरेमिक ट्रांसफार्मर हैं, और सामान्य बुनियादी संरचनात्मक प्रकार हैं:
लंबाई खींचने वाला कंपन मोड पीज़ोइलेक्ट्रिक सिरेमिक ट्रांसफार्मर (रोज़ेन प्रकार)

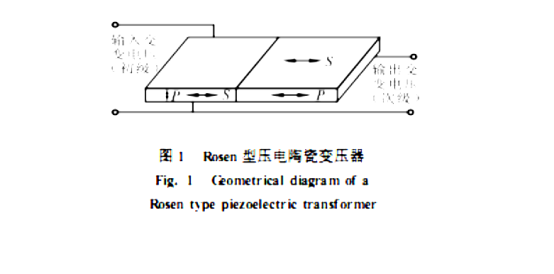

इसमें एक पतली पट्टी होती है 2 मेगाहर्ट्ज पीज़ियो सिरेमिक डिस्क जो अनुप्रस्थ कंपन मोड और अनुदैर्ध्य कंपन मोड के साथ पीज़ोइलेक्ट्रिक सिरेमिक की एक पट्टी उत्पन्न करती है। ज्यामिति चित्र 1 में दिखाई गई है।
जब एक निश्चित आवृत्ति और प्रत्यावर्ती वोल्टेज का एक निश्चित आयाम प्राथमिक छोर पर लागू किया जाता है पीजेडटी सामग्री पीजियो सिरेमिक ट्रांसफार्मर, पीजोइलेक्ट्रिक सिरेमिक सामग्री के व्युत्क्रम पीजोइलेक्ट्रिक प्रभाव के कारण, उसके इनपुट अंत भाग पर एक लंबाई खींचने वाला कंपन उत्पन्न होता है, और कंपन की दिशा ध्रुवीकरण दिशा के लंबवत होती है। यह कंपन मोड ट्रांसफार्मर के सेकेंडरी में संचारित होता है, और पीजोइलेक्ट्रिक सिरेमिक सामग्री के सकारात्मक पीजोइलेक्ट्रिक प्रभाव के माध्यम से सेकेंडरी साइड में एक वैकल्पिक वोल्टेज उत्पन्न होता है। प्रत्यावर्ती वोल्टेज का परिमाण पीजोइलेक्ट्रिक ट्रांसफार्मर के विभिन्न भागों के ज्यामितीय आयामों पर निर्भर करता है। ट्रांसफार्मर का कंपन मोड और भौतिक गुण। सामान्य तौर पर, रोसेन-प्रकार पीज़ोइलेक्ट्रिक सिरेमिक ट्रांसफार्मर की अनुदैर्ध्य लंबाई इसकी मोटाई से बहुत बड़ी होती है, इसलिए इसका आउटपुट वोल्टेज होता है पीजोइलेक्ट्रिक सिरेमिक विनिर्माण इनपुट वोल्टेज से बहुत बड़ा है, जो एक स्टेप-अप पीजोइलेक्ट्रिक सिरेमिक ट्रांसफार्मर है।
