पीएचडब्ल्यू-75/200-एन
पीज़ोहन्नास
पीएचडब्ल्यू-75/200-एन

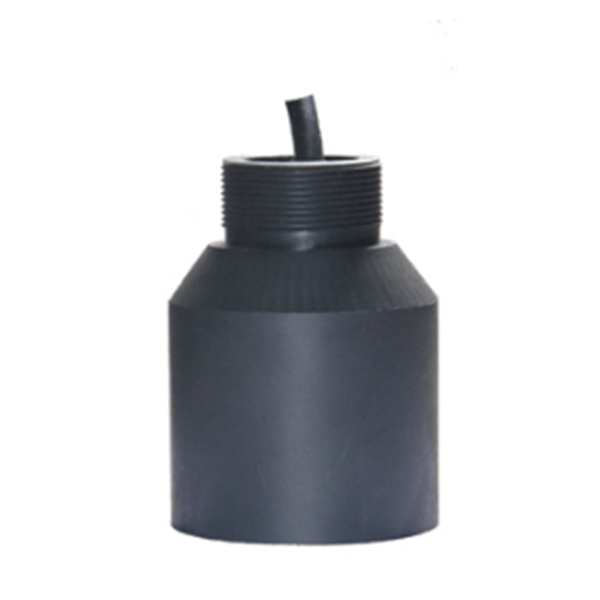

300 मीटर गहराई के लिए डबल फ्रीक्वेंसी अंडरवाटर अल्ट्रासोनिक फ्लोमीटर ट्रांसड्यूसर
1.तकनीकी पैरामीटर：
सामान |
तकनीकी मापदंड |
छवि |
|
नाम |
200K-75KH z अंडरवाटर अल्ट्रासोनिक ट्रांसड्यूसर |
|
|
नमूना |
पीएच डब्ल्यू-75/200-एन |
||
आवृत्ति |
200KHz± 5% /50KH z ± 5% |
||
पता लगाने की दूरी |
200KHz 0.6 ~ 120 मी 75KHz 1.8 ~ 300 मी |
||
न्यूनतम समानांतर लम्बाई |
2200Ω±20 % |
||
2400pF±20 % @1KHz |
|||
संवेदनशीलता |
ड्राइविंग वोल्टेज：600Vpp、दूरी:0.8m、 इको आयाम：5.12 V（200KHZ） |
||
-40～ +80℃ |
|||
≤3 किलो या 0.3 एमपीए |
|||
|
(बीमविड्थ ) अर्ध-शक्ति बीम चौड़ाई@-3dB:7.5°±1， तीव्र कोण：17.5°±2（200KHZ） (बीमविड्थ ) अर्ध-शक्ति बीम चौड़ाई@-3dB:18°±2， तीव्र कोण：44°±4（75KHZ） |
||
आवास सामग्री |
पोम |
||
प्रयोग |
अल्ट्रासोनिक फ्लोमीटर, पनडुब्बी रेंज फाइंडर |
||
उत्पाद संरचना आरेखण देखें |
|||
सुरक्षा स्तर |
आईपी68 |
||
वज़न |
750 ग्राम±5 ％ (लंबाई: 10 मी) |
||
वायरिंग निर्देश |
(तीन पंक्तियाँ): लाल: ट्रांसड्यूसर +, नीला: तापमान सेंसर +, काला: सार्वजनिक -; |
||

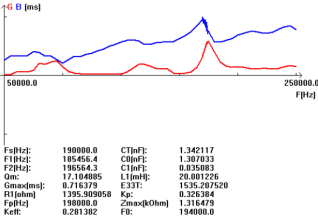

प्रवेश वक्र |
उत्पाद संरचना आरेख |
||
|
|
||

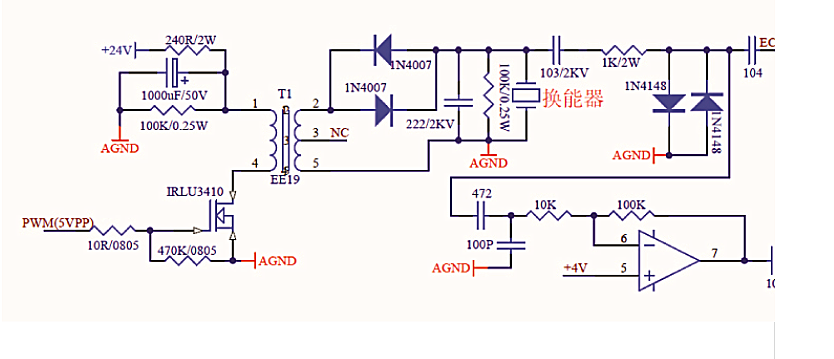

2. ट्रांसड्यूसर का तापमान सेंसर योजनाबद्ध आरेख, परीक्षण सर्किट योजनाबद्ध आरेख
