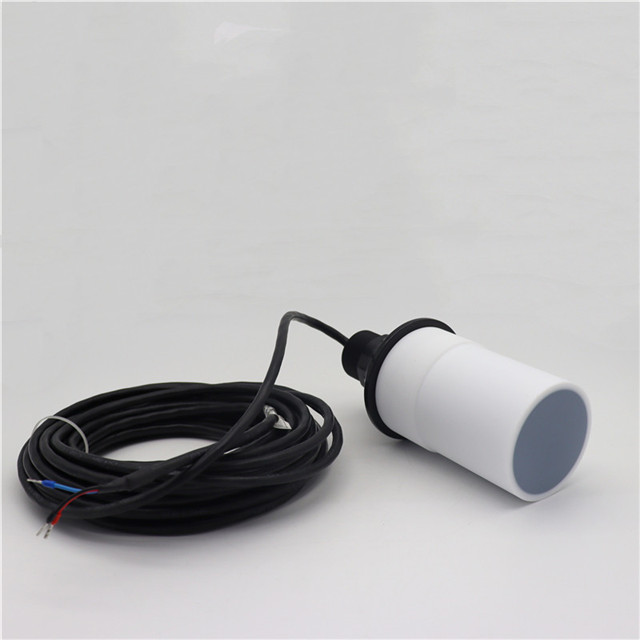

Arduino के लिए 34KHz एंटी-संक्षारक अल्ट्रासोनिक दूरी मापने वाला ट्रांसड्यूसर सेंसर

नाम

34KHz एंटी-संक्षारक ट्रांसड्यूसर सी प्रकार (विभाजित प्रकार)

नमूना

पीएच ए-34-12एफसी-एफ

आवृत्ति

34KHz± 5%

पता लगाने की दूरी

0.5～ 12मी

न्यूनतम

समानांतर लम्बाई

930Ω±20 %

समाई

6900pF±20 ％ @1KHz

संवेदनशीलता

ड्राइविंग वोल्टेज : 650Vpp ，दूरी : 0.6 मी，

इको आयाम : 350mV

ऑपरेटिंग

वोल्टेज

पीक  वोल्टेज e＜1500VPP

ऑपरेटिंग

तापमान

-40～ स℃

दबाव

≤3 किलो या  0.3 एमपीए

कोण

( बीमविड्थ ) आधी शक्ति वाली बीम चौड़ाई

@-3dB:8°±2，

तीव्र कोण:18°±4

आवास  सामग्री

पीटीएफई

प्रयोग

अल्ट्रासोनिक  लेवल  गेज ,मॉनिटरिंग ,क्रैशप्रूफ,

सुरक्षा

इंस्टालेशन

आयाम

उठाने वाला धागा : M38×1.5 ，नीचे धागे के साथ

: M78×2

सुरक्षा स्तर

आईपी68

वज़न

1370 ग्राम±5 ％（10एम )

वायरिंग निर्देश

अलग प्रकार ( चार-तार ): लाल: ट्रांसड्यूसर + 、सफेद： ट्रांसड्यूसर-、नीला，काला: तापमान सेंसर（MF58）；

पृथक प्रकार（तीन-तार）：लाल: ट्रांसड्यूसर+、नीला:तापमान सेंसर+、काला： सामान्य रेखा－；

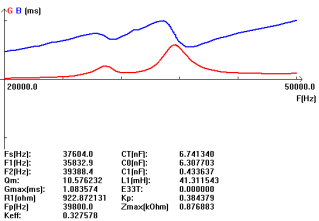

प्रवेश वक्र

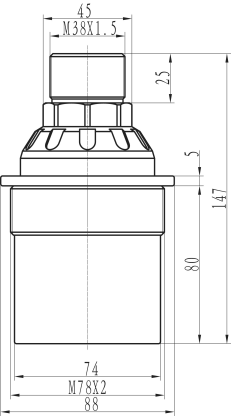

उत्पाद संरचना आरेख
