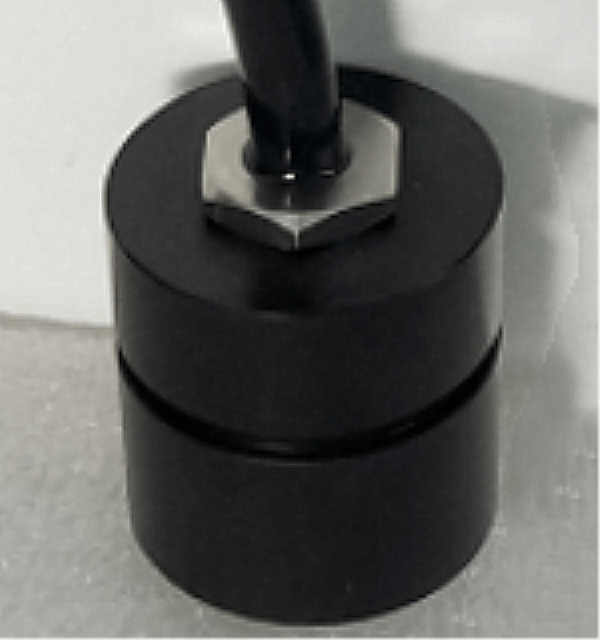

Trasduchtóir Sreabhmhéadair Ultrasonach Cineál Ionsáite 110MHz le haghaidh Sreabhmhéadar Ultrasonach

Trasduchtóir Sreabhmhéadair Ultrasonach Cineál Ionsáite 110MHz le haghaidh Sreabhmhéadar Ultrasonach

Paraiméadair theicniúla:

Míreanna	Paraiméadair Theicniúla		Íomhá
Ainm	110MHz  Ionsáigh trasduchtóir  ultrasonaic faoi uisce
Múnla	PH W- 110-01E C
Minicíocht	110K Hz ± 5%
Fad Braite	0.6 ～10m
Íosmhéid lmpedance Comhuaineach	350Ω±20 ％
Cumas	2500pF±20 ％ @1KHz
Íogaireacht	d riving v oltage : 24V 、Fad : 0.3m 、Echo Aimplitiúid : : 1.0 V
Oibriúcháin Voltas	Buaic Voltas ＜ 300Vpp
Oibriúcháin Teocht	-40～ +80 ℃
Brú	≤10 Kilos nó  1MPa
Ábhar Tithíochta	POM
úsáid	flowmeter ultrasonaic， Aimsitheoir raon fomhuirí
Suiteáil Toise	Féach ar an líníocht struchtúr táirge le haghaidh sonraí
Leibhéal Cosanta	IP68
Meáchan	55g±5 ％ ( fad sreang : 2m )
Treoracha Sreangaithe	Dearg (nó gorm): trasducer +, dubh: trasducer -, buí: sreang sciath; (tá braiteoir teochta roghnach )
Cuar Iontrála		Léaráid Struchtúr Táirge

Léaráid bhloc den trasduchtóir ultrasonaic :

Léaráid Scéimreach Braiteoir Teochta  (múnla: MF58_502F3470) :


Cineál comhtháite teagasc cábla:

Treoir 1.Wiring an trasducer: comhéadan (3pin, críochfort 2.54mm)
Dearg: trasducer +
Bán: trasducer -
Dubh: sciath


2.Cable Teagasc Braiteoir Teochta: comhéadan (3pin, críochfort 2.0mm)

Tá dearg agus dubh sreangú braiteoir teochta

Cineál scoilte: cábla caighdeánach 10m, le gach 50m breise de chábla, is é an maolú comhartha ná 6dB

Treoracha sreangú trí chroí:

    Dearg: Trasduchtóir +
     Gorm: braiteoir teochta +
     Dubh: Poiblí-

 Treoracha sreangú ceithre chroí:

Dearg: Trasduchtóir +
Buí: Trasduchtóir -
Gorm, dubh: braiteoir teochta
