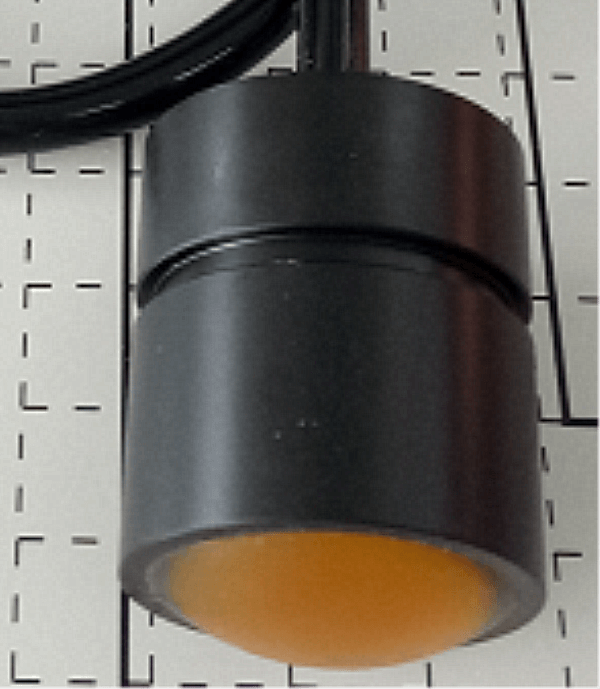

محول مقياس الجريان بالموجات فوق الصوتية من النوع المدرج 110 ميجاهرتز لمقياس الجريان بالموجات فوق الصوتية

محول مقياس الجريان بالموجات فوق الصوتية من النوع المدرج 110 ميجاهرتز لمقياس الجريان بالموجات فوق الصوتية

المعلمات التقنية:

أغراض	المعلمات التقنية		صورة
اسم	110ميغاهيرتز  أدخل محول  الطاقة بالموجات فوق الصوتية تحت الماء
نموذج	الرقم الهيدروجيني ث 110-01E ج
تكرار	110 كيلو هرتز ± 5%
مسافة الكشف	0.6 ～10م
الحد الأدنى من المعاوقة الموازية	350Ω±20 ％
السعة	2500pF ± 20 ％ @ 1 كيلو هرتز
حساسية	د الكهربائي الجهد المسافة : 24 فولت 、: م 0.3سعة 、الصدى :: 1.0 فولت
التشغيل الجهد االكهربى	قمة الجهد ＜ 300Vpp
التشغيل درجة حرارة	-40～ +80 درجة مئوية
ضغط	≥10 كيلو أو  1 ميجاباسكال
مواد الإسكان	بوم
الاستخدام	بالموجات فوق الصوتية， جهاز قياس مدى الغواصة
تثبيت البعد	راجع رسم هيكل المنتج للحصول على التفاصيل
مستوى الحماية	IP68
وزن	55جرام ± 5 ％ ( طول السلك : 2 م )
تعليمات الأسلاك	الأحمر (أو الأزرق): محول الطاقة +، الأسود: محول الطاقة -، الأصفر: سلك التدريع؛ (مستشعر درجة الحرارة اختياري )
منحنى القبول		مخطط هيكل المنتج

رسم تخطيطي لمحول الطاقة بالموجات فوق الصوتية:

رسم تخطيطي لمستشعر درجة الحرارة  (الطراز: MF58_502F3470) :


تعليمات الكابل من النوع المتكامل:

1. تعليمات الأسلاك لمحول الطاقة: واجهة (3pin، طرف 2.54 مم)
أحمر: محول +
أبيض: محول -
أسود: حماية


2. تعليمات كابل مستشعر درجة الحرارة: واجهة (3pin، طرف 2.0 مم)

الأحمر والأسود هما أسلاك مستشعر درجة الحرارة

نوع الانقسام: كابل قياسي 10 متر، مع كل 50 متر إضافي من الكابل، توهين الإشارة هو 6 ديسيبل

تعليمات الأسلاك ثلاثية النواة:

    أحمر: محول الطاقة +
     أزرق: مستشعر درجة الحرارة +
     أسود: تعليمات عامة

 - تعليمات الأسلاك رباعية النواة:

أحمر: محول طاقة +
أصفر: محول طاقة -
أزرق، أسود: مستشعر درجة الحرارة
