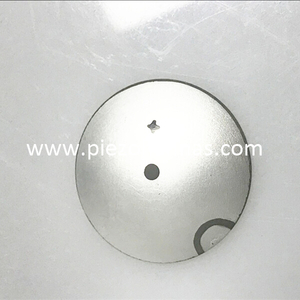

Tässä osiossa suunnittelimme a HIFU pietsokeraaminen hoitoryhmä, jossa oli 125 kanavaa ja matriisin pylväsrakennetta simuloitiin äänikentällä ja ryhmän teoreettinen analyysi jatkui virityssignaalilla taajuudella 2MHz. merkkijonosignaalin alla tehdyn yhden pisteen tarkennuksen tulos osoittaa, että ryhmällä voidaan saavuttaa yhden pisteen taipumatarkennus, maksimipoikkeutusalue on 12 mm3, yksittäisen fyysisen tarkennuksen polttopiste on 1,5 ja 7,5 mm3. Lisäksi olemme suunnitelleet valmistusratkaisun anturipakettirakenteeseen ja rakentaneet vastaavan pakkausrakenteen ja valmistustason aseman. Ohjelman sisältönä on taulukon elementtien kiinnittäminen mekaanisella kiinnityksellä ja 3D-pikaprototyyppitekniikan hyödyntäminen. CNC-tekniikalla galvanointi- ja puoliautomaattiset sorvityöstömenetelmät monimutkaisille rakenteille ja korkealle mittatarkkuudelle. HIFU pietsomuunnin on openscadin ja MATLAB-ohjelmoinnin yhdistelmän käyttö paketin rakenteen suunnittelualustan rakentamiseen. Alustan arvo on HIFU-anturin myöhemmässä käsittelyssä. Kehitys tarjoaa nopean, edullisen ja toimivan valmistusmenetelmän.

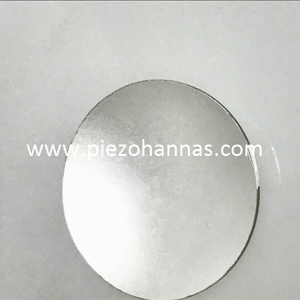

125-elementin terapeuttisen anturin suorituskykytestin jälkeen pietsosähköinen materiaali HIFU pietsosähköinen käsittelyanturi on valmistettu, sen suorituskyky on testattava sen suorituskyvyn arvioimiseksi. Mittausmenetelminä käytämme sähkötehotestiä ja akustisen suorituskyvyn testausta. Sähköisessä suoritustestissä anturin resonanssitaajuudella on impedanssiarvo, antiresonanssitaajuudella ja muita parametreja voidaan tarkkailla ryhmän elementtien välisen sähköisen johdonmukaisuuden havaitsemiseksi ja vahvan todisteen saamiseksi myöhemmästä sähköimpedanssista. Akustisen suorituskyvyn testissä voidaan määrittää äänikentän ominaisuudet, kuten anturin optimaalinen toimintataajuus, polttoväli ja poikkeutusvaikutus. Pietsosähköinen vibraattori kytketään piiriin ja herätelähdesignaalin taajuutta muutetaan. Pietsosähköisen vibraattorin impedanssimoduulin käyrä taajuuden funktiona on oikeanpuoleisen kuvan mukainen. Resonanssiteorian mukaan pietsosähköisellä värähtelijällä on taajuus, jossa signaalijännite ja virta ovat vaiheessa, joka on lähellä minimiimpedanssitaajuutta. Tämä taajuus on pietsosähköisen vibraattorin resonanssitaajuus. Vastaavasti maksimiimpedanssitaajuuden läheisyydessä on taajuus, jolla signaalin jännite on vastakkainen virran vaiheeseen nähden, joka on resonanssitaajuus. HIFU pietsovärähtelyanturi.
Pietsosähköisen värähtelijän sähköiset ominaisuudet resonanssilla voivat olla vastaavat kuvassa esitettyä LC-sarjan rinnakkaissilmukkaa, ja pietsosähköisen vibraattorin vastaava impedanssilauseke on anturin impedanssimittaus, impedanssianalysaattori on tehokas laite elektronisten komponenttien suunnitteluun ja piirien vastaavan impedanssin mittaukseen. Ultraäänianturin sähköisen suorituskyvyn testissä sähköisen suorituskyvyn testaamiseen käytettiin Agilent 4294A -tarkkuusimpedanssianalysaattoria (testialue: 40 Hz - 110 MHz; perusimpedanssin tarkkuus 0,08 %). Eri sovellusolosuhteiden mukaan valitaan vastaavat testiparametrit. Esimerkkinä käytetään ultraääniantureissa yleisesti käytettyä impedanssivaihetestiä. Erityiset testitoimenpiteet ovat seuraavat:
(1) Impedanssianalysaattori esilämmitetään ja alustaa mittausparametrit;
(2) Sen määrittäminen, että testianturi on kytketty oikein testiporttiin;
(3) Testimoduulissa testiparametrien, kuten Ze;
(4) Määritä pyyhkäisytaajuusalue anturin taajuuden mukaan ja tarkkaile impedanssin vaiheen muutosta pyyhkäisytaajuusalueella reaaliajassa;
(5) Tallenna tiedot myöhempää käsittelyä varten.
