1MHz ruostumattomasta teräksestä pistokeliitin vedenalainen ultraäänianturi 3M syvyyden mittaamiseen

1MHz Plug-in vedenalainen ultraäänianturi 3M syvyysmittaukseen



 1. Johdanto



Vedenalainen luotainanturi . lähettää ultraääniaaltoja veden alla, ja se heijastuu takaisin, kun ne kohtaavat mitatun kohteen. Se voi havaita anturin ja mitatun kohteen välisen etäisyyden ja lähettää sen sitten laivoille, poijuille, vedenalaisille miehittämättömille ilma-aluksille jne. Syvyysluotaimena sitä voidaan käyttää myös vedenalaiseen etäisyyden mittaukseen



Tuotteen suojaustaso saavuttaa IP68-tason, ja se voidaan liottaa pitkään veden alla 100 metrin syvyydessä vahingoittumatta. (Huomaa, että instrumentin kaapelin ulostuloosa on tiivistettävä luotettavasti johdotuksen jälkeen veden välttämiseksi.)



2. Tekniset parametrit:





Tuotteet	Tekniset parametrit		Kuva

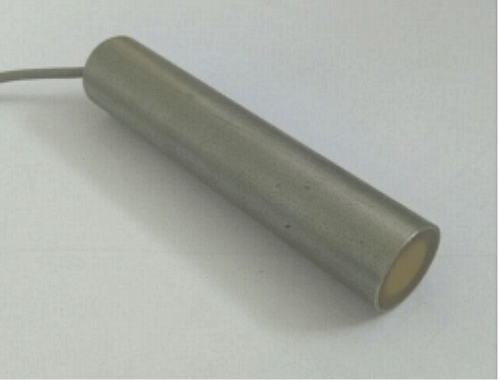

Nimi	1MHz -in  vedenalainen ultraäänianturi plug
Malli	PH W-1M-01D
Taajuus	1 MHz ± 5 %
Havaintoetäisyys	0.05 ～ 3m
Minimi Rinnakkais lmpedanssi	40Ω±20 ％
Kapasitanssi	1500pF±20 ％ @1KHz
Herkkyys	Ajojännite : 24Vpp 、Etäisyys : 0,3m 、 Kaiun amplitudi : 750 mV
Toiminnassa Jännite	Huippu Jännite ＜300VPP
Toiminnassa Lämpötila	-40～ +80 ℃
Paine	≤ 3 kiloa tai  0,3 MPa
Kulma	(Säteen leveys ) Puolitehoinen säteen leveys@-3dB: 4,5°±1， Terävä kulma: 10°±4
Asunnon  materiaali	304 ruostumaton teräs
Käyttö	Ultraäänivirtausmittari ，sukellusveneen etäisyysmittari
Asennus Ulottuvuus	Katso tuotteen rakennepiirros
Suojaustaso	IP68
Paino	150g±5 ％（ Pituus ​: 1,5m​
Johdotusohjeet	integroitu tyyppi : punainen+ ，valkoinen- ，musta: suojattu johto；
Pääsykäyrä		Tuotteen rakennekaavio

3. Anturin lämpötila-anturin kaavio, testipiirin kaavio
