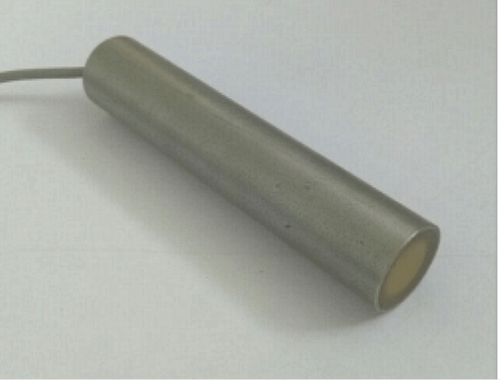

Падводны ультрагукавы датчык з нержавеючай сталі 1 МГц для вымярэння глыбіні 3M

Устаўны падводны ультрагукавы датчык 1 МГц для вымярэння глыбіні 3M



 1. Уводзіны



падводнага эхалота Датчык  выкарыстоўвае ультрагукавыя хвалі для перадачы пад вадой і адлюстроўваецца назад, калі яны сустракаюцца з вымяраным аб'ектам. Ён можа вызначаць адлегласць паміж датчыкам і вымяраным аб'ектам, а затым перадае іх на караблі, буі, падводныя беспілотныя лятальныя апараты і г. д. У якасці эхалота ён таксама можа выкарыстоўвацца для падводнага вымярэння адлегласці.



Узровень абароны прадукту дасягае ўзроўню IP68, і яго можна доўга замочваць пад вадой на глыбіні 100 метраў без пашкоджанняў. (Звярніце ўвагу, што частка кабельнага выхаду прыбора павінна быць надзейна загерметызавана пасля праводкі, каб пазбегнуць вады)



2. Тэхнічныя параметры:





Прадметы	Тэхнічныя параметры		Малюнак
Імя	1 МГц Устаўны  падводны ультрагукавой  датчык
мадэль	PH W-1M-01D
Частата	1 МГц ± 5%
Дыстанцыя выяўлення	0.05 ～ 3м
Мінімум Паралельны імпеданс	40Ω±20 %
Ёмістасць	1500 пФ±20 ％ пры 1 кГц
Адчувальнасць	Кіруючае напружанне : 24Vpp. 、Адлегласць : 0.3m 、 Амплітуда рэха : 750 мВ
Аперацыйная Напруга	Пікавая Напружанне <300VPP
Аперацыйная тэмпература	-40~ +80 ℃
Ціск	≤3 кіло або  0,3 МПа
Вугал	(Шырыня прамяня ) Шырыня прамяня на палову магутнасці @ -3 дБ: 4,5°±1， Востры кут:10°±4
корпуса Матэрыял	304 нержавеючая сталь
Выкарыстанне	ультрагукавой ，расходомер падводны далямер
Ўстаноўка Вымярэнне	Глядзіце малюнак структуры вырабы
Узровень абароны	IP68
Вага	150 г±5 % ( L даўжыня : 1,5 м )
Інструкцыі па праводцы	Інтэграваны тып : Чырвоны + ，Белы- ，Чорны: экранаваны провад；

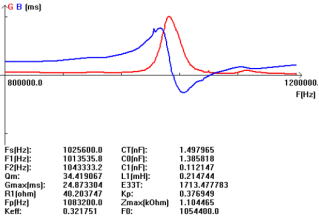

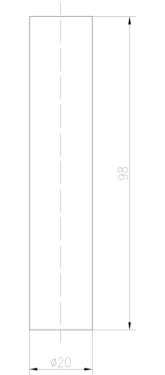

Крывая адмітансу		Структурная схема прадукту

3. Прынцыповая схема датчыка тэмпературы пераўтваральніка, прынцыповая схема выпрабавальнай схемы
