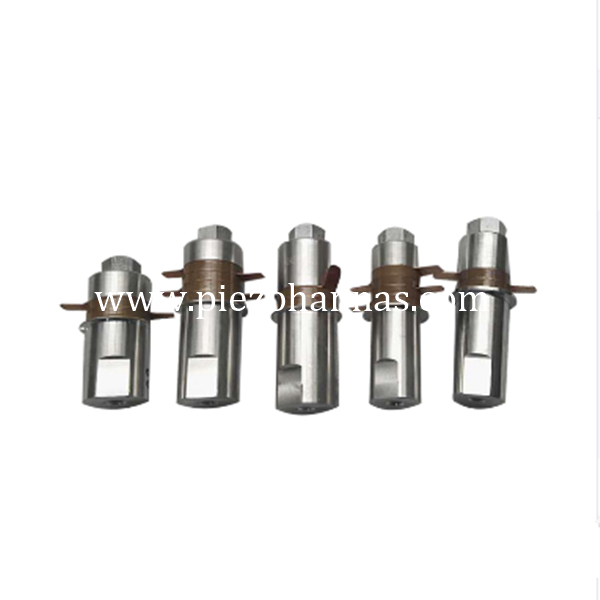

15KHz ultraäänihitsausanturi tekstiilien ultraäänihitsaukseen

WuHan Piezohannas Tech.Co., Ltd on pietsosähköisten keramiikan, ultraäänimuuntimien ja joidenkin muiden ultraäänilaitteiden valmistaja, jolla on vahva teknologiavoima. Laadunhallintajärjestelmällä sekä tutkimus- ja kehityssektorilla tuotteitamme käytetään laajasti useimmissa sovelluksissa.

Tekniset tiedot:

Ominaisuudet:

Yrityksemme valmistamalla hitsaukseen tarkoitetulla ultraäänianturilla on seuraavat ominaisuudet:

A. Matala resonanssiimpedanssi
B. Korkea Q mekaaninen arvo
C. Mekaanisen ja sähköisen muuntamisen korkea hyötysuhde
D. Alhainen lämpökapasiteetti
E. Suuri amplitudi ja suuri tärinänopeus.

Tässä on joitain tavallisia kokoja pietsosähköisille keraamisille muuttimille hitsaukseen.

Tyyppi	Mitta (mm) halkaisija*pituus	Taajuus (KHz)	Kapasitanssi (pF)	Impedanssi (Ω)	Eristysvastus (MΩ)	Teho (W)
PH13111	13 *111	62	3600	≤20	2000	25
PH13111-1	13 *111	62	3000	≤20	2000	25
PH1560	15 * 60	40	2600	≤20	2000	30
PH1562	15 * 62	40	2600	≤20	2000	30
PH1547	15 * 47	60	2600	≤20	2000	50
PH2056	20 * 56	50	2500	≤20	2000	30
PH2589	25 * 89	28	2000	≤20	2000	100
PH3090	30 * 90	28	5700	≤20	2000	200
PH3091	30 * 91	30	3500	≤20	2000	200
PH40125	40 * 125	20	8000	≤20	2000	500
PH4090	40 * 90	28	10000	≤20	2000	500
PH50180	50 * 180	15	15000	≤20	2000	700
PH50107	50 * 107	20	15000	≤20	2000	1000
PH50107-1	50 * 107	20	9000	≤20	2000	1000
PH50120	50*120	20±2	13000±10 %	≤20	≥ 2000	2000
PH60160	60*160	15	11000	≤20	2000	1500
PH50116	50,2 * 116,9	20±1	15000±10 %	≤20	≥ 2000	1000
PH61161	61*161,8	15±0,5	14000±15 %	≤20	≥ 2000	2000
PH51165	51*165,4	15±0,5	10,2nF±10 %	≤20	≥ 2000	2000
PH64232	64*232	20.15	9670	≤10	≥100	1250
PH64116	64*116	20	14680	≤25	≥100	1050
PH80233	80*233	14.90	8000	≤10	≥100	2100

Jos nämä anturit eivät voi täyttää vaatimuksiasi, kerro meille kokosi, tehdas voi hyväksyä mukautuksen.

Ultraäänihitsausanturi

Ultraäänihitsausanturit synnyttävät korkeataajuisia värähtelyjä, jotka ovat kymmeniä tuhansia kertoja sekunnissa anturin läpi tärinäpäässä, synnyttäen paikallisia korkeita lämpötiloja ja sulattavat muovit hitsausalueella hitsaustarkoituksiin. Ultraäänihitsausanturi käyttää yleensä pulttikiinnitteistä pitkittäistä ryhmärakennetta, joka on yhdistetty kiinnitystelineeseen ja kokoamispäähän muovisen hitsausvärähtelyjärjestelmän muodostamiseksi.

Ultraäänihitsausanturin käynnistysperiaate on sama kuin puhdistusanturin, mutta sen virrankulutus on suurempi. Se toimii yleensä yhteistyössä muovin hitsausvärähtelyjärjestelmän kanssa, joka koostuu keskittävästä torvista ja työpäästä muovien, metallien ja vastaavien ultraäänihitsauksen suorittamiseksi.
Ultraäänihitsausanturin ominaisuudet:
1. Resonanssiimpedanssi on pieni.
2. Mekaaninen Q-arvo on korkea.
3. Sähköakustinen muunnostehokkuus on korkea.
4. Alhainen lämpöarvo.
5. Suuri amplitudi ja suuri tärinänopeus.

Sovelluskuva:
