PH152000
Piezohannas
PH152000

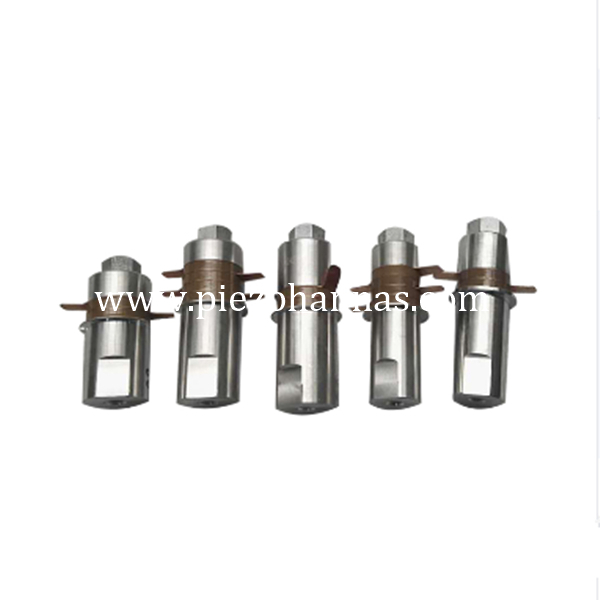

15KHz ultrazvukový svařovací převodník pro ultrazvukové svařování textilu
WuHan Piezohannas Tech.Co., Ltd je výrobcem piezoelektrické keramiky, ultrazvukových měničů a některých dalších ultrazvukových zařízení se silnou technologickou silou. Díky systému řízení kvality a sektoru výzkumu a vývoje jsou naše produkty široce používány ve většině aplikací.
 ultrazvukový svařovací převodník |
 piezoelektrický svařovací měnič |
 ultrazvukový svářecí převodník |
Specifikace:
Vlastnosti:
Ultrazvukový měnič pro svařování vyrobený naší společností má následující vlastnosti:
A. Nízká rezonanční impedance
B. Vysoká mechanická hodnota Q
C. Vysoká účinnost mechanické a elektrické transformace
D. Nízká výhřevnost
E. Velká amplituda a vysoká rychlost vibrací.
Zde jsou některé běžné velikosti pro piezoelektrické keramické měniče pro svařování.
Typ |
Rozměr (mm) |
Frekvence |
Kapacita |
Impedance (Ω) |
Izolační odpor (MΩ) |
Výkon |
PH13111 |
13 * 111 |
62 |
3600 |
≤20 |
2000 |
25 |
PH13111-1 |
13 * 111 |
62 |
3000 |
≤20 |
2000 |
25 |
PH1560 |
15 * 60 |
40 |
2600 |
≤20 |
2000 |
30 |
PH1562 |
15 * 62 |
40 |
2600 |
≤20 |
2000 |
30 |
PH1547 |
15 * 47 |
60 |
2600 |
≤20 |
2000 |
50 |
PH2056 |
20 * 56 |
50 |
2500 |
≤20 |
2000 |
30 |
PH2589 |
25 * 89 |
28 |
2000 |
≤20 |
2000 |
100 |
PH3090 |
30 * 90 |
28 |
5700 |
≤20 |
2000 |
200 |
PH3091 |
30 * 91 |
30 |
3500 |
≤20 |
2000 |
200 |
PH40125 |
40 * 125 |
20 |
8000 |
≤20 |
2000 |
500 |
PH4090 |
40 * 90 |
28 |
10000 |
≤20 |
2000 |
500 |
PH50180 |
50 * 180 |
15 |
15000 |
≤20 |
2000 |
700 |
PH50107 |
50 * 107 |
20 |
15000 |
≤20 |
2000 |
1000 |
PH50107-1 |
50 * 107 |
20 |
9000 |
≤20 |
2000 |
1000 |
PH50120 |
50*120 |
20±2 |
13 000 ± 10 % |
≤20 |
≥2000 |
2000 |
PH60160 |
60*160 |
15 |
11000 |
≤20 |
2000 |
1500 |
PH50116 |
50,2 * 116,9 |
20±1 |
15 000 ± 10 % |
≤20 |
≥2000 |
1000 |
PH61161 |
61*161,8 |
15±0,5 |
14 000 ± 15 % |
≤20 |
≥2000 |
2000 |
PH51165 |
51*165,4 |
15±0,5 |
10,2nF±10% |
≤20 |
≥2000 |
2000 |
PH64232 |
64*232 |
20.15 |
9670 |
≤10 |
≥100 |
1250 |
PH64116 |
64*116 |
20 |
14680 |
≤25 |
≥100 |
1050 |
PH80233 |
80*233 |
14.90 |
8000 |
≤10 |
≥100 |
2100 |
Pokud tyto převodníky nemohou splnit vaše požadavky, řekněte nám svou velikost, naše továrna může přijmout přizpůsobení.
Ultrazvukové svařovací převodníky generují vysokofrekvenční vibrace desetitisíckrát za sekundu přes převodník na vibrační hlavě, generují místní vysoké teploty a taví plasty ve svarové zóně pro účely svařování. Ultrazvukový svařovací převodník obecně používá šroubem upnutou strukturu podélného pole, která je spojena s upevňovacím přípravkem a shromažďovací hlavou, aby vytvořila vibrační systém pro svařování plastu.
Ultrazvukový svařovací převodník má stejný startovací princip jako čistící převodník, ale má vyšší spotřebu energie. Obvykle spolupracuje s vibračním systémem pro svařování plastů složeným z koncentračního trychtýře a pracovní hlavy pro kompletní ultrazvukové svařování plastů, kovů a podobně.
Vlastnosti ultrazvukového svařovacího měniče:
1. Rezonanční impedance je nízká.
2. Mechanická hodnota Q je vysoká.
3. Účinnost elektroakustické konverze je vysoká.
4. Nízká výhřevnost.
5. Velká amplituda a vysoká rychlost vibrací.

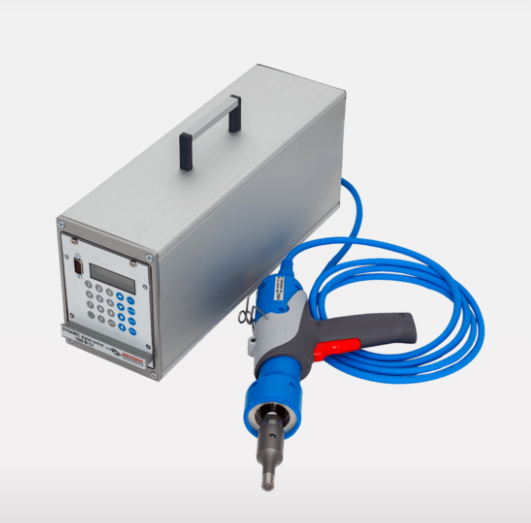

Obrázek aplikace:
