Piezomateriale Piezoelektriske skivekomponenter til aktuatorteknik

Piezomateriale Piezoelektriske skivekomponenter til aktuatorteknik

WuHan Piezohannas Tech.Co., Ltd er en producent af piezoelektrisk keramik, ultralydstransducere med stærk teknologikraft. Med et kvalitetsstyringssystem og en forsknings- og udviklingssektor bruges vores produkter i vid udstrækning i de fleste applikationer.

l. Piezo keramik  Beskrivelse:



Geometri	Størrelse (mm)	Tolerance

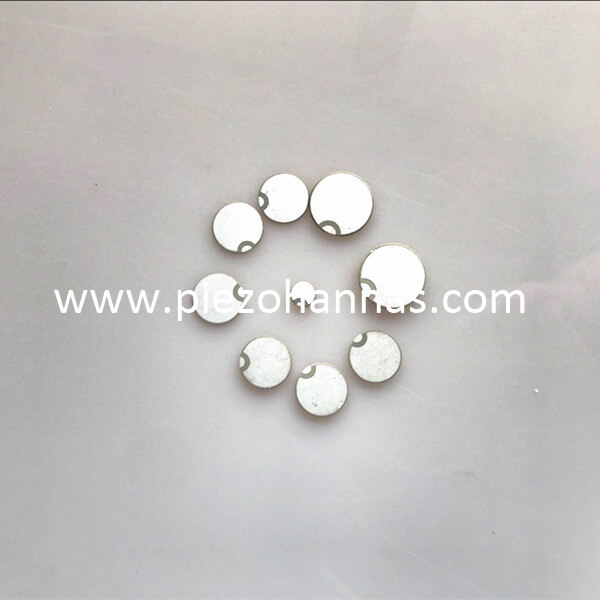

Piezo-skiver	Diameter: 3 til 200	Tolerance i henhold til de piezoelektriske elementer Industriel standard.
	Tykkelse: 0,2-25
Piezo rør	Længde: 1-100
	OD: 6-180
	ID: 5-150
	Væg: 0,5-15
Piezo plader	Længde: 1-200
	Bredde: 1-200
	Tykkelse: 0,2-25
Piezo sfære	OD: 6-160
	ID: 4-150
	Væg: 1-10
Piezo ringe	OD: 3-180
	ID: 1-150
	Tykkelse: 0,2-25
Til alle størrelser	Fladhed	± 0,03
	Koncentricitet	± 0,10
	Vinkelrette	± 0,10
	Parallelisme	± 0,05

PZT blødt materiale:



'Bløde' PZT materialer	Typen af ​​blødt materiale
Egenskaber			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Dielektrisk konstant	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Koblingsfaktor	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Piezoelektrisk koefficient	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Frekvenskoefficienter	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Elastisk overensstemmelseskoefficient	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Maskinisk kvalitetsfaktor	Qm		85	80	80	75	75	70	65
Dielektrisk tabsfaktor	Tg δ	%	2	2	2	2	2	2	2
Tæthed	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Curie temperatur	Tc	°C	350	345	270	270	270	230	165
Youngs modul	YE11	<109N/m2	60	56	60	59	57.5	56	53
Giftforhold			0.36	0.36	0.36	0.36	0.36	0.36	0.39

PZT hårdt materiale:

Hårde' PZT materialer			PZT-41	PZT-42	PZT-43/4D	PZT-82	PBaS-4
Dielektrisk konstant	ɛ T r3		1050	1250	1420	1100	1900
Koblingsfaktor	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piezoelektrisk koefficient	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekvenskoefficienter	N s		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Elastisk overensstemmelseskoefficient	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Maskinisk kvalitetsfaktor	Qm		1000	800	600	1200	2200
Dielektrisk tabsfaktor	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Tæthed	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curie temperatur	Tc	°C	320	320	320	310	310
Youngs modul	Y E11	<10 9N/m3	85	79	76	86	76
Giftforhold			0.3	0.3	0.3	0.3	0.33

Pakkedetaljer:

Ofte stillede spørgsmål:

1.About piezoelektrisk keramik, hvorfor det har polaritet?

Piezoelektrisk keramik har polaritetsårsagen, fordi når den piezoelektriske keramik er under stress, har de to overflader ladningsakkumuleringen, og derved genererer en vis spænding. Da molekylerne er polære, er de opdelt i positive og negative elektroder. I makroskopiske termer er det akkumulering af elektriske ladninger, og så har den piezoelektriske keramik positive og negative elektroder.

2. Om den piezoelektriske keramiske applikation, kan du forklare dem?

ultralydskirurgiske instrumenter,Litotriptere,Plaquefjernelse,Kirurgiske knive,Ultralydsforstøvere til inhalatorer,Ultralyddiagnostik og terapi,Ultralydkirurgi,Medicinsk diagnostik og overvågning,strukturel sundhedsovervågning (SHM),ultralydsscannere til medicinsk billeddannelse,NDT/Non-Destruktive flowmålere,Utrasonisk flowmåler  blanding, diagnostisk medicinsk ultralyd, medicinsk æstetisk, HIFU Liposonix Fat Loss Machine, ultralydskirurgi, skønhedstransducer, accelerometre, ultralydsniveausensorer, ultralydsforstøvere, ultralyds mikrobindingsapparater, ultralydssvejsning, ultralydsrenser, piezo-transducer-gas-vibration, forstøver-type transducer tændere, præcis bevægelseskontrol, tryksensorer, gastændere af slagtype, præcis bevægelseskontrol, mikrofoner, musikalske pick-ups, højspændingstryksensorer, tænder højeffektaktuatorer, vibrationsmotorer, materialespændingssensor, DOD inkjet-printhoved, 3D-printer, piezo-elektricitetshøstning, piezo-elektricitetssensor, ekspansions- og piezomedicinsk sensor, ekspansion sensor, sonokemi, kryogeniske SEM'er, ultralydsskalere, føtale dopplere, doppler ultralydsudstyr, hjertereflektoskopreflektor, skridttæller, dialysemaskiner, infusionspumper, kirurgiske skære- og boreinstrumenter, tandskalere, ultralydsbehandlinger

3.Om piezoelektrisk keramisk transducer, hvad er effekten af ​​at bruge piezoelektrisk keramik? ?

Om piezoelektriske keramiske transducere, som udnytter de to hovedeffekter af piezoelektrisk keramik, bruger transducerne især den omvendte piezoelektriske effekt, når de udsender, og de udnytter positiv piezoelektrisk effekt, når de modtager. Lad til gengæld denne form for transducer fungere og bruge normalt.
