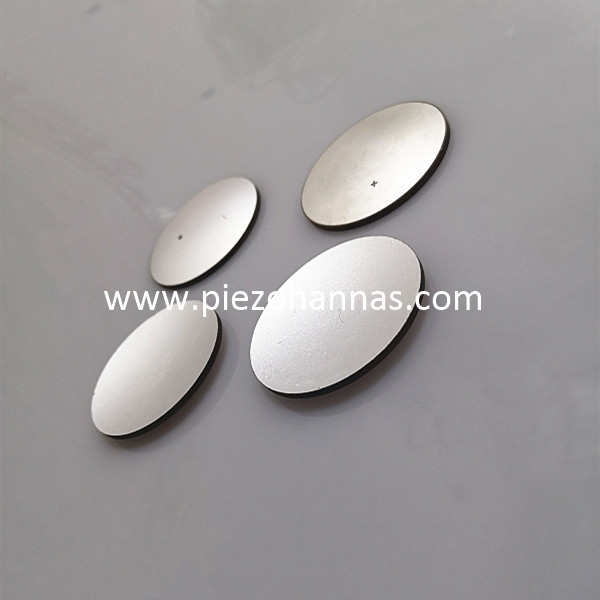

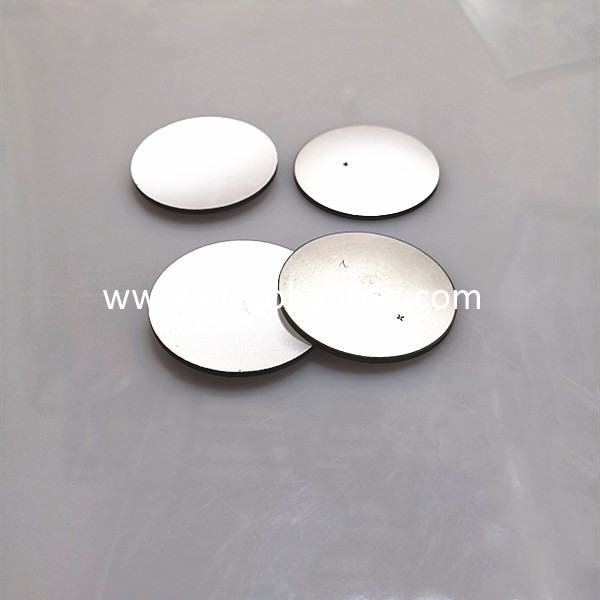

1Mh HIFU Piezo Keramik Transducer til medicinsk laser

          1Mh HIFU Piezo Keramik Transducer til medicinsk laser

WuHan Piezohannas Tech.Co., Ltd er en producent af piezoelektrisk keramik, ultralydstransducere og nogle andre ultralydsenheder med stærk teknologikraft. Med et kvalitetsstyringssystem og en forsknings- og udviklingssektor bruges vores produkter i vid udstrækning i de fleste applikationer.

Piezo Keramik Beskrivelse:

OD:Φ50mm
R100mm
Materiale:PZT-82
Frekvens:1Mhz

Ydelsesparameter:

Fs(Hz):45688

Fp(Hz):52600

Kp: 0,559

ft(MHZ):0,97

C(pf): 9460

Anvendelse  af HIFU  Piezo Keramik:

Ultralyd fokus keramik (HIFU) er meget udbredt i skønhed, vægttab medicinsk industri og liposonix, ultra Shape.På vegne af produktet er i år fremkomsten af ​​den ultralyds kniv, Liposonix slankemiddel I nstrument, Ultra Shape slankeinstrument.

Standardstørrelse på  HIFU  Piezo Keramik :

Arbejdsfrekvens: 1 ~ 10 MHz (valgbar)

Blændestørrelse: Diameter 20 ~ 70 mm (kan vælges)

Brændvidde: 10 ~ 100 mm (valgbar)

Stærk elektrode: forsølvning, nikkel, titaniumlegeringer
Lang levetid: højeffektimpulser >15000

Typisk værdi af 'Hårde' PZT-materialers ydeevne:



Hårde' PZT materialer			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Dielektrisk konstant	ɛ T r3		1050	1250	1420	1100	1900
Koblingsfaktor	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piezoelektrisk koefficient	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekvenskoefficienter	N s		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Elastisk overensstemmelseskoefficient	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Maskinisk kvalitetsfaktor	Qm		1000	800	600	1200	2200
Dielektrisk tabsfaktor	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Tæthed	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curie temperatur	Tc	°C	320	320	320	310	310
Youngs modul	Y E11	<10 9N/m3	85	79	76	86	76
Giftforhold			0.3	0.3	0.3	0.3	0.33
