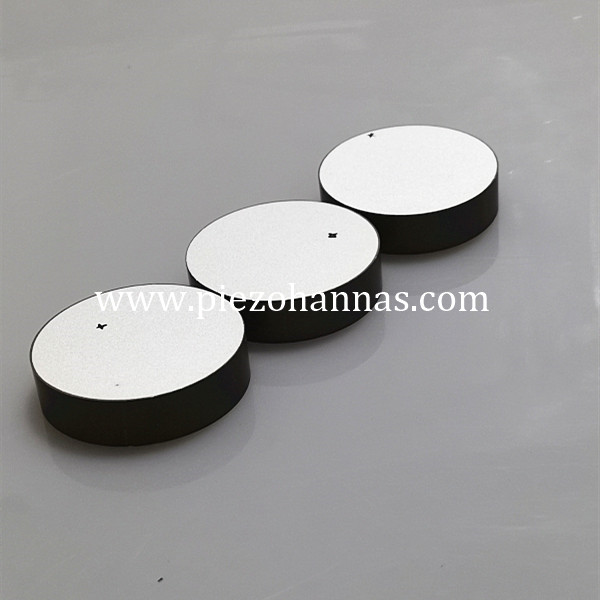

Высакаякасны п'езадыск для ультрагукавога кантролю

                    Высакаякасны п'езадыск для ультрагукавога кантролю

Кампанія WuHan Piezohannas Tech.Co., Ltd з'яўляецца вытворцам п'езаэлектрычнай керамікі, ультрагукавых пераўтваральнікаў з моцнай тэхналагічнай сілай. З сістэмай менеджменту якасці і сектарам даследрацовак наша прадукцыя шырока выкарыстоўваецца ў большасці прыкладанняў.

П'езадыскі з матэрыялу PZT4

п'езаэлектрычны дыскавы пераўтваральнік

п'езадыск для неразбуральнага кантролю

Памер:

Стандартны памер п'езадыскаў:

асартымент п'езадыска для вытворчасці:

Дыяметр: 2 мм-120 мм
Таўшчыня: 0,1 мм-30 мм

Прымяненне ультрагукавога кантролю (UT):

Ультрагукавы кантроль - гэта аб'ёмны метад неразбуральнага кантролю (NDT). У адрозненне ад метадаў павярхоўнага кантролю, УЗ дазваляе знайсці недахопы ўнутры матэрыялу. Высокачашчынныя гукавыя хвалі накіроўваюцца ў матэрыял з дапамогай ультрагукавога пераўтваральніка. Ультрагук, які адлюстроўвае дэфекты ў матэрыяле, бачны на графіцы. Ультрагукавое даследаванне дае ўяўленне пра глыбіню, памер, прыроду і арыентацыю выяўленых прыкмет. Таксама можна вымераць таўшчыню матэрыялу, напрыклад таўшчыню сценкі труб. MME Group мае дзесяцігоддзі вопыту прымянення інспекцый UT ва ўсіх прамысловых сектарах.

Тыповае значэнне прадукцыйнасці 'цвёрдых' матэрыялаў PZT:



Цвёрдыя матэрыялы PZT			ПЗТ-41	ПЗТ-42	ПЗТ-43 /4Д	ПЗТ-82	PBaS-4
Дыэлектрычная пранікальнасць	ɛ T r3		1050	1250	1420	1100	1900
Каэфіцыент сувязі	К П		0.58	0.58	0.58	0.52	0.59
	К31		0.32	0.33	0.34	0.3	0.34
	К33		0.66	0.67	0.68	0.57	0.68
	К т		0.48	0.48	0.48	0.4	0.49
П'езаэлектрычны каэфіцыент	d31	10-12м/в	-106	-124	-138	-100	-160
	d33	10-12м/в	260	280	300	240	380
	g31	10-3вм/н	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3вм/н	28	25.3	24	25	22.6
Каэфіцыенты частаты	N р		2280	2200	2160	2280	2200
	Н1		1671	1613	1583	1671	1613
	Н3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Каэфіцыент пругкай згодлівасці	S e11	10-12м 2/н	11.8	12.7	13.2	11.6	13.2
Механічны фактар ​​якасці	Qm		1000	800	600	1200	2200
Каэфіцыент дыэлектрычных страт	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Шчыльнасць	р	г/см3	7.5	7.5	7.5	7.6	7.5
Тэмпература Кюры	Tc	°C	320	320	320	310	310
Модуль Юнга	Y E11	<10 9Н/м3	85	79	76	86	76
Каэфіцыент атруты			0.3	0.3	0.3	0.3	0.33

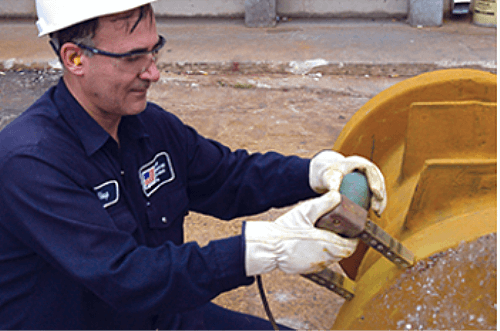

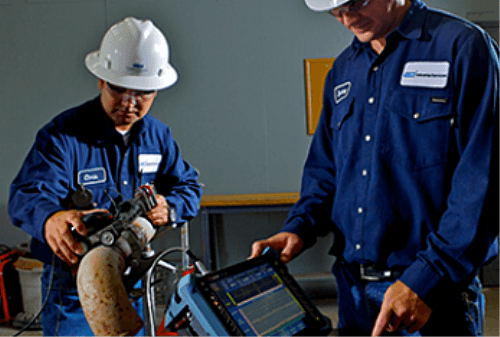

Выява прыкладання:
