Уплыў рэжыму палярызацыі на п'езаэлектрычныя ўласцівасці па розных раздзелах

 Уплыў рэжыму палярызацыі на п'езаэлектрычныя ўласцівасці па розных раздзелах

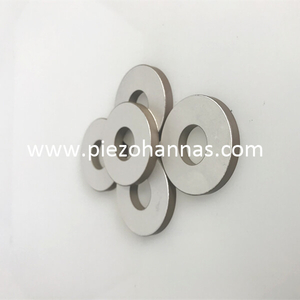

п'езаэлектрычнае керамічнае кольца

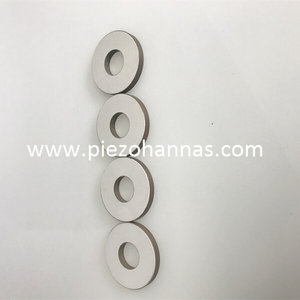

п'езаэлектрычны кальцавой пераўтваральнік

датчык дэтанацыі з п'езакерамічнымі кольцамі

Палярызацыйная характарыстыка ст п'езаэлектрычнае керамічнае кольца, якое выкарыстоўваецца ў ультрагукавым рухавіку, з'яўляецца важным фактарам, які ўплывае на выходную прадукцыйнасць ультрагукавога рухавіка. Палярызацыя - гэта ключавы этап у атрыманні п'езаэлектрычных уласцівасцей п'езаэлектрычнай керамікі, а працэс палярызацыі P4 матэрыял п'еза кольцы мае шмат спосабаў. Метад палярызацыі п'езаэлектрычнай керамікі выкарыстоўваецца для бягучай хвалі. Ультрагукавыя рухавікі звычайна выкарыстоўваюцца дома і за мяжой. Метад другаснай палярызацыі выкарыстоўваецца для выканання станоўчай і адмоўнай палярызацыі пасля разумнага падзелу ў адпаведнасці з рэжымамі вібрацыі, якія мадэлююцца і аналізуюцца. Пры палярызацыі а п'езаэлектрычны кальцавой датчык вібрацыі выконваецца пад моцным электрычным полем у некалькі тысяч вольт, падчас палярызацыі на мяжы дзялення будзе стварацца вялікае напружанне зруху, а супраціў зруху п'езаэлектрычнай керамікі звычайна нізкае, а станоўчая і адмоўная палярызацыя будзе выклікана фрагментацыяй.

Высокі ўзровень адмовы П'езаэлектрычны кальцавой пераўтваральнік прывёў да неабходнасці зніжэння напружання палярызацыі, што не толькі робіць эфект палярызацыі недастатковым, але і не ў поўнай меры аказваюць п'езаэлектрычныя характарыстыкі матэрыялу. Па-другое, з-за палярызацыі ён не толькі грувасткі ў эксплуатацыі, але і мае вялікія адрозненні ў прадукцыйнасці паміж раздзеламі, а аднастайнасць нізкая. Акрамя таго, амплітуда стаячай хвалі ўзбуджаецца дзвюма групамі п'езаэлектрычных вібратараў падчас працэсу вібрацыі незбалансаваны, П'езакерамічнае кольца з матэрыялу PZT стварае перагародкі і рухавікі. Кантактная плоскасць стварае дадатковыя ваганні ў восевым кірунку рухавіка, што прыводзіць да нестабільнай працы рухавіка і зніжэння эфектыўнасці выхаду. Для вырашэння вышэйзгаданых праблем у гэтым раздзеле прапануецца выкарыстоўваць адначасовы аднабаковы працэс палярызацыі, каб палепшыць аднастайнасць абласцей палярызацыі, пакінутых папярэднімі працэсамі другаснай палярызацыі, а не толькі каб пазбегнуць пагаршэння матэрыялу з-за другаснай палярызацыі. , І паляпшэнне аднастайнасці прадукцыйнасці п'езаэлектрычнага керамічнага матэрыялу ў кожнай падзоне, у той час як скарачэнне часу палярызацыі, аперацыя простая, а таксама адыгрывае ключавую ролю ў паляпшэнні выходных характарыстык ультрагукавога рухавіка.

П'езакерамічныя кольцы PZN-PZT - датчык дэтанацыі, як для даследавання. Спачатку п'езакераміка падзяляецца сярэбраным пакрыццём з драцяной сеткі, а затым станоўчы электрод выхаду высокага напружання падключаецца да зоны станоўчай палярызацыі п'езаэлектрычнай керамікі, а адмоўны электрод выхаду высокага напружання падключаецца да зоны адмоўнай палярызацыі п'езаэлектрычнай керамікі. Пасля таго, як палярызацыйная прылада падключана, тэхнічныя характарыстыкі п'езапераўтваральніка адначасова палярызуюцца ў тым жа кірунку. Выкарыстоўваючы аднолькавыя ўмовы палярызацыі: палярызаванае электрычнае поле 3,5 кВт/мм, час палярызацыі 15 хвілін і тэмпература палярызацыі 140 °C, былі вымераны палярызаваныя п'езаэлектрычныя керамічныя секцыі.
