بيزوهانا

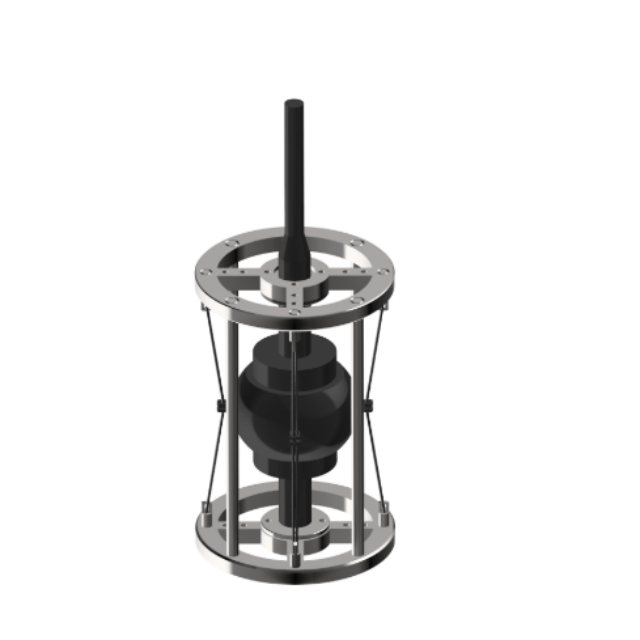

مخصص 40 هرتز -5 كيلو هرتز محول محول الطاقة المائية تحت الماء محول الطاقة الصوتية
المعلمات التقنية:
الأداء الصوتي
1. نطاق تردد العمل: 40 هرتز - 5 كيلو هرتز؛
2. حساسية ضغط الصوت ≥-195dB @ 1 كيلو هرتز ؛
3. حساسية سرعة الاهتزاز ≥-195dB @ 1 كيلو هرتز ؛
4. اتجاه قناة ضغط الصوت: أفقي متعدد الاتجاهات؛
5. قناة سرعة الاهتزاز: خصائص cosψ؛ عمق النقطة المقعرة في نفس القناة هو ≥20dB، والحد الأقصى للانحراف في نفس القناة هو ≥3dB.
معلمات أخرى
6. حجم الجسم الرئيسي: القطر 62 مللي متر ، الارتفاع 143 مللي متر.
7. عمق العمل: 300 متر.
8. مقاومة الضغط: 3MPa
9. المواد المعدنية: 316L (قابلة للتخصيص)
10. الواجهة الكهربائية: مجهزة بكابل مقاوم للماء بطول 10 أمتار؛

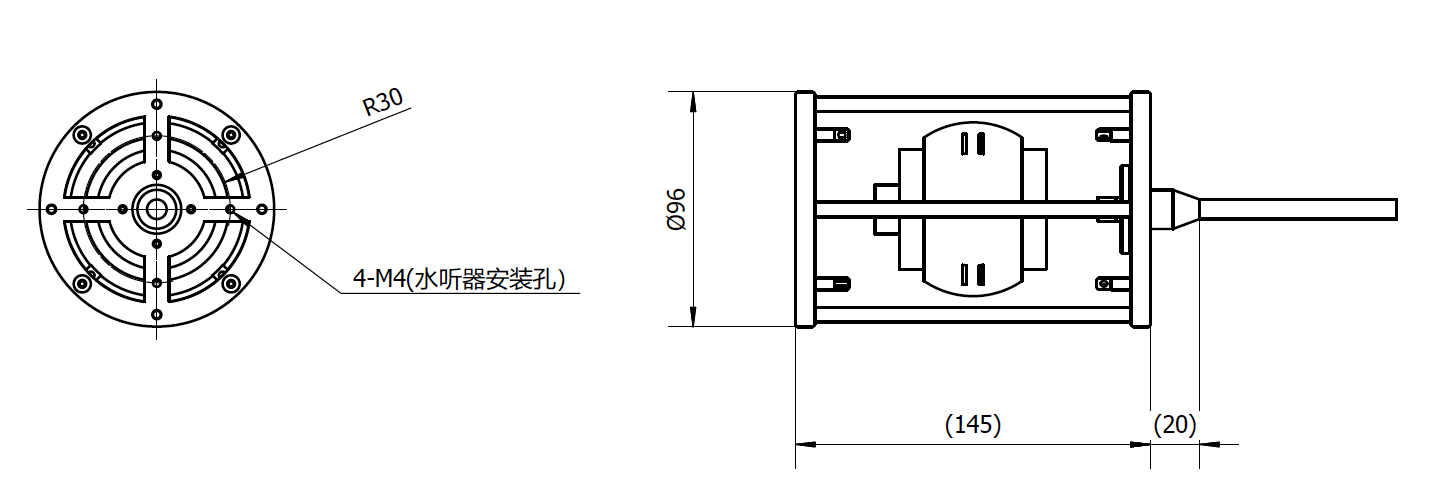

المعلمات الهيكلية
طلب:
أبحاث الصوتيات تحت الماء
نظام الاتصالات تحت الماء
معايرة المجال الصوتي
التطبيقات العسكرية والعلمية
أنواع محولات الطاقة الصوتية تحت الماء:
1. التردد المنخفض، المياه العميقة، محول الطاقة العالية
سلسلة محولات الإرسال ذات التردد المنخفض: هناك أنواع مختلفة من محولات الطاقة الانثناءية، ومحولات الطاقة الأنبوبية ذات الشقوق الدائرية، ومحولات الطاقة ذات الانحناء الشرائحي، ومحولات الطاقة ذات أقراص الانحناء المدمجة، وما إلى ذلك. وكان الحد الأدنى لتردد التشغيل منخفضًا يصل إلى 20 هرتز؛
سلسلة محولات المياه العميقة: هناك ثلاثة أنواع من المنتجات: نوع الفائض، ونوع توازن الضغط المملوء بالزيت، ونوع الضغط ذاتي الدعم، وقد وصلت أقصى مقاومة للضغط إلى 80 ميجا باسكال؛
سلسلة محولات الإرسال عالية الطاقة: يمكن أن يصل مستوى مصدر الصوت إلى أكثر من 207 ديسيبل بالقرب من 350 هرتز.
2. محول حلقة الفسيفساء
تتمتع الشركة بالقدرة على تصميم وتصنيع حلقات فسيفساء بقطر 30 مم ~ 800 مم، يمكن أن يغطي التردد 0.5 كيلو هرتز ~ 50 كيلو هرتز، ويمكن أن يصل أعلى مستوى لمصدر الصوت الانبعاث لمحول طاقة واحد إلى 202 ديسيبل، ويمكن أن يصل نطاق تردد العمل الفعال إلى أكثر من 2 تردد أوكتاف. شكلها الهيكلي مقسم بشكل أساسي إلى النوع المدعوم بالهواء والنوع الفائض، ويمكن أن يصل عمق العمل إلى 500 متر و6 كيلومتر على التوالي.
3. مجموعة الخط
تتمتع الشركة بالقدرة على تصميم وتصنيع المصفوفات الخطية المملوءة بالزيت والمصفوفات الخطية للكابلات والمصفوفات الخطية الصلبة. يمكن للمصفوفة المملوءة بالزيت أن تحقق المصفوفة الخطية المملوءة بالزيت بأصغر قطر خارجي يبلغ 20 مم، وأطول قطعة مصفوفة مفردة يمكن أن تصل إلى 80 مترًا.
4. محول كروي
تمتلك الشركة تكنولوجيا تصميم وإنتاج ناضجة لمحولات الطاقة الكروية. في الوقت الحاضر، شكلت سلسلة كاملة من محولات الطاقة الكروية بقطر من 20 مم إلى 166 مم بعد التغليف؛ تردد تغطية الإرسال هو 3 كيلو هرتز إلى 150 كيلو هرتز؛ تردد تغطية الاستقبال من 5 هرتز إلى 100 كيلو هرتز+؛ عمق العمل هو الأعلى يصل إلى 5 كم أو أكثر.
5. ناقل مائي
تعد الشركة أول شركة في الصناعة تقوم بتطوير السماعات المائية المتجهة وتطبيقاتها الهندسية. تتميز السماعات المائية ذات ناقل الضغط التفاضلي والهيدروفونات ذات ناقل الاهتزاز المشترك بأنها مستقرة وموثوقة. يمكن أن يغطي نطاق تردد العمل 5 هرتز ~ 120 كيلو هرتز، ويمكن أن يصل الحد الأقصى لعمق العمل إلى 3000 متر. من أجل تحسين ملاءمة الهيدروفونات الموجهة ذات الاهتزاز المشترك، أجرت شركتنا بحثًا متعمقًا حول طريقة التثبيت، وتأثير التيار المقاوم للماء ووضع التعليق، وما إلى ذلك، وحققت هيدروفونات متجهة للتركيب الثابت، وهيكل مملوء بالزيت والتعليق الحر، وما إلى ذلك. مجموعة متنوعة من النتائج، ولديها قدرات التصميم والتصنيع لمصفوفات خط الهيدروفونات الموجهة والمصفوفات المسحوبة.

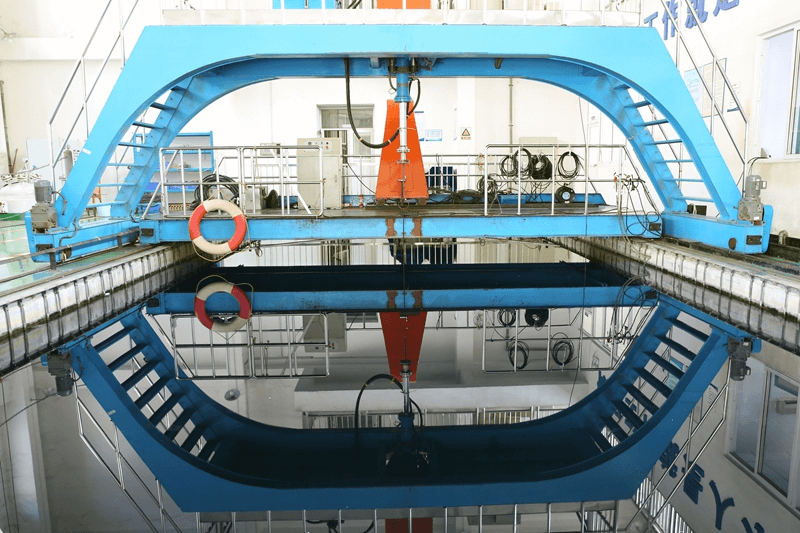

اختبار القياس الصوتي تحت الماء:

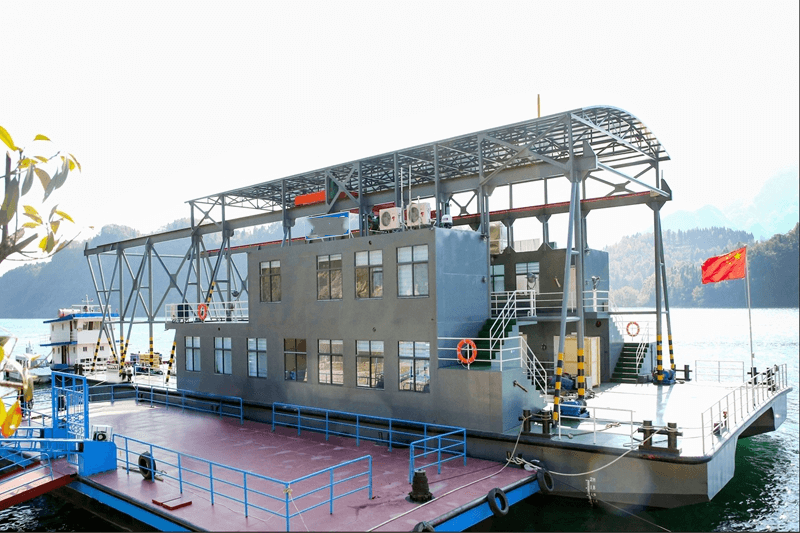

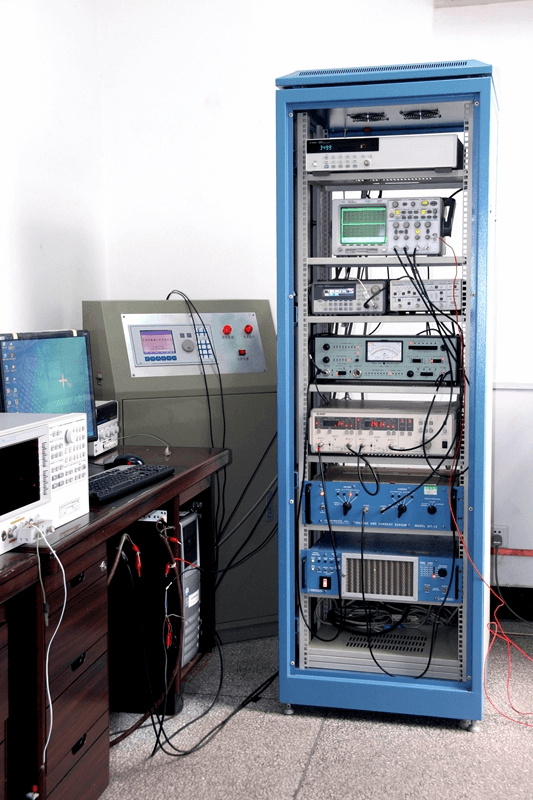

يحتوي القياس الصوتي تحت الماء على 5 مجموعات من أجهزة الاختبار، بما في ذلك نظام القياس الصوتي التلقائي، وجهاز معايرة التردد المنخفض للهيدروفون، ونظام قياس حساسية تسارع الهيدروفون، وجهاز قياس أنبوب نبض المواد الصوتية المائية، ونظام اختبار محطة الاختبار، المجهزة لقياس محولات الطاقة المختلفة. المعلمات ذات الصلة لعنصر الصوت والمصفوفة الصوتية، بالإضافة إلى أداء الانعكاس ونقل الصوت للمواد والمكونات الصوتية تحت الماء، ومعايير الاختبار GB/T 7965-2002، GB/T16165-1996، GB/T7967-2002، GJB275-1987، GB /T14369-2011، Q/715 J 66-2011، إلخ. تردد القياس النطاق من 20 هرتز إلى 500 كيلو هرتز. يمكن لمحطة الاختبار قياس الأداء الصوتي تحت الماء لمحولات الطاقة الكبيرة والمصفوفات الصوتية.
