PHW-500-E
بيزوهانا
PHW-500-E

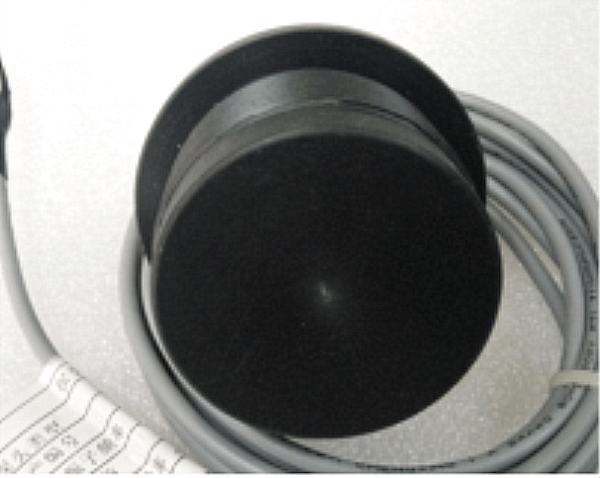

محول العمق بالموجات فوق الصوتية 500 كيلو هرتز قياس عمق 30 مترًا لمقياس الجريان بالموجات فوق الصوتية
1. المعلمات التقنية:
أغراض |
المعلمات التقنية |
صورة |
|
اسم |
500 كيلو هرتز محول بالموجات فوق الصوتية تحت الماء |
|
|
نموذج |
الرقم الهيدروجيني W-500-E |
||
تكرار |
500 كيلو هرتز ± 5% |
||
مسافة الكشف |
0.3～ 30م |
||
الحد الأدنى المعاوقة الموازية |
300Ω±20 % |
||
1600pF ± 20 ％ @ 1 كيلو هرتز |
|||
حساسية |
جهد القيادة: 24Vpp، المسافة: 0.3 م، سعة الصدى: 400 مللي فولت |
||
-40～ +80 درجة مئوية |
|||
≥ 3 كيلو أو 0.3 ميجا باسكال |
|||
|
(عرض الشعاع ) عرض شعاع نصف الطاقة @ -3dB: 4.0 درجة ± 1، زاوية حادة: 9.5 درجة ±2 |
||
الإسكان مواد |
بوم |
||
الاستخدام |
مقياس التدفق بالموجات فوق الصوتية، مكتشف نطاق الغواصة |
||
انظر رسم هيكل المنتج |
|||
مستوى الحماية |
IP68 |
||
وزن |
110 جرام ± 5 ％ (الطول: 2 م) |
||
تعليمات الأسلاك |
أحمر +، أبيض-، أسود: سلك محمي؛ (بدون مستشعر درجة الحرارة بشكل افتراضي) |
||

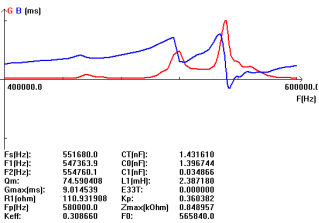

منحنى القبول |

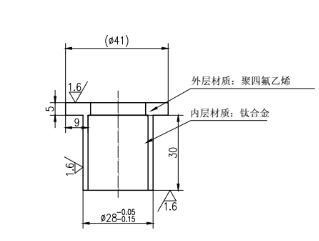

مخطط هيكل المنتج |
||
|
|
||
2. رسم تخطيطي لمستشعر درجة الحرارة لمحول الطاقة، رسم تخطيطي لدائرة الاختبار
![64KNL@W)LF8}6)])8I_3F$N](http://5krorwxhlkpmrik.leadongcdn.com/cloud/ijBqnKjlRinSikjiqrin/64KNL-W-LF.png)
![$X@WF_M6]Y(W_W{D`1RUQ5S](http://5krorwxhlkpmrik.leadongcdn.com/cloud/ipBqnKjlRinSikjiijil/X-WF_M6-Y-.png)
![X`A7LCG$X@IYI5P{)A(BM]T](http://5krorwxhlkpmrik.leadongcdn.com/cloud/ioBqnKjlRinSikjimjin/X-A7LCG-X-.png)
