Hardeware kringontwerp
Die vierkantgolf van 40 kHz transducer fishfinders ultrasoniese sensor word geprogrammeer deur die enkele chip, uitset deur die P3.6-poort, en dan word die ultrasoniese oordragsonde gebruik om die ultrasoniese golf deur die versterkerkring te stuur. Nadat die uitstralende ultrasoniese golf deur die hindernis teruggekaats is, ontvang die ultrasoniese ontvangskop die sein, en stuur dit na die enkelskyfie-mikrorekenaar deur die opsporingsversterking, integrale vorming en 'n reeks verwerking van die ontvangkring. Die enkel-chip mikrorekenaar van ultrasoniese sensor-omskakelaar bereken die afstand van die hindernis deur die voortplantingspoed van die klankgolf te gebruik en die tydinterval vanaf die oordrag van die puls tot die ontvangs van die gereflekteerde puls, en word deur die enkelskyfie-mikrorekenaar vertoon. Die afstandmeettoestel bestaan uit 'n ultrasoniese sensor, 'n enkelskyfie-mikrorekenaar, 'n stuur-/ontvangstroombaan en 'n LED-skerm. Die insetpunt van die sensor is gekoppel aan die stuur- en ontvangkring, en die uitsetkant van die ontvangkring is verbind met die enkelskyfie-mikrorekenaar, en die uitsetkant van die enkelskyfie is verbind met die insetkant van die vertoonkring.
Ultrasoniese stuur- en ontvangstroombaanontwerp:
Ultrasoniese golf is 'n meganiese golf met 'n vibrasiefrekwensie van meer as 20 kHz. Dit kan in 'n reguit lyn beweeg, en die voortplantingsrigting is goed. Die afstand van voortplanting is ook ver. Wanneer eksterne ultrasoniese sensor dit in die medium oorgedra word, ontmoet dit 'n hindernis op die reflekterende oppervlak wat daarop inval. 'n Gereflekteerde golf sal gegenereer word. As gevolg van die bogenoemde verskeie kenmerke van ultrasoniese golwe, word ultrasoniese golwe wyd gebruik in die meting van voorwerpafstand, dikte en dies meer. Verder is die meting van ultrasoniese golwe 'n ideale nie-kontak-wisselmetode. Wanneer die afstandmeting uitgevoer word, word die ultrasoniese golfsender en -ontvanger op dieselfde horisontale lyn geïnstalleer, voltooi die transmissie en ontvangs van die ultrasoniese golwe, en begin terselfdertyd die timer om te tel. Eerstens stuur die ultrasoniese oordragsonde ultrasoniese golwe uit in die rigting van omkeer en begin terselfdertyd die timer. Wanneer die ultrasoniese golwe in die lug is, sal hulle teruggekaats word wanneer hulle hindernisse teëkom. Wanneer die ultrasoniese transduktors van die ontvangsonde die weerkaatste golwe ontvang, sal dit negatiewe pulse gee. Gaan na die mikrobeheerder om tydsberekening onmiddellik te stop. Op hierdie manier kan die timer die tyd t(s) wat gebruik word vir die heen-en-weer voortplanting tussen die ultrasoniese emissiepunt en die hindernis akkuraat opneem. Aangesien die ultrasoniese golf teen 'n normale temperatuur van ongeveer 340 m/s in die lug voortplant, is die afstand tussen die hindernis en die oordragsonde: S = 340 × t / 2 = 170 × t.
Ultrasoniese oordragkringontwerp

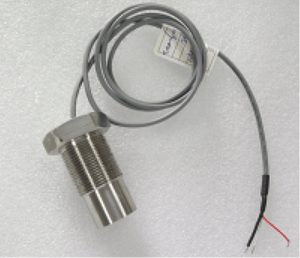

Die ultrasoniese oordragkring bestaan uit 'n ultrasoniese diepte-omskakelaar en 'n ultrasoniese versterker. Die ultrasoniese sonde omskep die elektriese sein in 'n meganiese golf, en die 40 kHz vierkantgolfpuls wat deur die enkele chip gegenereer word, moet versterk word om die ultrasoniese sonde aan te dryf om die ultrasoniese golf oor te dra. Daarom is die emissiebestuur eintlik 'n seinversterkerbaan. Die skyfie voer seinversterking uit. Die ultrasoniese ontvangskring is ontwerp om verswak te word tydens die voortplanting van ultrasoniese golwe in die lug. As die afstand lank is, sal die ultrasoniese sein wat deur die ultrasoniese ontvangskring ontvang word, swak wees, dus is dit nodig om die ontvangsein te versterk. Die veelvoude is ook relatief groot.

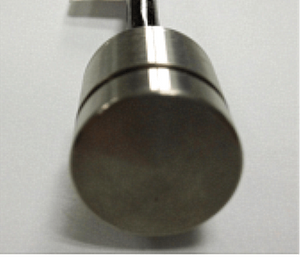

Ultraklank is 'n algemene term vir meganiese golwe waarvan die frekwensie die limiet van die menslike oor se ouditiewe frekwensie oorskry. Dit kan in gasse, vloeistowwe en vaste stowwe oorgedra word. Die ultrasoniese sensor is 'n sensor wat ontwikkel word deur gebruik te maak van die eienskappe van ultrasoniese golwe. Ultrasoniese sensors kan gebruik word in afstandopsporing, vloeimeting, metaalfoutopsporing, ens. Daarom word ultrasoniese toetsing wyd gebruik in industriële, nasionale verdediging, biomediese en ander aspekte.
'n Moddervlakomskakelaar is 'n toestel of toestel wat 'n gespesifiseerde gemete voorwerp kan waarneem en dit kan omskep in 'n bruikbare sein volgens 'n sekere reël. Gewoonlik word dit gemeet as 'n nie-elektriese fisiese hoeveelheid, en die uitsetsein is gewoonlik 'n drywing. Dit kan dien as 'n uitbreiding van die menslike sensoriese organe en die menslike toegang tot inligting in die natuurlike en produktiewe velde in alle aspekte uitbrei. In die middel van die 20ste eeu is gevind dat kristalle van sekere media (soos kwartskristalle, kaliumtartraatkristalle, ens.) in staat was om hoër krag ultrasoniese golwe te genereer onder die werking van hoë spanning en nou puls. Hiervolgens is ultrasoniese sensors in staat om klanke wat onsigbaar is vir ons ore uit te stuur, te ontvang en te ontleed. In die opsporingsaspek kan die ultrasoniese sensor funksies verrig soos ultrasoniese afstandberekening en ultrasoniese foutopsporing, en kan gebruik word om duikbootwrakke, vyandelike duikbote op te spoor en metaal interne beserings te vertoon. Dit kan toegepas word op verskeie tegniese velde soos nywerheid, landbou, ligte nywerheid en mediese sorg, en is nou verwant aan ons lewens.
