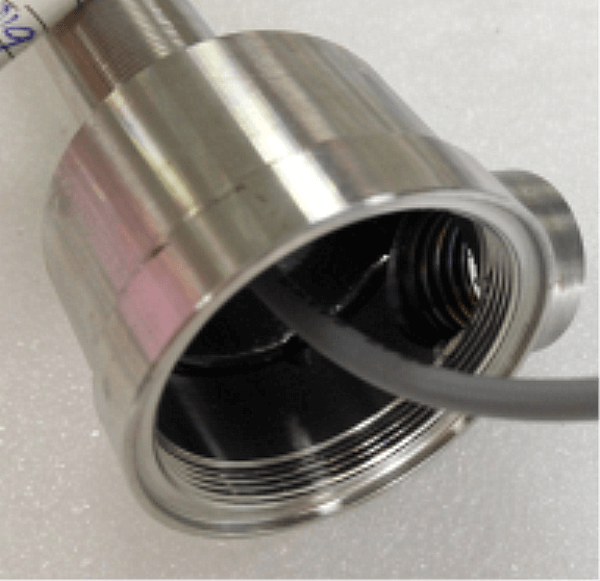

Vlekvrye staal 1MHz piëzo-elektriese ultrasoniese transducer vir ultrasoniese vloeimeter

 Vlekvrye staal 1MHz piëzo-elektriese ultrasoniese transducer vir ultrasoniese vloeimeter

Items	Tegniese parameters		Beeld
Naam	1MHz-inprop-ultrasoniese transducer
Model	PHW-1M-01Q
Frekwensie	1MHz±5%
Opsporingsafstand	0.05 ～ 3m
Minimum Parallelle lmpedansie	60Ω±20 ％
Kapasitansie	1250pF±20 ％ @1KHz
Sensitiwiteit	Aandryfspanning: 24 Vpp, Afstand: 0,3 m, Echo Amplitude: 800 mV
Bedryf Spanning	P eak Spanning ＜300VPP
Bedryf Temperatuur	-40～ +80℃
Druk	≤3Kilos of 0.3MPa
Hoek	(Straalwydte ) Halfkragstraalwydte@-3dB:5.4°±1， Skerp hoek: 12,7°±2
Behuisingsmateriaal	S304, saamgestelde materiaal
Gebruik	ultrasoniese vloeimeter

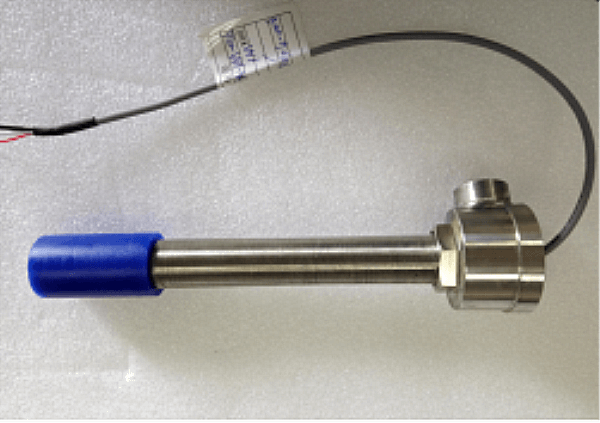

Installasie Dimensie	Sien die produkstruktuurtekening
Beskermingsvlak	IP68
Gewig	340g±5 ％（ Lengte: 25cm ）
Bedradingsinstruksies	geïntegreerde tipe: Rooi+, Wit-, Swart: afgeskermde draad; （sonder temperatuursensor by verstek）

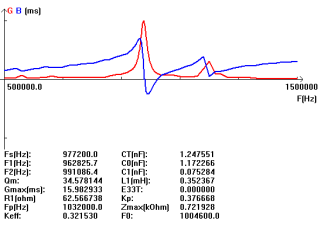

Toelatingskurwe		Produkstruktuurdiagram

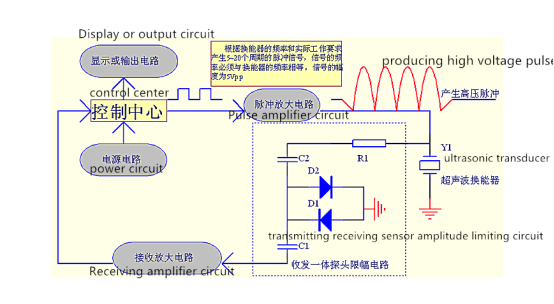

 Blokdiagram van ultrasoniese transducer:

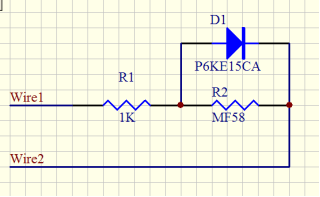

Skematiese diagram van temperatuursensor:



Geïntegreerde tipe kabelinstruksie:

1. Bedradingsinstruksie van transducer: koppelvlak (3pin, 2.54mm terminale)

Rooi: transducer +

Wit: transducer -

Swart: afskerming



2. Kabelinstruksie van temperatuursensor: koppelvlak (3pin, 2.0mm terminaal)





Rooi en swart is temperatuursensor bedrading
