PS1000K0110
Piezohans
PS1000K0110

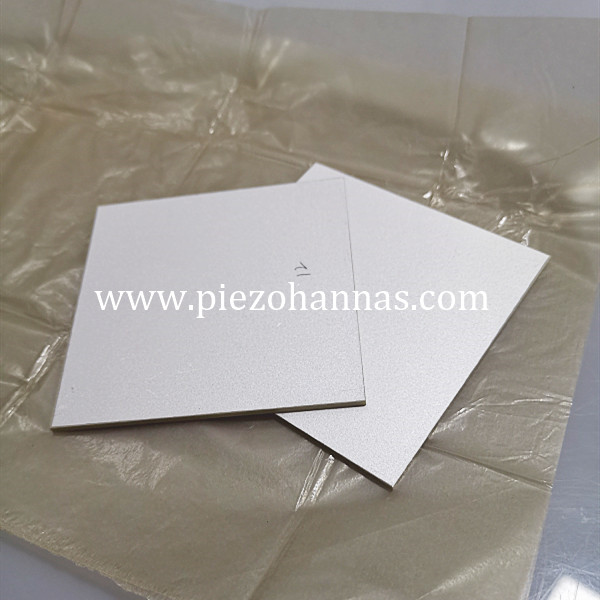

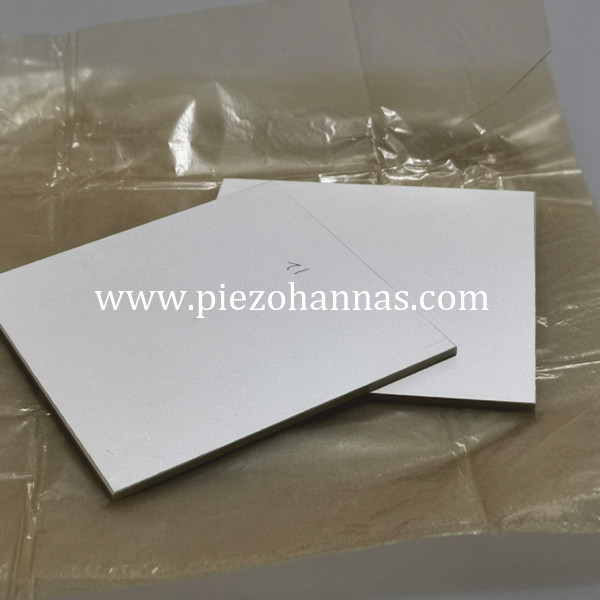

Pzt5a Materiaal Piëzo-elektriese keramiekplate vir transducer
WuHan Piezohannas Tech.Co., Bpk is 'n vervaardiger van piëzo-elektriese keramiek, ultrasoniese transducers en 'n paar ander ultrasoniese deivce met 'n sterk tegnologie force.With 'n kwaliteit bestuurstelsel en navorsing en ontwikkeling sektor , ons produkte word wyd gebruik in die meeste toepassings.
- Piezo Materiaal: PZT5A
- Afmetings:80*80*2mm
- Fs(Hz):21264
-Fp(Hz):25080
-Kp:0.664
-C:(pf) 51100
- Toepassings:transducer
Toepassing - : Hoëfrekwensie - golffilter, resonator, frekwensie diskrimineerder, ultrasoniese sensor, vibrasiesensor, materiaalstressensor, druksensor, vibrasieopwekking, energie-/elektrisiteit-oes, kompressiesensor en ander ...
Die reeks piëzokeramiese reghoek / vierkant:
Lengte: 3mm-176mm
Breedte: 1mm-120mm
Hoogte: 0.1mm-30mm
'sagte' PZT materiaal:
'sagte' PZT materiaal |
Die tipe sagte materiaal |
||||||||
Eienskappe |
PSnN-5 |
PLiS-51 |
PZT-51 |
PZT-52 |
PZT-53 |
PZT-5H |
PZT-5X |
||
Diëlektriese konstante |
ɛTr3 |
1600 |
2000 |
2200 |
2400 |
2600 |
3200 |
4500 |
|
Koppelfaktor |
KP |
0.6 |
0.62 |
0.62 |
0.63 |
0.64 |
0.68 |
0.7 |
|
K31 |
0.35 |
0.35 |
0.35 |
0.35 |
0.36 |
0.38 |
0.4 |
||
K33 |
0.68 |
0.7 |
0.68 |
0.7 |
0.7 |
0.76 |
0.77 |
||
Kt |
0.5 |
0.52 |
0.5 |
0.5 |
0.5 |
0.52 |
0.53 |
||
Piëso-elektriese koëffisiënt |
d31 |
10-12m/v |
-170 |
-197 |
-186 |
-204 |
-227 |
-275 |
-300 |
d33 |
10-12m/v |
400 |
450 |
500 |
520 |
550 |
620 |
750 |
|
g31 |
10-3vm/n |
-12 |
-11.1 |
-9.6 |
-9.8 |
-9.9 |
-9.7 |
-7.5 |
|
g33 |
10-3vm/n |
28 |
25.4 |
25.6 |
24.5 |
23.9 |
22 |
18.8 |
|
Frekwensiekoëffisiënte |
Np |
2000 |
1920 |
1980 |
1980 |
1960 |
1900 |
1960 |
|
N1 |
1466 |
1407 |
1451 |
1451 |
1437 |
1393 |
1437 |
||
N3 |
1825 |
1925 |
1900 |
1900 |
1755 |
1550 |
1800 |
||
Nt |
2100 |
2100 |
2150 |
2150 |
2150 |
2100 |
2200 |
||
Elastiese voldoeningskoëffisiënt |
Se11 |
10-12m2/n |
16.6 |
18 |
16.7 |
17 |
17.4 |
18 |
19 |
Macaniese kwaliteit faktor |
Qm |
85 |
80 |
80 |
75 |
75 |
70 |
65 |
|
Diëlektriese verliesfaktor |
Tg δ |
% |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Digtheid |
ρ |
g/cm3 |
7.5 |
7.5 |
7.6 |
7.6 |
7.6 |
7.5 |
7.5 |
Curie temperatuur |
Tc |
°C |
350 |
345 |
270 |
270 |
270 |
230 |
165 |
Young se modulus |
YE11 |
<109N/m2 |
60 |
56 |
60 |
59 |
57.5 |
56 |
53 |
Gifverhouding |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.39 |
||
Toepassings van piëzo-elektriese keramiek:
ultrasoniese vloeimeters |
hidrofone |
versnellingsmeters |
p iezo transducer vibrasie |
verstuiver transducer |
materie verspreiding |
impak-tipe gas ontstekers |
presiese bewegingsbeheer |
druksensors |
versnellingsmeters |
impak-tipe gas ontstekers |
presiese bewegingsbeheer |
mikrofone |
musikale optels |
diagnostiese mediese ultraklank |
klank maak |
vlak sensors |
ultrasoniese verstuivers |
sonar-omskakelaar |
ultrasoniese mikro-binding apparaat |
muurdikte sensor |
onderwater-egoloners |
hoëfrekwensie-omskakelaars |
hoë spanning druk ensors |
druk-tipe gas |
ontstekers hoë krag aktuators |
vibrerende motors |
transformators |
ultrasoniese sweiswerk |
ultrasoniese chirurgie |
materiaal spanning sensor |
piezo elektrisiteit oes |
biomediese ondersoek |
piezo elektrisiteit oes |
visvinder-omskakelaar |
kompressie sensor |
piëzo uitbreiding sensor |
skoonheid transducer |
Ultrasoniese vermenging |
sakrekenaars, |
telefone |
motor alarm sensor |
embrio monitor |
hart reflektoskoop reflektor |
pedometer |
ultrasoniese medies |
u ltrasoniese skoonmaak |
sonochemie |
