1.Опис товару

Розмір:

Зовнішній розмір: 51 мм

Інтервимір:  45мм

Висота:  36мм

Трубка п'єзоелектрична кераміка:

В основному використовується для складання великої матриці ультразвукових перетворювачів або клею в різних видах вигнутого променя для вимірювання вплив

і вібрації. Його також можна використовувати для складання різних типів вібраційних і акустичних датчиків. Іноді поперечний переріз

з трапецією під певним кутом, яка використовується для складання високопотужної та низькочастотної мозаїчної труби, яка використовується в активному гідролокаторі

обладнання.

Застосування: використовується для   океанського проекту, гідролокатора, гідрофону, підводного комунікаційного пристрою,

зсув дзеркала для лазерної оптики на декілька мікрометрів та ін.



2. Деякі стандартні розміри п'єзотрубки

Асортимент п'єзотрубок:

Діаметр: 5,0 - 100 мм
Товщина стінки: 1 - 10 мм
Висота: 2,5 - 50 мм

Специфікація трубної п'єзоелектричної кераміки (1)

Розмір （ OD × ID × H ） мм	Радіальна частота (кГц)	Діелектричні втрати (%)	K31(%)	Ємність (пФ)
Φ 15×Φ 11×10	70± 5%	2	30	4680± 10%
Φ 20×Φ 16×15	50± 5%	2	30	9700± 10%
Φ 25×Φ 21×15	39± 5%	2	35	12400± 10%
Φ 29×Φ 25×20	34± 5%	2	35	19400± 10%
Φ 30×Φ 25×18	33± 5%	2	35	14250± 10%
Φ 32×Φ 28×20	36± 5%	2	35	21600± 10%
Φ 34×Φ 30×20	28± 5%	2	35	23000± 10%
Φ 38×Φ 32×25	26± 5%	2	35	21000± 10%
Φ 40×Φ 32×37	25± 5%	2	35	24000± 10%
Φ 45×Φ 39×25	22± 5%	2	35	25200± 10%
Φ 50×Φ 44×25	19± 5%	2	35	28200± 10%
Φ 55×Φ 39×30	19± 5%	2	35	33800± 10%
Φ 60×Φ 54×30	16± 5%	2	35	41000± 10%
Φ 65×Φ 59×30	15± 5%	2	35	44600± 10%
Φ 75×Φ 67×16	13± 5%	2	35	20400± 10%
Φ 80×Φ 74×20	12± 5%	2	35	36900± 10%
Φ 90×Φ 84×20	10± 5%	2	35	52180± 10%

Специфікація трубної п'єзоелектричної кераміки (2)

Розмір  (мм)			fm (кГц)	fn (кГц)	Ємність (пф)	tg δ (%)	d33 ()
OD	ID	Висота
18	15	20	51.2	52.0	13388	1.7	420
20	17	15	47.8	49.4	14056	1.5	420
24	20	20	47.1	48.8	12830	2.0	420
34	30	20	29.5	31.3	1510	0.2	280
40	32.5	37	24.4	25.1	21200	1.5	280
44	38	29	22.1	23.4	23120	1.5	280
51	45	36	19.1	20.5	18010	1.5	420
51	45	38	22.8	23.8	9901	0.2	420
53	45	41	17.8	22.0	3060	0.2	420
69	63	25	16.0	18.1	16040	0.5	280
76.5	68	40	14.6	15.2	19730	0.5	280
80	60	150	17.2	18.3	34420	0.21	280
142	132	80	7.6	8.0	8635	0.36	300
12	9	6	70	72	5860	0.3
15	13	3.2	64	68а	3700	1.7
18	15	15	63	64	5940	0.2
18	15	20	63	64	5836	0.2
20*17*15	17	15	46.9	50	14109	1.5



Специфікація трубної п'єзоелектричної кераміки (3)

Розмір  (мм)			Радіальний частота fr (KHZ)	Зчеплення Коефіцієнт Kp( ％ )	Статичний Ємність C(PF)	П'єзоелектричний Константа деформації d3310-12(CN)	Діелектрик Втрата tg (%)
ID	OD	Висота
15	11	10	70± 5%	30	4680± 10%	500	2
20	16	15	50± 5%	30	9700± 10%	500	2
25	21	15	39± 5%	35	12400± 10%	500	2
29	25	20	34± 5%	35	19400± 10%	550	2
30	25	18	33± 5%	35	14250± 10%	550	2
32	28	20	36± 5%	35	21600± 10%	550	2
34	30	20	28± 5%	35	23000± 10%	550	2
38	32	25	26± 5%	35	21000± 10%	550	2
40	32	37	25± 5%	35	24000± 10%	550	2
45	39	25	22± 5%	35	25200± 10%	550	2
50	44	25	19± 5%	35	28200± 10%	550	2
55	39	30	19± 5%	35	33800± 10%	550	2
60	54	30	16± 5%	35	41000± 10%	550	2
65	59	30	15± 5%	35	44600± 10%	550	2
75	67	16	13± 5%	35	20400± 10%	550	2
80	74	20	12± 5%	35	36900± 10%	550	2
90	84	20	10± 5%	35	52180± 10%	550	2





3.PZT Матеріал



Зазвичай ми надаємо P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSnN-5,

PMgN-51, PZT-5H, PZT-5X, PCrN-4, PliS-51, PbaS-4, PbaS-5, BaTio3..

Матеріали PZT класифікуються як функціональна кераміка. У датчиках вони дозволяють перетворювати сили,
тиск і прискорення в електричні сигнали, а в звукових і ультразвукових перетворювачах
і приводах вони перетворюють електричні напруги у вібрації або деформації. П’єзоелектричні матеріали
класифікуються відповідно до їх хімічного складу, з одного боку, і за конкретними
умовами застосування, з іншого.

 Кераміка PZT використовується в широкому спектрі застосувань. М’які (сенсорні) керамічні порошки PZT зазвичай використовуються
, коли важлива висока зв’язок і/або висока чутливість до заряду, наприклад, у датчиках потоку або рівня;
застосування ультразвукового неруйнівного контролю/оцінки (NDT/NDE); або для точної перевірки автомобільної,
конструкційної чи аерокосмічної продукції. Характеристики матеріалу включають високу діелектричну проникність; високе зчеплення;
висока чутливість до заряду; висока щільність з дрібнозернистою структурою; висока точка Кюрі; і чиста
частотна характеристика без шумів.

Тверді (високої потужності) кевний контроль посудини під тиском——Неруйнівний контроль автомобільних та залізничних цистерн
~!phoenix_var302_1!~
~!phoenix_var302_2!~
~!phoenix_var302_3!~
~!phoenix_var302_4!~
~!phoenix_var302_5!~

4.Застосування п'єзоелектричної кераміки

ультразвукові витратоміри	гідрофони	акселерометри
p iezo перетворювач вібрації	перетворювач атомайзера	дисперсія ре��овини
газові запальники ударного типу	точний контроль руху	датчики тиску
акселерометри	газові запальники ударного типу	точний контроль руху
мікрофони	музичні підхоплення	діагностичне медичне УЗД
створення звуку	датчики рівня	ультразвукові розпилювачі
гідроакустичний перетворювач	ультразвуковий апарат для мікросклеювання	датчик товщини стінки
підводні ехолоти	високочастотні перетворювачі	датчики тиску високої напруги
віджимний газ	запальники приводи великої потужності	вібраційні двигуни
трансформатори	ультразвукове зварювання	ультразвукова хірургія
датчик напруги матеріалу	збір п'єзоелектрики	біомедичний зонд
збір п'єзоелектрики	перетворювач ехолота	датчик компресії
п'єзодатчик розширення	перетворювач краси	Ультразвукове змішування
калькулятори,	телефони	датчик автомобільної сигналізації
ембріональний монітор	серце рефлектор рефлектор	крокомір
ультразвуковий медичний	u Ультразвукова чистка	сонохімія

5. Особливості

1. Висока ефективність: високий механічний параметр Q, ефективність перетворення між електрикою та звуком вище 95%.
2. Висока амплітуда: міцність датчика покращується шляхом фіксації високошвидкісного вібратора безпосередньо на основі промивної канавки болтом. Порівняно з магнітним розширювальним вібратором, його амплітуду можна покращити понад 50%.
3. Гарна термостійкість: великий діапазон робочих температур, низький резонансний опір і теплопродуктивність.
4. Хороша конструкція: кріпиться болтом, легко монтується, висока надійність.
5. Термін служби більше 5000 годин

6. Висока ефективність електромеханічного перетворення

6. Наш сервіс

Упаковка : спочатку ми всі використовуємо двошарову піну, щоб обернути дует п’єзокераміки до її крихкості, потім ми використовуємо відповідну коробку, щоб помістити її всередину та щільно приклеїти, щоб переконатися, що вона ідеальна.

Термін доставки : sстандартний продукт буде  відправлено протягом 2  робочих днів після отримання оплати.

Способи оплати:  T/T , Paypal, West Union

Гарантія: 100% абсолютно новий після виходу з заводу. Продавець гарантує якість продукції (за винятком деталей, що швидко зношуються) протягом 1 року з дати закінчення пробного запуску під керівництвом нашого технічного спеціаліста.

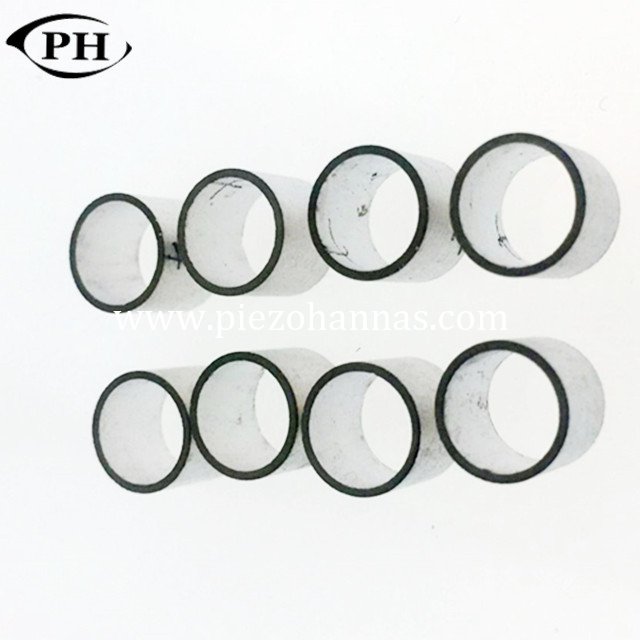

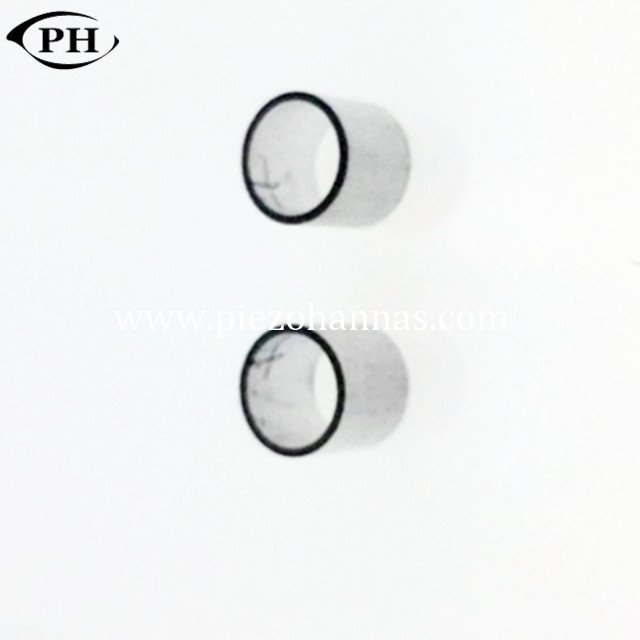

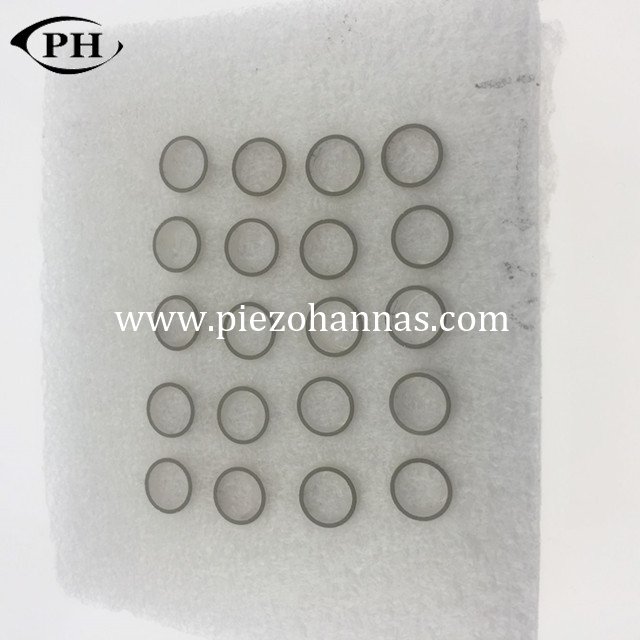

7. Зображення
