metoda phased array de focalizare cu ultrasunete piezo

Piezoceramica cu focalizare cu ultrasunete nu este doar o intervenție chirurgicală cu ultrasunete importantă, ci și diagnosticarea cu ultrasunete. oamenii vor întotdeauna să vadă structuri organizatorice mai mici, mai subtile, cum ar fi organizarea internă a organelor interne ale corpului uman, ochii și pielea etc., nu numai pentru a crește frecvența de lucru, ci și pentru a necesita focalizarea fasciculului de sunet. Focalizarea fasciculului de sunet este aceeași cu cea a fasciculului de lumină, cu excepția următoarelor șapte metode (l): lentile și următoarele lentile, care sunt lentile fizice și geometrice. obiectiv și este transformat într-un obiectiv prin utilizarea diferitelor viteze ale sunetului în diferite medii. Există două tipuri de lentile: unul este o lentilă lichidă, dar forma este dificil de controlat, iar celălalt este o lentilă solidă cu o formă fixă, dar există două tipuri de valuri în solid, deci calitatea imaginii nu este bună; (2): traductorul cu sfere piezoelectrice drept este cuplat ca o matrice concavă; (3): focalizare asistată cu o oglindă: (4): lentila fizică este o bandă Fresnel, adecvată. Undele sonore de frecvență pot fi focalizate la o anumită distanță prin distribuirea benzilor conform legii Chi.

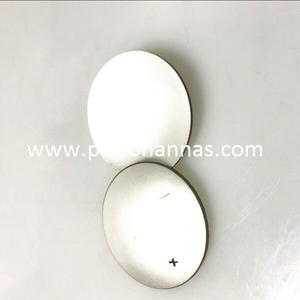

Metoda de Traductor cu disc piezoelectric, aceste fascicule sunt fixe, iar tratamentul cu ultrasunete trebuie adesea să ajusteze focalizarea. Direcțiile de zoom și de focalizare sunt mai importante în schimbarea poziției focalizării în imagistica cu ultrasunete. Și folosiți cele de mai sus, aceste metode pot schimba doar poziția de focalizare mecanic, dar reglarea mecanică este foarte incomod și viteza este foarte lentă. Acest lucru îi limitează aplicarea. Așa că a fost propusă metoda phased array, care folosește tehnologia electronică pentru a regla poziția focalizării și direcția focalizării. Acum este ajustarea dinamică a focalizării. Ideea sa de bază este de a regla faza semnalelor transmise pentru fiecare matrice Senzor de vibrație piezoelectric, astfel încât fiecare element de matrice să sosească. Focalizarea fasciculului de sunet are aceeași fază, ceea ce se realizează. Ansamblul (foarte timpuriu pentru matricea de fază pentru sistemele de scanare a imaginii, dezvoltarea și maturitatea intervenției chirurgicale au trecut, de asemenea, printr-un proces.

O matrice liniară continuă constă dintr-un număr de traductoare individuale aranjate pe rând, fiecare element de matrice emițând separat. formează o imagine bidimensională.

De dragul simplității, sunt desenate doar cinci elemente de matrice. În primul rând, elementele matricei superioare sunt transmițătorul sunt acceptate, toate participând la transmisie și acceptare, iar în final formează un plan de scanare dreptunghiular, Numărul de linii și numărul de traductoare piezoelectrice de matrice pentru comunicații subacvatice sunt egale, s-a studiat sistemul, dimensiunea sistemului este: 30-124 elemente matrice, lungimea totală este de 5 cm. Dezavantajul aplicării acestei scanări de matrice este că lățimea câmpului de imagistică este egală cu lungimea matricei liniare, ceea ce limitează utilizarea sistemului, cum ar fi diagnosticul de boli de inimă, care este limitată de distanța dintre coaste.
