Discuri piezo rotunde de înaltă sensibilitate pentru traductoare de aer cu ultrasunete

            Discuri piezo rotunde de înaltă sensibilitate pentru traductoare de aer cu ultrasunete

WuHan Piezohannas Tech.Co., Ltd este un producător de ceramică piezoelectrică, traductoare cu ultrasunete cu forță tehnologică puternică. Cu un sistem de management al calității și un sector de cercetare și dezvoltare, produsele noastre sunt utilizate pe scară largă în majoritatea aplicațiilor.

disc ceramic piezoelectric cumpara

traductoare piezoelectrice cu discuri piezoelectrice

materiale piezoceramice disc piezoelectric

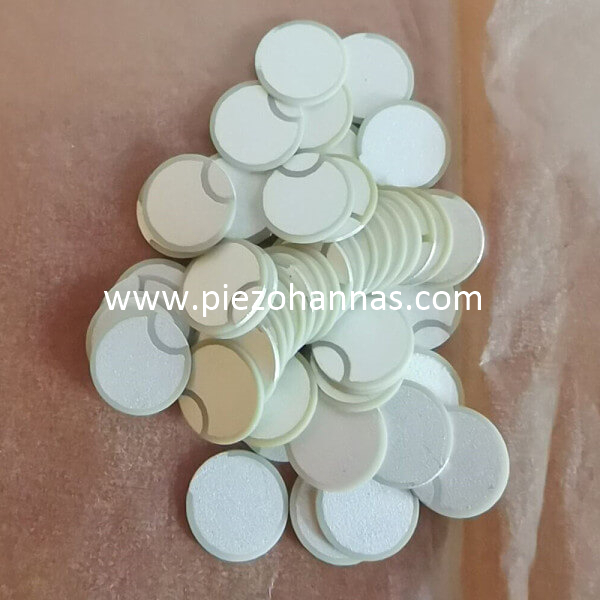

Descrierea discului piezoceramic:



Diametru: 7,4 mm
Grosime: 1,3 mm
Material: pzt5

Dimensiunea standard a discurilor piezo:

gama de disc piezo pentru a produce:

Diametru: 2mm-120mm
Grosime:0.1mm-30mm

Parametrii materialelor MOALE:



Materiale PZT 'Moale'.	Tipul de material moale
Proprietăți			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Constanta dielectrica	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Factorul de cuplare	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Coeficientul piezoelectric	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Coeficienți de frecvență	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Coeficientul elastic de conformitate	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Factorul de calitate mecanic	Qm		85	80	80	75	75	70	65
Factorul de pierderi dielectrice	Tg δ	%	2	2	2	2	2	2	2
Densitate	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Temperatura Curie	Tc	°C	350	345	270	270	270	230	165
Modulul Young	YE11	<109N/m2	60	56	60	59	57.5	56	53
Raportul de otrăvire			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Aplicații cu traductoare de aer cu ultrasunete cu componente piezo-ceramice

Un traductor piezo-ceramic emite un impuls ultrasonic scurt, care este reflectat de un obstacol înainte de a fi primit din nou de același traductor piezo. Distanța dintre transmițător și obstacol poate fi calculată din timpul de tranzit al fasciculului. Astfel de senzori sunt utilizați în echipamente și în inginerie mecanică și în construcția de instalații.

cu ultrasunete cu traductoare de aer Imagine
