Traductor sferă piezoelectric personalizat pentru acustică subacvatică

  Traductor sferă piezoelectric personalizat pentru acustică subacvatică

      WuHan Piezohannas Tech.Co., Ltd este un producător de ceramică piezoelectrică, traductoare cu ultrasunete și alte dispozitive cu ultrasunete cu forță tehnologică puternică. Cu un sistem de management al calității și un sector de cercetare și dezvoltare, produsele noastre sunt utilizate pe scară largă în majoritatea aplicațiilor.

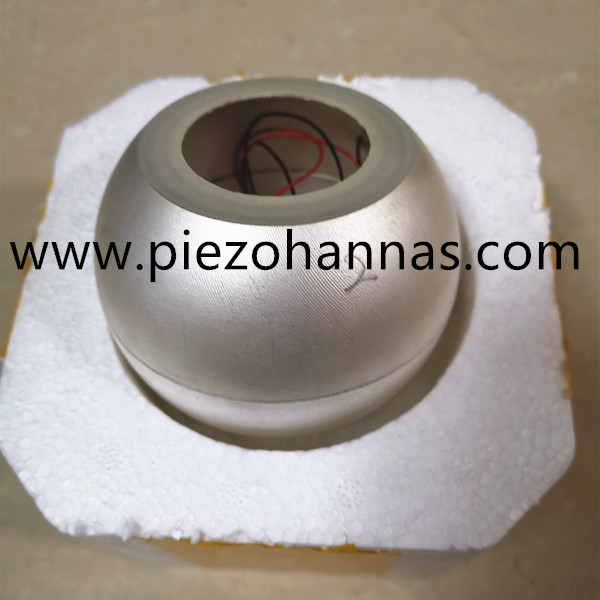

Dimensiunea a două emisfere piezo:

Material: PZT-5H

Dimensiuni: Piezosferă Ø58×grosime perete 5mm

Fs (Hz): 30052

Fp(Hz): 36040

Fp-Fs (Hz): 5988

R1 (ohmi): 5,327

Capacitate statică Cs: 46600

Unele dimensiuni standard ale ceramicii piezoelectrice emisferice:

Dimensiunea exterioară: de la 6 mm până la 160 mm

Grosimea peretelui: de la 1 mm până la 10 mm

Alegerea metalizării (argint, nichel, aur și altele la cerere)

O gamă largă de formulări PZT

Putem accepta personalizarea tuturor dimensiunilor.

Materiale PZT moi' Parametri:

Materiale PZT 'Moale'.	Tipul de material moale
Proprietăți			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Constanta dielectrica	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Factorul de cuplare	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Coeficientul piezoelectric	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Coeficienți de frecvență	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Coeficientul de conformitate elastic	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Factorul de calitate mecanic	Qm		85	80	80	75	75	70	65
Factorul de pierderi dielectrice	Tg δ	%	2	2	2	2	2	2	2
Densitate	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Temperatura Curie	Tc	°C	350	345	270	270	270	230	165
Modulul Young	YE11	<109N/m2	60	56	60	59	57.5	56	53
Raportul de otrăvire			0.36	0.36	0.36	0.36	0.36	0.36	0.39
