PH-5MHz
Piezohannas
PH-5MHz

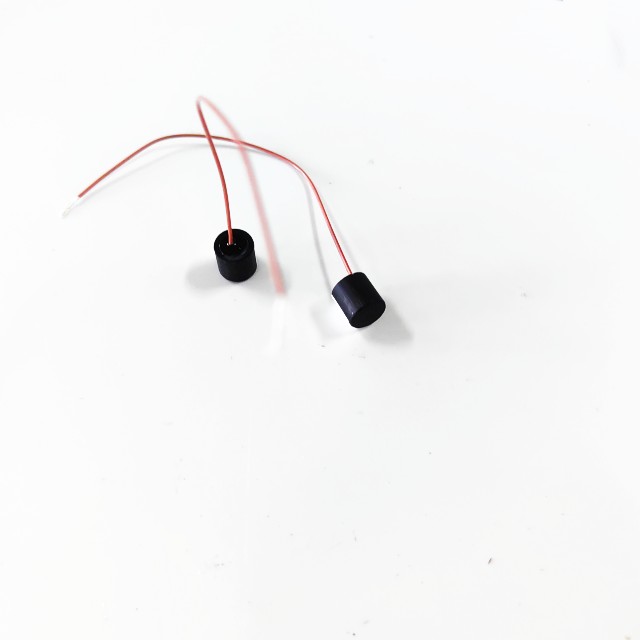

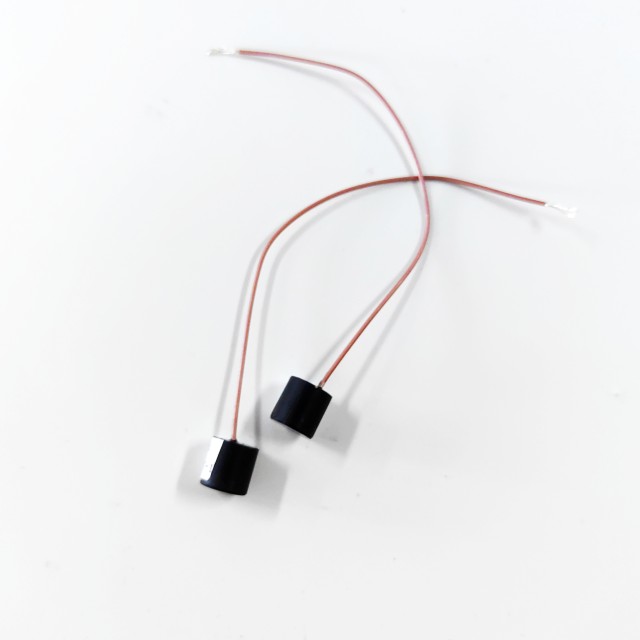

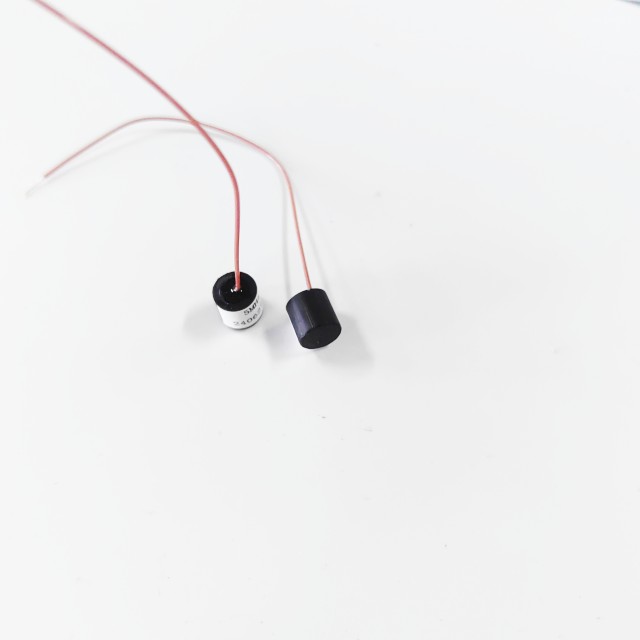

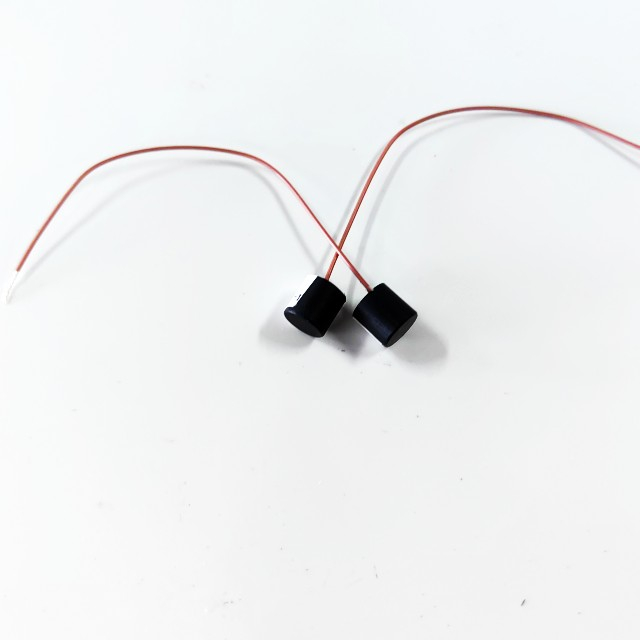

5Mhz A-scan Sondă medicală cu ultrasunete Ultrasunete A-scan Biometrie
Caietul de sarcini:
Nume |
de 5MHz Sondă A-Scan |
||||||
Model |
P H-5MHz |
||||||
Material de structură |
Indicatori de performanță ( sub apă ) |
||||||
Piezoceramica |
formă |
Ф6×6 mm |
Frecvența centrală |
5MHz±10% |
|||
material |
PZT-5 |
lățimea de bandă relativă
|
> 70% |
||||
capacitate |
1000pf ±15% |
lățimea impulsului |
< 550ns |
||||
transmite-primi sensibilitate |
> 28 dB
|
||||||
cablu |
de 1 mm Cablu coaxial
|
||||||
coajă |
dimensiune |
Ф10×8 mm |
|||||
material |
ABS |
||||||
Parametrii tehnici |
5M |
7,5 milioane |
10M |
13M |
Frecvența de funcționare |
5MHz |
7,5 MHz |
10MHz |
13MHz |
Lățimea de bandă relativă |
>50% |
>50% |
>60% |
>60% |
sensibilitate relativă |
>-24dB |
>-30dB |
>-3 5dB |
>-42dB |
ecou Lățimea impulsului |
<0,7μs |
<0,55μs |
<0,4μs |
<0,35μs |
Aplicație |
Pentru animale de companie, animale care măsoară grăsime |
Pentru animale de companie, animale care măsoară grăsime |
Pentru măsurarea distanței în oftalmologie |
Pentru măsurarea grosimii în oftalmologie |
Principiul de lucru:
Scanarea A cu ultrasunete funcționează proiectând o undă sonoră prin ochi și apoi măsurând reflexiile. O reflecție are loc la joncțiunea a două densități diferite, cum ar fi interfața dintre capsula posterioară a cristalinului și vitros. Aceste ecouri sunt afișate ca vârfuri înalte de amplitudine mare pe afișaj, de unde și numele amplitude-scan, care este adesea abreviat ca A-scan.
Ecografia A-scan este utilizată pentru a efectua măsurători pentru lentilele artificiale pentru operația de cataractă. Această procedură rapidă și nedureroasă poate fi efectuată în cabinetul medicului dumneavoastră.
