Senzor ultrasonic de 300KHz pentru fișa tehnică de măsurare a distanței



circuitul senzorului de rază ultrasonică

senzor ultrasonic de măsurare a distanței

cu ultrasunete Fișa tehnică a senzorului de distanță

Introducere:



Senzorul ultrasonic PH300F0105 are funcții de emițător și receptor. Este un tip cu rază lungă, în general poate fi folosit pentru telemetru cu ultrasunete, senzor ultrasonic pentru detectarea fără contact a obiectelor, senzor ultrasonic de distanță, senzor ultrasonic de nivel al lichidului etc. Dacă aveți întrebări pentru alte aplicații, vă rugăm să ne contactați pentru detalii.

Parametri tehnici:

Model	PH300F0105
Frecvența centrală (kHz)	300KHZ
Lățimea de bandă	±4%
Interval de măsurare	0,10-0,50m
Zona oarbă	<0,10 m
Rezoluţie	2 mm
Unghiul fasciculului (-3dB)	7°
Capacitate statică	200PF±100PF
Impedanță paralelă minimă	700Ω±30%
Tensiune maximă de funcționare (Raport de ciclu de lucru al impulsului 2%)	<400V
Temperatura de functionare	-20~70℃
Apără clasa	IP65
Dimensiune (diametru * inaltime mm)	φ13×8,5
instalare	Exterior Cilindric fix
Material de coajă	Carcasă ABS sau aliaj de aluminiu
Lungimea cablului	5 cm (în funcție de cerințele utilizatorului)
Greutate	5g

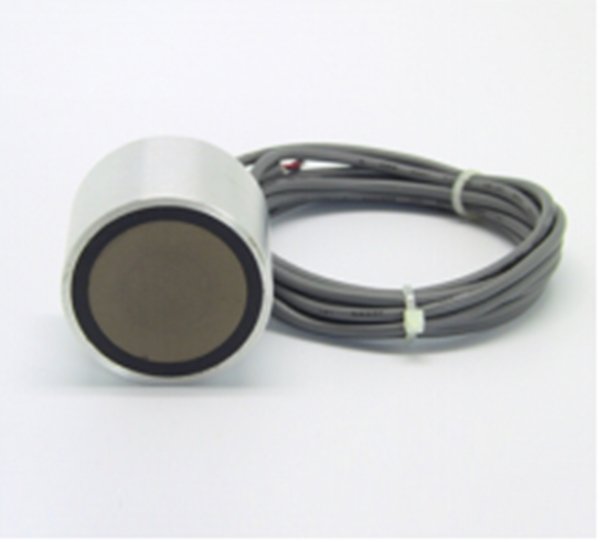

Fotografie:

Dimensiunea contur:

Circuit de testare:





Caracteristicile senzorilor cu ultrasunete:



1.Dimensiune mică și greutate redusă

2. Sensibilitate ridicată și presiune sonoră ridicată

3. Consum redus de energie

4. Fiabilitate ridicată



Caracteristică:



1. Pachet solid (ABS sau carcasă din aliaj de aluminiu)

2. Instalare rapidă (șurub M20 * 1,5)

Aplicație:

localizarea

Măsurarea debitului

Măsurarea abordării
Măsurarea traficului

a scăpat de obstrucție

Robot
