PH125F023
Piezohannas
PH125F023
Senzor cu traductor de proximitate cu ultrasunete de 125 KHz pentru măsurarea distanței
Introducere:
Senzorul ultrasonic PH125F023 are funcții de emițător și receptor. Este un tip cu rază lungă, în general poate fi folosit pentru telemetru cu ultrasunete, senzor ultrasonic pentru detectarea fără contact a obiectelor, senzor ultrasonic de distanță, senzor ultrasonic de nivel al lichidului etc. Dacă aveți întrebări pentru alte aplicații, vă rugăm să ne contactați pentru detalii.
Parametri tehnici:
Model |
PH125F023 |
Frecvența centrală (KHz) |
125 KHZ |
Lățimea de bandă |
±4% |
Interval de măsurare |
0,20-3m |
Zona oarbă |
<0,20 m |
Unghiul fasciculului (-3dB) |
14±2° |
Capacitate statică |
1000PF±200PF |
Impedanță paralelă minimă |
300Ω±30% |
Tensiune maximă de funcționare (Raport ciclu de funcționare al impulsului 2%) |
<800V |
Temperatura de functionare |
-20~80℃ |
Apără clasa |
IP65 |
Dimensiune (diametru * inaltime mm) |
φ25×25 |
instalare |
Cercul fix |
Material de coajă |
Carcasă ABS sau aliaj de aluminiu |
Lungimea cablului |
2 m (în funcție de cerințele utilizatorului) |
Greutate |
20 g |

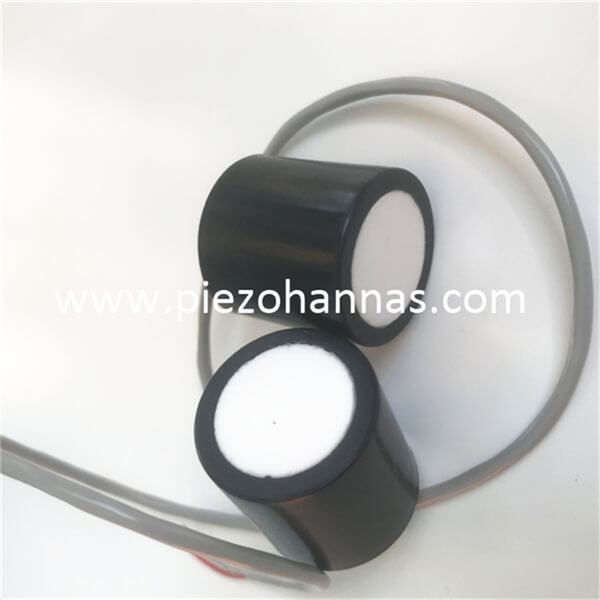

Fotografie:
Dimensiunea contur:
![J48{$585G5}%TMI9JM]PI]L.png](http://5krorwxhlkpmrik.leadongcdn.com/cloud/ilBqnKjlRikSkrpqpjio/J48G5-TMI9.png "J48{$585G5}%TMI9JM]PI]L.png")
Circuit de testare:
Caracteristicile senzorilor cu traductor ultrasonic:
1.Dimensiune mică și greutate redusă
2. Sensibilitate ridicată și presiune sonoră ridicată
3. Consum redus de energie
4. Fiabilitate ridicată
Caracteristică:
1. Pachet solid (ABS sau carcasă din aliaj de aluminiu)
2. Instalare rapidă (șurub M20 * 1,5)
Aplicație:
1. Poziție Locație
2.Măsurarea la apropiere
3. Măsurarea traficului
4. Evitarea obstacolelor
