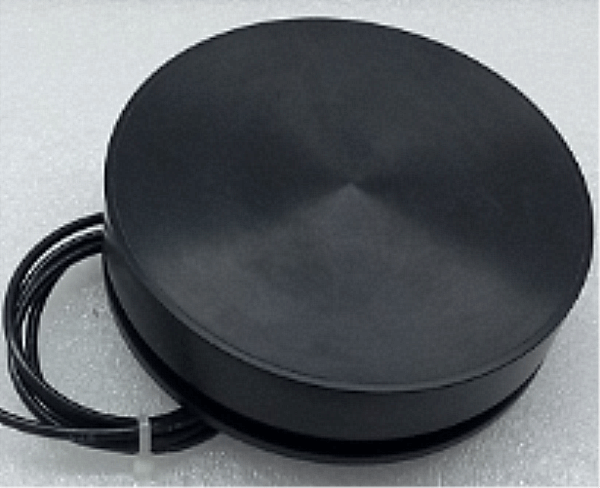

Przetwornik ultradźwiękowy 600 kHz do przepływomierza ultradźwiękowego

Udostępnij:

Przetwornik ultradźwiękowy 600 kHz do przepływomierza ultradźwiękowego

Zastosowanie: Dalmierz podwodny

Dostępność:

Ilość:



Pytać się Dodaj do koszyka

Model:
PHW-600-01V
Marka:
Piezohanny
Kod:
PHW-600-01V

Opis produktu

Przetwornik ultradźwiękowy 600 kHz do przepływomierza ultradźwiękowego

Parametry techniczne:

Rzeczy	Parametry techniczne		Obraz
Nazwa	Przetwornik ultradźwiękowy 600 kHz
Model	PHW-600-01V
Częstotliwość	600 kHz ± 5%
Wykrywanie odległości	0,3 ~ 30 m
Minimalna impedancja równoległa	5Ω±20%
Pojemność	47000pF±20% przy 1KHz
Wrażliwość	napięcie zasilania: 250 Vpp, odległość: 1,1 m, Amplituda echa: 35 V
Operacyjny Woltaż	Szczyt Napięcie ＜ 450Vpp
Operacyjny Temperatura	-40～ +80 ℃
Ciśnienie	≤10Kilogramy lub 1 MPa
Kąt	(Szerokość wiązki ) Szerokość wiązki o połowie mocy przy -3dB: 0,3°±0°, Ostry kąt: 0,8°±10%
Materiał obudowy	POM+PI
stosowanie	Test przepływu, przepływomierz ultradźwiękowy,
Instalacja Wymiar	Aby uzyskać szczegółowe informacje, zobacz rysunek struktury produktu
Poziom ochrony	IP68
Waga	555g ± 5％( długość przewodu : 2m )
Instrukcje okablowania	Biały: przetwornik +, czarny: przetwornik - i ekran; (czujnik temperatury jest opcjonalny)

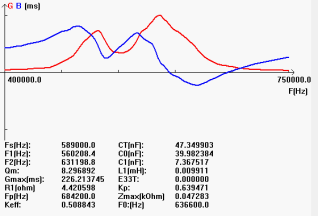

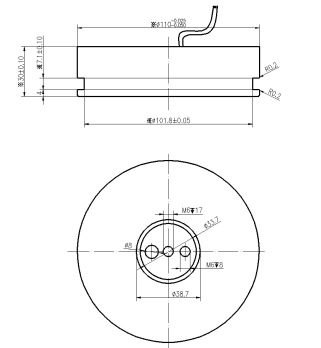

Krzywa wstępu		Schemat struktury produktu

Schemat blokowy przetwornika ultradźwiękowego:

0RYJG8D(6_Q9XM%86PDG

Schemat ideowy czujnika temperatury (model: MF58_502F3470) :

O3`1PA5YR5%Z5`DQ1R
Typ zintegrowany Instrukcja kabla:

1.Instrukcja okablowania przetwornika: interfejs (3pin, zacisk 2,54mm)
Czerwony: przetwornik +
Biały: przetwornik -
Czarny: ekranowanie

2.Instrukcja dotycząca kabla czujnika temperatury: interfejs (3pin, zacisk 2,0mm)

Czerwony i czarny to okablowanie czujnika temperatury

Typ rozdzielony: standardowy kabel o długości 10 m, każde dodatkowe 50 m kabla tłumienie sygnału wynosi 6 dB.

Instrukcje okablowania trójżyłowego:

  Czerwony: przetwornik +
     niebieski: czujnik temperatury +
     Czarny: Publiczny -

Instrukcje okablowania czterożyłowego:

Czerwony: przetwornik +
Żółty: przetwornik -
Niebieski, czarny: czujnik temperatury
