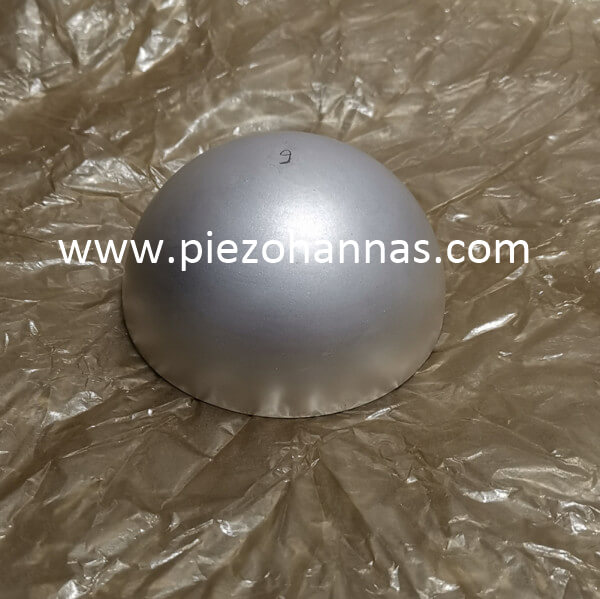

Mangkuk Seramik Piezoelektrik Pzt4 Hemisfera Piezoelektrik untuk Hidrofon

                     Mangkuk Seramik Piezoelektrik Pzt4 Hemisfera Piezoelektrik untuk Hidrofon

WuHan Piezohannas Tech.Co., Ltd ialah pengeluar seramik piezoelektrik, transduser ultrasonik dan beberapa deivce ultrasonik lain dengan daya teknologi yang kuat. Dengan sistem pengurusan kualiti dan sektor penyelidikan & pembangunan, produk kami digunakan secara meluas dalam kebanyakan aplikasi.

Dimensi hemisfera piezo:

Pzt 4 bahan
63mm OD x2mm ketebalan dinding hemisfera
fm:36khz
C:28000pf
△f>5200

Beberapa Saiz Standard Seramik Piezoelektrik Sfera dan Hemisfera:

Diameter: 5 - 40mm
Ketebalan dinding: 0.5 - 3mm
Kaliber: 5 - 8mm

Jejari maksimum: lebih kurang. 50 mm

Spesifikasi sfera	Dimensi luaran （ mm ）			teknologi Parameter s
	d iamete r	berkaliber terbuka	dinding  Ketebalan	fkHz	Kr	P-33	P-52	P-81
S Φ5	SΦ5	Φ1.5	0.5	320	0.4	1.8	3.5
S Φ10	S Φ10	Φ3	0.8	160	0.4	4.7	8.8
S Φ15	S Φ15	Φ4	1	113	0.4	9.2	17.3
S Φ20	S Φ20	Φ5	1~1.5	77	0.4	17	32.0
S Φ25	S Φ25	Φ5	1~1.5	61	0.4	17.4	32.8
S Φ30	S Φ30	Φ6	1.5~3	50	0.4	23.5	44.3
S Φ40	S Φ40	Φ7	2~4	38	0.4	34.3	64.6
S Φ50	S Φ50	Φ8	2~4	30	0.4	54.8	103.2
SR12.5	SR12.5	Φ3.5	2~5	83		6.2		3.7
SR25	SR25	Φ8	2~5			26.2		15.6
SR37.5	SR37.5	Φ10	2~5					17.7
SR50	SR50	Φ12	3~6					25.5



Saiz(mm)					Utama Spesifikasi
Diameter	Apertur Diameter	Dinding Ketebalan	fr(MHz)	Kr	C(nf)
					P-33	P-52	P-81
5	1.5	0.5	320	0.4	1.8	3.5
10	3	0.8	160	0.4	4.7	8.8
15	4	1	113	0.4	9.2	17.3
20	5	1～1.5	77	0.4	17.0	32.0
25	5	1～1.5	61	0.4	17.4	32.8
30	6	1.5～3	50	0.4	23.5	44.3
40	7	2～4	38	0.4	34.3	64.6
50	8	2～4	30	0.4	54.8	103.2
12.5	3.5	2～5	83		6.2		3.7
25	8	2～5			26.2		15.6
37.5	10	2～5					17.7
50	12	3～6					25.5

episfera

Bahan hemisfera	Dimensi luaran（mm）			Parameter teknologi
	OD.	Ketebalan dinding	OD  daripada Lubang	c	fs	kp
				nF	kHz	%
P-51	S10	0.7	1.5	3.8	245	>50
P-51	S10	0.7	/	3.8	210	>50
P-51	S20	0.9	4	13	90	>50
P-51	S20	0.9	/	13.5	100	>50
P-51	S30	1.1	4	258	64	>50
P-51	S30	1.1	/	26	67	>50



Bahan PZT:



- Seramik piezoelektrik PZT4 mempunyai kelakuan berganda iaitu menerima dan menghantar, dengan kepekaan yang lebih tinggi dan kehilangan dielektrik yang lebih rendah.

- Seramik piezoelektrik PZT5 mempunyai pekali gandingan elektro-mekanikal yang lebih tinggi, pemalar dielektrik sederhana dan sensitiviti yang lebih tinggi.

- Seramik piezoelektrik PZT8 jenis penghantaran kuasa tinggi mempunyai sifat piezoelektrik yang baik, kekuatan mekanikal yang tinggi, medan paksaan yang tinggi, kehilangan dielektrik yang rendah dalam medan yang kuat.

Imej Aplikasi:
