Transduser Cakera Piezoelektrik Bahan P4 untuk Pengukuran Ultrasonik


                   Transduser Cakera Piezoelektrik Bahan P4 untuk Pengukuran Ultrasonik

WuHan Piezohannas Tech.Co.,Ltd ialah pengeluar seramik piezoelektrik, transduser ultrasonik dengan daya teknologi yang kuat.Dengan sistem pengurusan kualiti dan sektor penyelidikan & pembangunan, produk kami digunakan secara meluas dalam kebanyakan aplikasi.

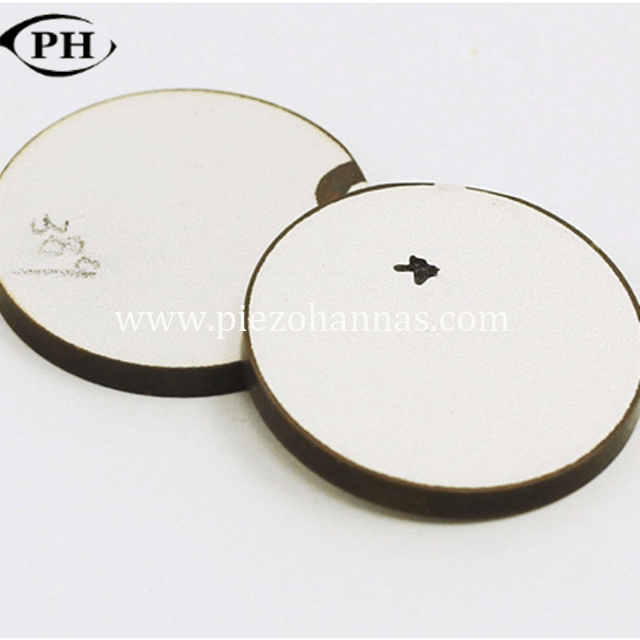

Cakera piezo bahan PZT5

transduser cakera piezoelektrik

cakera seramik piezo

Saiz:

diameter :Φ45mm
ketebalan:10mm
bahan: pzt4

Kekerapan: Fst=215KHz
Impedans resonans: Zrt=maks. 6Ω
Kemuatan statik: CT=1950pF±12.5%
​​Kehilangan induktif: tanδ=maks.0.5%
Pemalar terikan piezoelektrik: d33≥300P/N
Persekitaran ujian: pada 25 ° C ± 5 ° C, 60% RH
Keadaan ujian: pada 1KHz, 1Vrms

Saiz Standard Cakera Piezo:

julat cakera piezo untuk dihasilkan:

Diameter: 2mm-120mm
Ketebalan:0.1mm-30mm

Permohonan:

Transduser piezoceramic untuk menghantar dan menerima isyarat ultrasonik yang diperlukan dalam penderia aras untuk penderiaan aras bukan sentuhan cecair dan pepejal pukal.

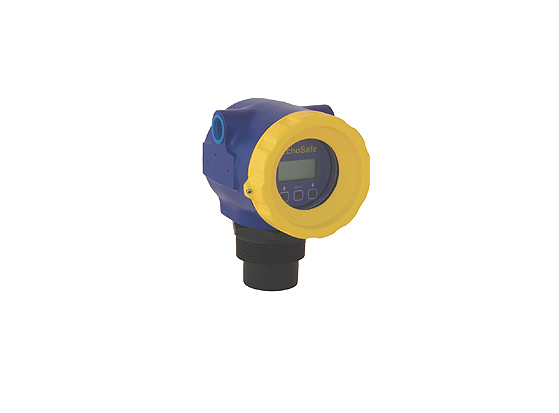

Penderia tahap ultrasonik digunakan secara meluas untuk penderiaan tahap bukan sentuhan cecair dan pepejal pukal. Sensor terdiri daripada transduser piezoceramic yang boleh memancarkan gelombang ultrasonik frekuensi tinggi. Transduser piezoceramic dipasang di atas permukaan cecair yang diukur. Jarak permukaan cecair dari sensor ditentukan dengan menghantar nadi ultrasonik pendek dan mengukur masa ia memantul kembali dari permukaan cecair.

Bahan PZT:



- Seramik piezoelektrik PZT4 mempunyai kelakuan berganda iaitu menerima dan menghantar, dengan kepekaan yang lebih tinggi dan kehilangan dielektrik yang lebih rendah.

- Seramik piezoelektrik PZT5 mempunyai pekali gandingan elektro-mekanikal yang lebih tinggi, pemalar dielektrik sederhana dan sensitiviti yang lebih tinggi.

- Seramik piezoelektrik PZT8 jenis penghantaran kuasa tinggi mempunyai sifat piezoelektrik yang baik, kekuatan mekanikal yang tinggi, medan paksaan yang tinggi, kehilangan dielektrik yang rendah dalam medan yang kuat.

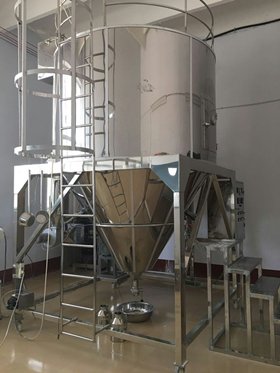

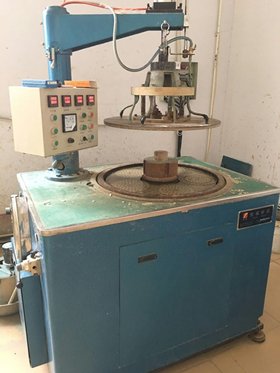

Imej Aplikasi:
