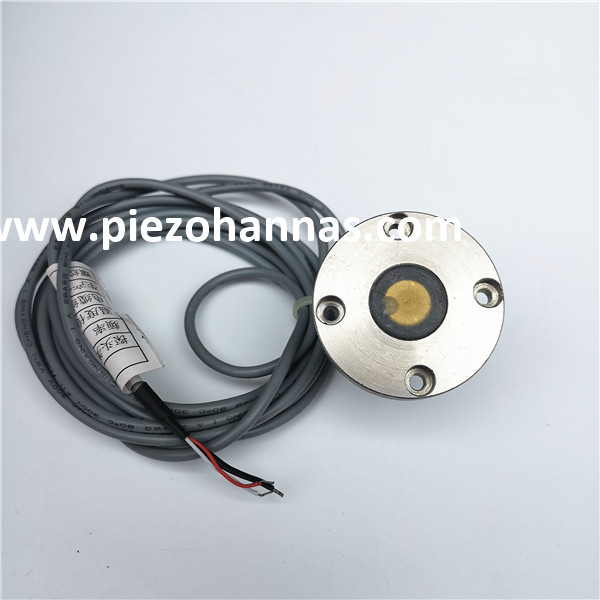

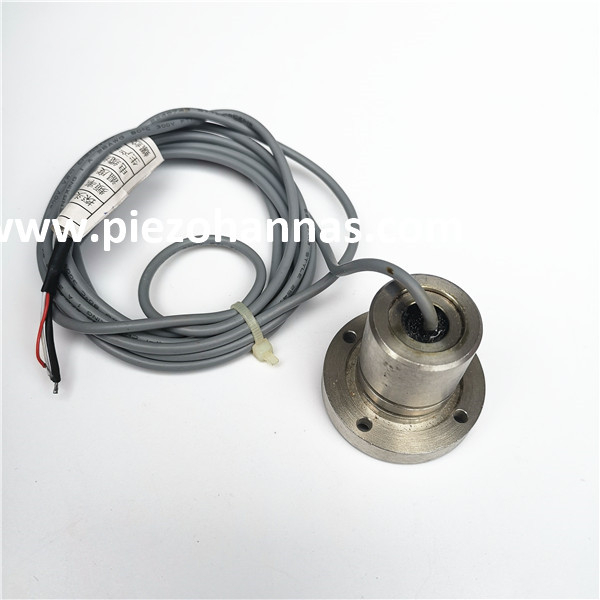

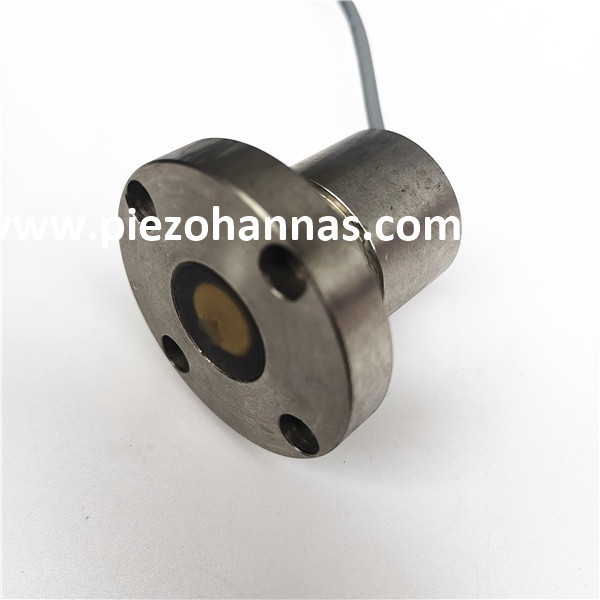

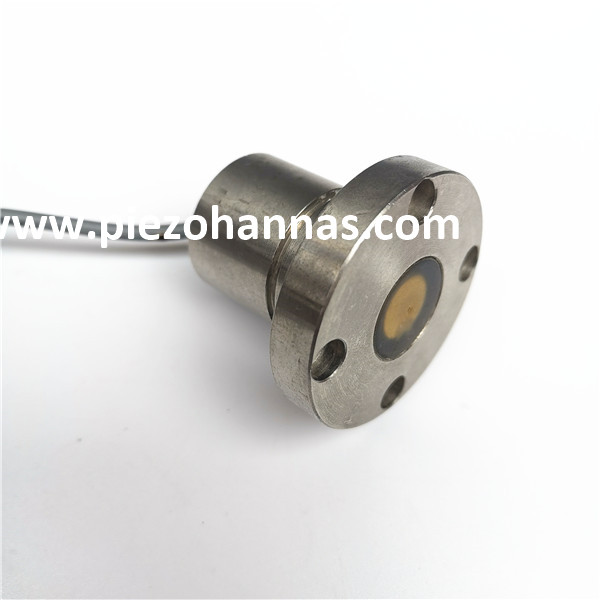

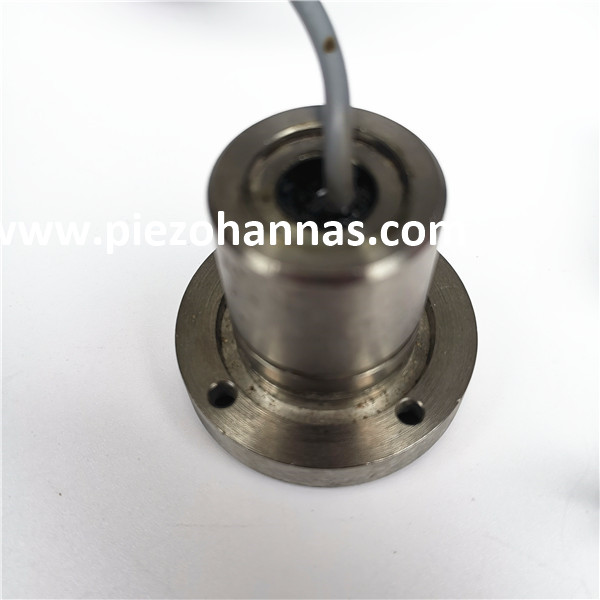

Dwi Frekuensi 200Khz/1 Mhz Transduser Ultrasonik Bawah Air untuk Pengukuran Kedalaman

N ame

Transduser bunyi gema 200KHz

Model

PHW-200/1M

Kekerapan

200KHz±5%

Jarak Pengesanan

200KHz 0.6～120m

1MHz 0.05～3m

lmpedans selari minimum

130Ω±20％

Kapasitansi

1100pF±20％ @1KHz

Sensitiviti

voltan pemacu transduser: 800 Vpp, Jarak: 0.8m,

Amplitud Gema: 150 mV （ 200KHZ ）

Kendalian Voltan

Voltan Puncak <300VPP

Operasi Suhu

-40～+80℃

Tekanan

≤ 3Kilos atau 0.3MPa

sudut

(Lebar Pancaran) Lebar Pancaran Separuh kuasa@-3dB：7.5°±1°, Sudut Tajam： 17.5°±4°(1MHz);

(Lebar pancaran) Lebar Pancaran separuh kuasa @-3dB：27.3°±1°, Sudut Tajam：67.3°±4°(200KHz)

Bahan Perumahan

LY12

Penggunaan

meter aliran ultrasonik，pencari julat kapal selam

Pemasangan Dimensi

Menyemak gambar rajah struktur produk

Tahap Perlindungan

IP68

Berat badan

135g±5％（Panjang：2m）

arahan pendawaian

    Antara Muka Bersepadu ：Merah: transduser+，Putih: transduser-,

Hitam: wayar terlindung，(tanpa sensor suhu）

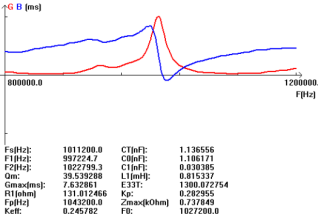

Keluk Kemasukan

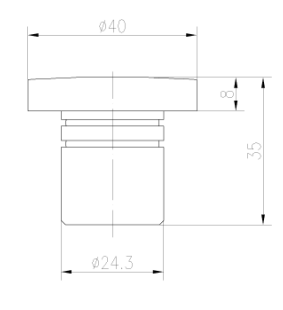

Gambarajah Struktur Produk
