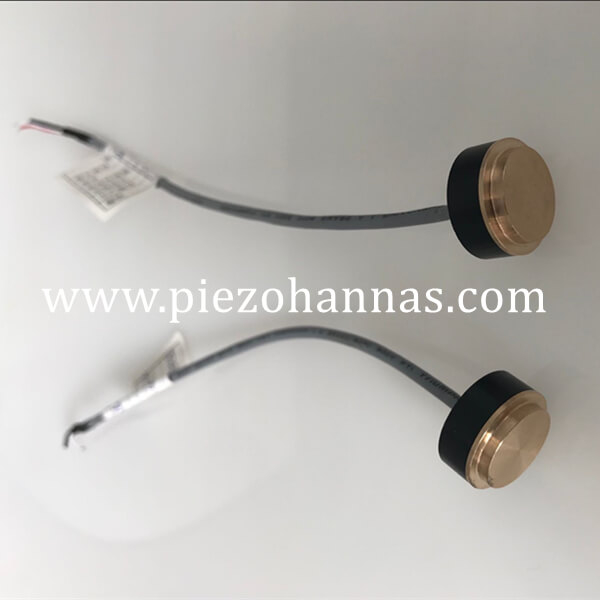

Loyang 1MHz Ultrasonik Flowmeter Transduser untuk Ultrasonik Flowmeter
barang |
Parameter Teknikal |
Imej |
|
Nama |
Transduser ultrasonik untuk meter aliran haba (sarung loyang) |
|
|
Model |
PL-1M-01J |
||
Kekerapan |
1MHz±30KHz |
||
Jarak Pengesanan |
0.05 ～ 3m |
||
lmpedans selari minimum |
50Ω±20 ％ |
||
1200pF±20 ％ @1KHz |
|||
Sensitiviti |
Voltan Pemanduan： 24Vpp 、Jarak：0.3m、 Amplitud Gema: 320mV |
||
-40～ +80 ℃ |
|||
≤3Kilos atau 0.3MPa |
|||
(Lebar Pancaran )Lebar Pancaran Separuh kuasa @-3dB:5°±1， Sudut Tajam： 12°±2 |
|||
Bahan Perumahan |
loyang |
||
Penggunaan |
Meter aliran ultrasonik, pencari julat kapal selam |
||
Semak rajah struktur produk di bawah |
|||
Tahap Perlindungan |
IP68 |
||
Berat badan |
17g±5 ％（Panjang : 25cm ) |
||
Arahan Pendawaian |
merah:transduser + ，Putih:transduser -,Hitam: wayar terlindung （wayar penderia suhu adalah pilihan）
|
||
Keluk Kemasukan |
Gambarajah Struktur Produk |
||
|
|
||
Rajah Skema Litar Ujian Transduser
Gambarajah Ujian Gema Transduser:
persekitaran ujian ialah 0.6 meter dan titik ujian ialah ECHO×1
Keluk kemasukan transduser:
Gambarajah Skema Penderia Suhu:
Aplikasi meter aliran ultrasonik:
Meter aliran ultrasonik menggunakan gelombang bunyi pada frekuensi di luar julat pendengaran (biasanya 0.5, 1, atau 4 MHz). Isyarat ultrasound ini dihantar ke dalam aliran cecair yang mengalir dengan menggunakan transduser basah (sisipan) yang membuat sentuhan terus dengan transduser cecair atau luaran (pengapit) yang menghantar ultrabunyi melalui dinding paip. Meter aliran ultrasonik pengapit membolehkan pengguna mengukur kadar aliran isipadu cecair dalam paip tanpa perlu menembusi paip yang mengurangkan kos pemasangan dan penyelenggaraan.
Meter aliran cecair ultrasonik masa transit biasa menggunakan dua transduser ultrasonik yang berfungsi sebagai pemancar dan penerima ultrasonik. Meter aliran ultrasonik beroperasi dengan menghantar dan menerima letusan ultrasound secara bergantian antara kedua-dua transduser dengan mengukur masa transit yang diperlukan untuk bunyi bergerak antara dua transduser dalam kedua-dua arah. Perbezaan dalam masa transit (∆ masa) yang diukur adalah berkadar terus dengan halaju cecair dalam paip.
