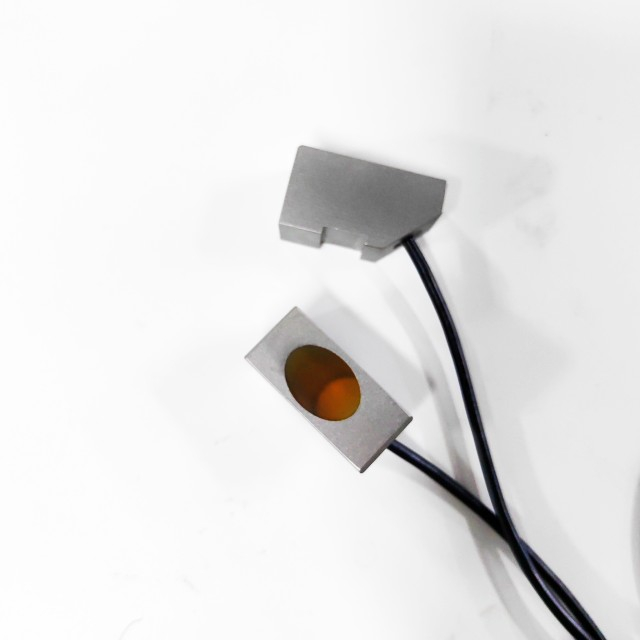

Transduser Ultrasonik Pengapit 1MHz untuk Pengukuran Aliran Air

     Transduser Ultrasonik Pengapit 1MHz untuk Pengukuran Aliran Air



Spesifikasi:

barang	Parameter Teknikal		Imej
Nama	1MHz Transduser ultrasonik
Model	PHYW-1M-02S
Kekerapan	1M Hz ± 5%
minimum lmpedans selari	220Ω± 20％
Kapasitansi	1200p F ± 20％ @1KHz
Sensitiviti	Voltan pemacu tanpa beban ： 24V ，Jarak 0.3m， amplitud gema : 400m V
Beroperasi Voltan	Puncak Voltan ＜ 300Vpp
Beroperasi Suhu	-40～ +80 ℃
Tekanan	≤ 10Kilo atau  1MPa
Perumahan Bahan	304+PI
Penggunaan	Pengesanan aliran pengapit dan sebagainya
Saiz pemasangan	Lihat lukisan struktur produk untuk butiran
Tahap Perlindungan	IP68
Berat badan	72g ± 5％（ Panjang ： 1m ）
Arahan Pendawaian	Merah: Transduser +, putih: Transduser - Hitam: perisai ( sensor suhu  adalah pilihan )
Keluk Kemasukan		Gambarajah Struktur Produk



Gambar rajah blok transduser ultrasonik:





Gambarajah Skema Penderia Suhu:





 Aplikasi meter aliran ultrasonik pengapit:

Meter aliran ultrasonik pengapit mempamerkan faedah pemprosesan isyarat digital: ketepatan peneraju pasaran, imuniti bunyi dan kebolehpercayaan. Perlu lebih meyakinkan? Terdapat juga kadar kemas kini data berkelajuan tinggi dan kemesraan pengguna yang unggul pada setiap peringkat pemasangan dan operasi. Tanpa penurunan tekanan atau kehilangan tenaga, nisbah turndown yang luas dan penderia tidak mengganggu yang boleh dipasang tanpa memotong ke dalam paip – ​​anda tidak boleh salah dengan pengapit untuk pengukuran aliran cecair.
