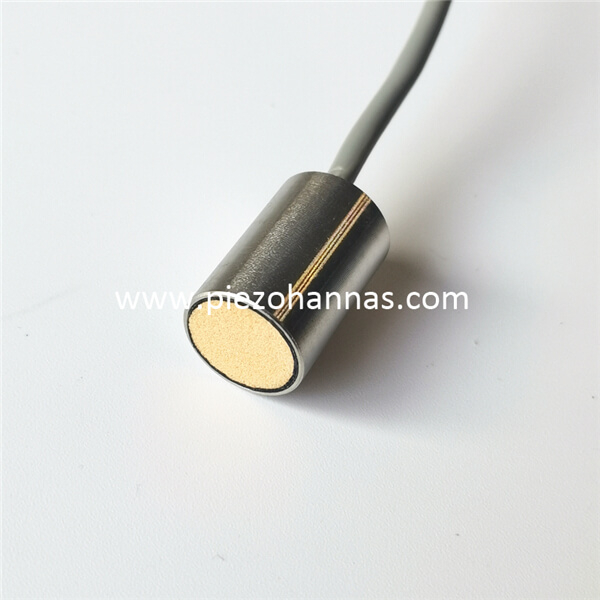

200KHz ステンレス製レベルセンサー用超音波トランスデューサ

   200KHz ステンレス製レベルセンサー用超音波トランスデューサ

技術パラメータ：

アイテム	技術的パラメータ		画像
名前	200KHz超音波 トランスデューサ
モデル	PHA-200-01C
頻度	200KHz±5%
検出距離	0.10～ 1.5m
最小 並列インピーダンス	1000Ω±20 ％
キャパシタンス	450pF±20 ％ @1KHz
感度	駆動電圧：800Vpp、距離：0.3m、 エコー振幅：35mV
オペレーティング 電圧	ピーク 電圧＜ 1000VPP
オペレーティング 温度	-40～ +80℃
プレッシャー	≤3キロまたは 0.3MPa
角度	(ビーム幅) 半値ビーム幅@-3dB:8°±2、 鋭角: 20°±4
ハウジング材質	304ステンレス鋼
使用法	超音波 レベル ゲージ,監視,耐衝撃性, 安全
インストール 寸法	サイズ： 12*10
保護レベル	IP68
重さ	12g±5 ％ （長さ：40cm）
配線説明書	一体型：赤+、白-、黒：シールド線
アドミタンス曲線		製品構成図

 トランスデューサのテスト回路図:

距離測定アプリケーション:

超音波センサはその名のとおり、超音波を利用して距離を測定します。センサヘッドが超音波を発信し、対象物からの反射波を受信します。超音波センサーは、発信と受信の間の時間を測定することによって対象物までの距離を測定します。光学式センサーには送信機と受信機がありますが、超音波センサーは発信と受信の両方に単一の超音波素子を使用します。反射型超音波センサでは、1 つの振動子が交互に超音波の発信と受信を行います。これによりセンサヘッドの小型化が可能になります。
