PS1000K0112
Piezohannas
PS1000K0112

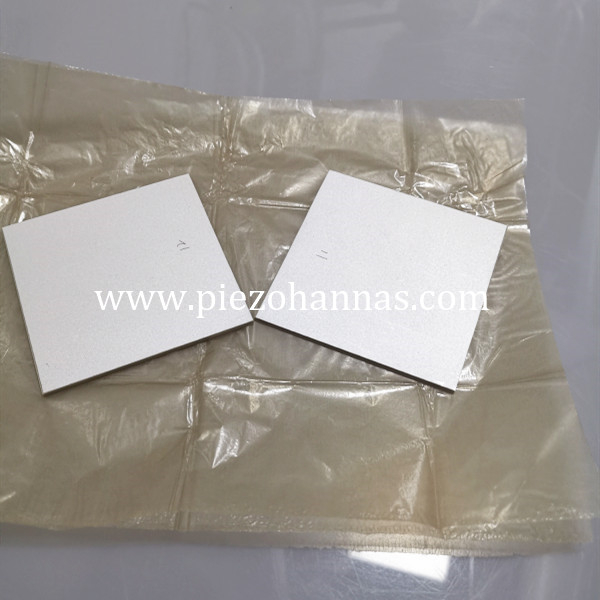

Piastra piezoceramica in ceramica PZT 5A per accelerometro piezoelettrico
WuHan Piezohannas Tech.Co., Ltd è un produttore di ceramiche piezoelettriche, trasduttori ultrasonici e altri dispositivi ultrasonici con una forte forza tecnologica. Con un sistema di gestione della qualità e un settore di ricerca e sviluppo , i nostri prodotti sono ampiamente utilizzati nella maggior parte delle applicazioni.
- Materiale piezoelettrico: PZT5
- Dimensioni: 51 x 51 x 5 mm
-Applicazione: accelerometro piezoelettrico
La gamma di piezoceramici rettangolari/quadrati:
Lunghezza: 3 mm-176 mm
Larghezza: 1 mm-120 mm
Altezza: 0,1 mm-30 mm
Valore tipico delle prestazioni dei materiali PZT 'SOFT':
Materiali PZT 'morbidi'. |
Il tipo di materiale morbido |
||||||||
Proprietà |
PSnN-5 |
PLiS-51 |
PZT-51 |
PZT-52 |
PZT-53 |
PZT-5H |
PZT-5X |
||
Costante dielettrica |
ɛTr3 |
1600 |
2000 |
2200 |
2400 |
2600 |
3200 |
4500 |
|
Fattore di accoppiamento |
KP |
0.6 |
0.62 |
0.62 |
0.63 |
0.64 |
0.68 |
0.7 |
|
K31 |
0.35 |
0.35 |
0.35 |
0.35 |
0.36 |
0.38 |
0.4 |
||
K33 |
0.68 |
0.7 |
0.68 |
0.7 |
0.7 |
0.76 |
0.77 |
||
Kt |
0.5 |
0.52 |
0.5 |
0.5 |
0.5 |
0.52 |
0.53 |
||
Coefficiente piezoelettrico |
d31 |
10-12 m/v |
-170 |
-197 |
-186 |
-204 |
-227 |
-275 |
-300 |
d33 |
10-12 m/v |
400 |
450 |
500 |
520 |
550 |
620 |
750 |
|
g31 |
10-3vm/n |
-12 |
-11.1 |
-9.6 |
-9.8 |
-9.9 |
-9.7 |
-7.5 |
|
g33 |
10-3vm/n |
28 |
25.4 |
25.6 |
24.5 |
23.9 |
22 |
18.8 |
|
Coefficienti di frequenza |
N.P |
2000 |
1920 |
1980 |
1980 |
1960 |
1900 |
1960 |
|
N1 |
1466 |
1407 |
1451 |
1451 |
1437 |
1393 |
1437 |
||
N3 |
1825 |
1925 |
1900 |
1900 |
1755 |
1550 |
1800 |
||
Non |
2100 |
2100 |
2150 |
2150 |
2150 |
2100 |
2200 |
||
Coefficiente di cedevolezza elastica |
Se11 |
10-12m2/n |
16.6 |
18 |
16.7 |
17 |
17.4 |
18 |
19 |
Fattore di qualità meccanica |
Qm |
85 |
80 |
80 |
75 |
75 |
70 |
65 |
|
Fattore di perdita dielettrica |
Tgδ |
% |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Densità |
ρ |
g/cm3 |
7.5 |
7.5 |
7.6 |
7.6 |
7.6 |
7.5 |
7.5 |
Temperatura di Curie |
Tc |
°C |
350 |
345 |
270 |
270 |
270 |
230 |
165 |
Modulo di Young |
YE11 |
<109 N/m2 |
60 |
56 |
60 |
59 |
57.5 |
56 |
53 |
Rapporto Veleno |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.39 |
||
Applicazioni dell'accelerometro piezoelettrico:
