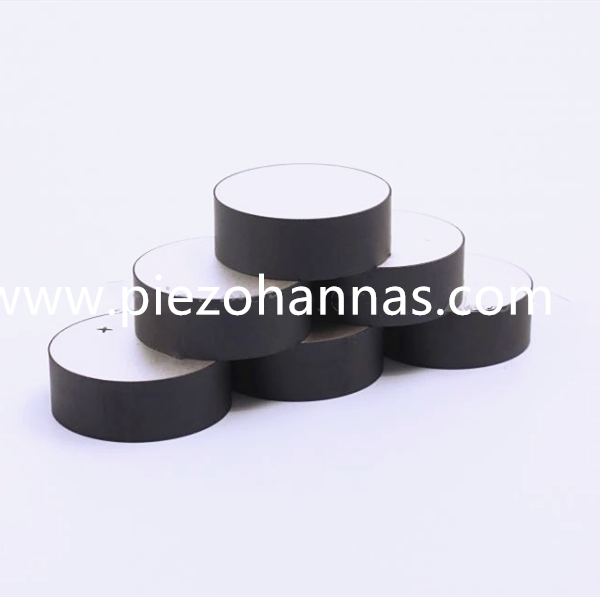

Titanato di bario con asta piezoelettrica in ceramica piezoelettrica senza piombo

              Titanato di bario con asta piezoelettrica in ceramica piezoelettrica senza piombo

WuHan Piezohannas Tech.Co., Ltd è un produttore di ceramiche piezoelettriche, trasduttori ultrasonici e altri dispositivi ultrasonici con una forte forza tecnologica. Con un sistema di gestione della qualità e un settore di ricerca e sviluppo, i nostri prodotti sono ampiamente utilizzati nella maggior parte delle applicazioni.

produttori di dischi ceramici

sensore di vibrazione del disco piezoelettrico

disco piezoelettrico senza piombo

Dimensione:

Diametro 19 mm, altezza 6,83 mm

Frequenza radiale Fs: 397KHz ± 5%

Costante piezoelettrica d33 >140

Larghezza di banda di frequenza ΔF > 18000

Perdita dielettrica tg δ: <0,6%

Capacità statica Cs: 450pF±12,5%

Dimensioni standard dei dischi piezoelettrici:

Diametro: 2 mm-120 mm
Spessore: 0,1 mm-30 mm

ceramico piezoelettrico senza piombo : Materiale

 La ceramica piezoelettrica senza piombo e senza piombo del titanato di bario co-drogato Co-Al è stata sviluppata con successo dalla società Yuhai attraverso ripetuti esperimenti. Attraverso la ricerca sull'influenza del co-doping Co-Al sulla struttura e sulle proprietà delle ceramiche piezoelettriche a base di titanato di bario, la tecnologia di formulazione e preparazione delle ceramiche piezoelettriche a base di titanato di bario è stata ottimizzata. Il BaTiO3 di Yuhai è stato preparato mediante il metodo convenzionale di sinterizzazione in fase solida, con costante piezoelettrica d33 (>170pC/N), perdita dielettrica tgδ≤0,5% e coefficiente di accoppiamento meccanico Kp≥0,34.



Materiale piezoelettrico senza piombo BaTiO3			Materiale senza piombo
Proprietà			BaTiO3
Costante dielettrica	ɛTr3​​		1260
Fattore di accoppiamento	KP​		0.34
	K31		0.196
	K33		0.43
	Kt​		0.32
Coefficiente piezoelettrico	d31	10-12m/v	-60
	d33	10-12m/v	160
	g31	10-3vm/n	-5.4
	g33	10-3vm/n	14.3
Coefficienti di frequenza	N pag		3180
	N1		2280
	N3
	N t		2675
Coefficiente di cedevolezza elastica	S e11	10-12m 2/n	8.4
Fattore di qualità meccanica	Qm		1200
Fattore di perdita dielettrica	Tgδ	%	0.5
Densità	ρ	g/cm3	5.6
Temperatura di Curie	Tc	°C	115
Modulo di Young	YE​11	<10 9N/m3	119
Rapporto Veleno			0.33
