PZT materijal piezokeramički kristalni disk pretvornik cijena

1.Opis proizvoda

.Dimenzija (promjer×debljina)

: 16 mm x 0,4 mm

Piezokeramički kristalni disk: PZT4,PZT5,PZT8

Električne karakteristike:

Frekvencija (KHz)	5 MHz
Kapacitivnost (pf)	5400
Impedancija Zt(Ω)	5
Koeficijent sprezanja - kt	0.44

Piezokeramički kristalni disk

Primjena: za ultrazvučni čistač, ultrazvučno zavarivanje, ultrazvučni senzor za mjerenje udaljenosti, ultrazvučni detektor,

ultrazvučna stomatološka jedinica. Ultrazvučna ljepota. ultrazvučni motor, ultrazvučni  transformator,

I paljenje, senzori za parkiranje automobila i drugi emanantni pretvornici velike snage.

2. Neka standardna veličina piezo diska

asortiman p iezokeramičkih kristalnih diskova za proizvodnju:

Promjer: 2 mm-120 mm
Debljina: 0,1 mm-30 mm

Veličina= Promjer*Debljina (mm)

Kt (%)=Koeficijent elektromehaničke sprege



Veličina	Debljina Frekvencija ft (MHz)	Kapacitet C(pf)	Impedancija Zt(Ω)	Kt (%)
8 × 1	2,0±5%	530±10%	0.65	≥43
8 × 1	2,0±5%	850±10%	0.64	≥44
8 × 2	1,0 ±5%	265±10%	0.65	≥43
8 × 2	1,0 ±5%	430±10%	0.64	≥44
10 × 1	2,0 ±5%	840±10%	0.65	≥44
10 × 1	2,0 ±5%	1350±10%	0.64	≥43
10 × 2	1,0 ±5%	420±10%	0.65	≥44
10 × 2	1,0 ±5%	680±10%	0.65	≥45
15×2	1±30%	1450±15%	≤2	≥45
16×0,4	5,0±5%	5400±15%	≤5	≥45
16×1	2,0 ±5%	2200±10%	0.65	≥45
16×1	2,0 ±5%	3600±10%	0.65	≥45
16×2,1	1,0±5%	1000±15%	≤4	≥45
16 × 1,25	1,7±5%	1200±20%	≤1,5	≥45
20×1.2	1.65± 5%	1180± 5%	≤2.5	≥45
20×1.25	1.7± 5%	1900± 20%	≤2.5	≥45
20×2.0	1.0± 5%	1650± 15%	≤4	≥45
25×0.4	5.0± 5%	1280± 15%	≤4	≥45
25×0.89	2.4± 5%	2300± 20%	≤2	≥45
25×1.2	1.65± 5%	1350± 15%	≤2	≥45
25×1.25	1.7± 5%	2100± 20%	≤2.0	≥45
25×1.0	2.0± 5%	5800± 15%	≤4	≥45
25×2.0	1.0± 5%	2700± 15%	≤4	≥45
28×1.0	2.0± 5%	6940± 15%	≤4	≥45
28×1.7	1.2± 5%	3880± 15%	≤3	≥45
28×2	1± 5%	3850± 15%	≤3	≥45
28×2	1± 5%	3300± 15%	≤3	≥45
30×3.0	66.7	2730± 12,5%	≤3	≥45
35×3.0	63.0	3100± 12,5%	≤3	≥45
38×6.5	59.9	1580± 12,5%	≤3	≥45
40 × 2	1± 5%	7200±10	0.65	≥45
45×3.0	50.0	5100± 12,5%	≤3	≥45
45×3.5	50.0	4700± 12,5%	≤3	≥45
50×3.0	46.0	5800± 12,5%	≤3	≥45
50×3.5	46.0	6300± 12,5%	≤3	≥45
50×5.0	46.0	4150± 12,5%	≤3	≥45
60×2.0	1.0	14500± 15%	≤3	≥45





3.PZT Materijal



Obično pružamo P-41,P-42,P-43,P-51,P-52,P-53,P-81,P-82,P-83,PSnN-5,

PMgN-51,PZT-5H,PZT-5X,PCrN-4,PliS-51,PbaS-4,PbaS-5,BaTio3 ..

PZT materijali su kategorizirani kao funkcionalna keramika. U senzorima omogućuju pretvaranje sila,
pritisaka i ubrzanja u električne signale, au zvučnim i ultrazvučnim pretvornicima
i aktuatorima pretvaraju električne napone u vibracije ili deformacije. Piezoelektrični materijali
se klasificiraju prema kemijskom sastavu s jedne strane, te prema specifičnim
uvjetima primjene s druge strane.

 PZT keramika se koristi u raznim primjenama. Meki (senzorski) PZT keramički prahovi obično se koriste
kada je važno visoko spajanje i/ili visoka osjetljivost naboja, kao što su senzori protoka ili razine;
aplikacije ultrazvučnog nerazornog ispitivanja/evaluacije (NDT/NDE); ili za točne preglede automobilskih,
konstrukcijskih ili zrakoplovnih proizvoda. Karakteristike materijala uključuju visoku dielektričnu konstantu; visoka spojka;
visoka osjetljivost na naboj; visoka gustoća s finom zrnastom strukturom; visoka Curiejeva točka; i čist
frekvencijski odziv bez šuma.

Tvrdi (velike snage) PZT keramički prahovi koriste se kada su potrebne karakteristike visoke snage,
uključujući primjene kao što je stvaranje ultrazvučne ili visokonaponske energije u ultrazvučnim čistačima,
sonarnim uređajima itd. Važne karakteristike praha uključuju visoku konstantu piezoelektričnog naboja (d33); veći
mehanički faktor kvalitete koji smanjuje mehaničke gubitke i omogućuje nižu radnu temperaturu; nizak
faktor disipacije koji osigurava hladniji i ekonomičniji rad; visoka dielektrična stabilnost; i nizak
mehanički gubitak u zahtjevnim uvjetima.

4.Primjena piezoelektrične keramike

ultrazvučni mjerači protoka	hidrofoni	akcelerometri
p iezo pretvornik vibracija	pretvarač raspršivača	disperzija materije
plinski zapaljivači udarnog tipa	precizna kontrola pokreta	senzori pritiska
akcelerometri	plinski zapaljivači udarnog tipa	precizna kontrola pokreta
mikrofoni	glazbena preuzimanja	dijagnostički medicinski ultrazvuk
stvaranje zvuka	senzori razine	ultrazvučni raspršivači
sonarni pretvarač	ultrazvučni aparat za mikro spajanje	senzor debljine stijenke
podvodni ehosonderi	visokofrekventni pretvarači	senzori visokog naprezanja tlaka
plin tipa stiskanja	palitelji pokretači velike snage	vibracijski motori
transformatori	ultrazvučno zavarivanje	ultrazvučna kirurgija
senzor naprezanja materijala	prikupljanje piezo elektriciteta	biomedicinska sonda
prikupljanje piezo elektriciteta	sonda za traženje ribe	senzor kompresije
piezo ekspanzijski senzor	pretvarač ljepote	Ultrazvučno miješanje
kalkulatori,	telefoni	senzor auto alarma
monitor embrija	srce reflektoskop reflektor	pedometar
ultrazvučni medicinski	u ultrazvučno čišćenje	sonokemija

5. Značajke

1. Visoka učinkovitost: visoki mehanički parametar Q, učinkovita transdukcija između struje i zvuka iznad 95%.
2. Visoka amplituda: snaga pretvarača je poboljšana pričvršćivanjem vibratora velike brzine izravno na bazu utora za pranje s vijkom. U usporedbi s magnetskim ekspanzijskim vibratorom, njegova amplituda se može poboljšati iznad 50%.
3. Dobra otpornost na toplinu: veliki raspon radne temperature, niska impedancija rezonancije i toplinska produktivnost.
4. Dobra konstrukcija: pričvršćena vijcima, jednostavna za sastavljanje, visoka pouzdanost.
5. Život više od 5000 sati

6. Visoka učinkovitost elektromehaničke pretvorbe

6.Naša usluga

Pakiranje : prvo svi koristimo dvoslojnu pjenu kako bismo zamotali piezo keramički duo kako bi bio lomljiv, a zatim koristimo odgovarajuću kutiju da ga stavimo unutra i čvrsto zalijepimo kako bismo bili sigurni da je savršeno.

Vrijeme isporuke : standardni proizvod bit će otpremljen unutar 2 radna dana nakon primljene uplate.

Načini plaćanja:  T/T, Paypal, West Union

Jamstvo: 100% potpuno novo po izlasku iz tvornice. Prodavatelj jamči kvalitetu proizvoda (isključujući potrošne dijelove) u razdoblju od 1 godine od datuma završetka probnog rada pod vodstvom našeg tehničara.

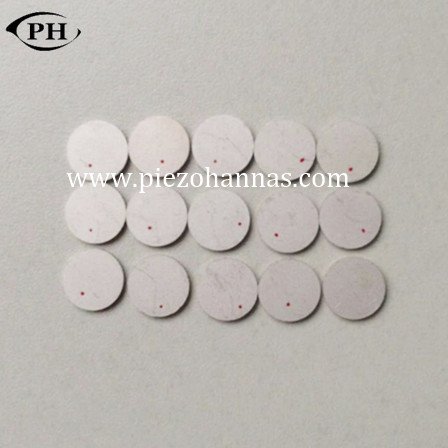

7.Slike
