PS1000K0151
Piezohannas
PS1000K0151

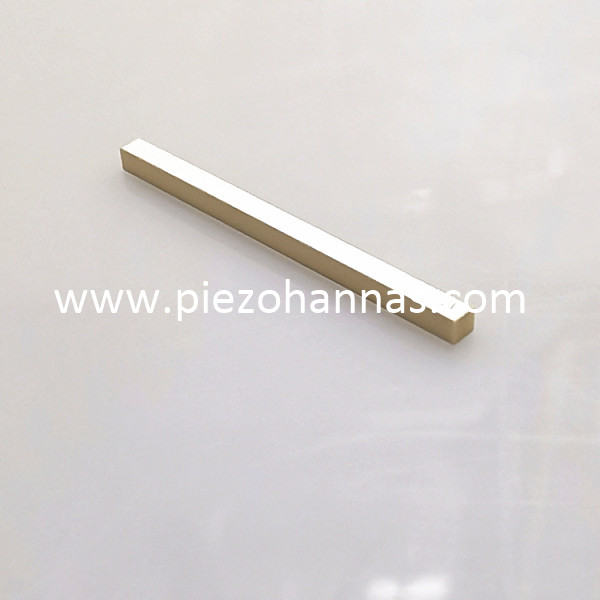

Piezoelektrična traka niske frekvencije PZT41 za hidrofon
WuHan Piezohannas Tech.Co., Ltd je proizvođač piezoelektrične keramike, ultrazvučnih pretvarača i nekih drugih komponenti sa snažnom tehnološkom snagom. Uz sustav upravljanja kvalitetom i sektor istraživanja i razvoja, naši se proizvodi intenzivno koriste u većini aplikacija.
Asortiman piezokeramičkih ploča/traka:
Duljina: 1 mm-200 mm
Širina: 1 mm-200 mm
Visina: 0,1 mm-30 mm
Izbor metalizacije (srebro, nikal, zlato i drugi na zahtjev)
Širok izbor PZT formulacija
Tipična vrijednost izvedbe 'tvrdih' PZT materijala:
Tvrdi' PZT materijali |
PZT-41 |
PZT-42 |
PZT-43 /4D |
PZT-82 |
PBaS-4 |
||
Dielektrična konstanta |
ɛ T r3 |
1050 |
1250 |
1420 |
1100 |
1900 |
|
Faktor sprezanja |
K P |
0.58 |
0.58 |
0.58 |
0.52 |
0.59 |
|
K31 |
0.32 |
0.33 |
0.34 |
0.3 |
0.34 |
||
K33 |
0.66 |
0.67 |
0.68 |
0.57 |
0.68 |
||
K t |
0.48 |
0.48 |
0.48 |
0.4 |
0.49 |
||
Piezoelektrični koeficijent |
d31 |
10-12m/v |
-106 |
-124 |
-138 |
-100 |
-160 |
d33 |
10-12m/v |
260 |
280 |
300 |
240 |
380 |
|
g31 |
10-3vm/n |
-11.4 |
-11.2 |
-11 |
-10.3 |
-9.5 |
|
g33 |
10-3vm/n |
28 |
25.3 |
24 |
25 |
22.6 |
|
Frekvencijski koeficijenti |
N str |
2280 |
2200 |
2160 |
2280 |
2200 |
|
N1 |
1671 |
1613 |
1583 |
1671 |
1613 |
||
N3 |
1950 |
1900 |
1875 |
1950 |
1850 |
||
N t |
2250 |
2200 |
2200 |
2300 |
2200 |
||
Koeficijent elastične popustljivosti |
S e11 |
10-12m 2/ n |
11.8 |
12.7 |
13.2 |
11.6 |
13.2 |
Faktor mehaničke kvalitete |
Qm |
1000 |
800 |
600 |
1200 |
2200 |
|
Faktor dielektričnih gubitaka |
Tg δ |
% |
0.3 |
0.4 |
0.5 |
0.3 |
0.5 |
Gustoća |
ρ |
g/cm3 |
7.5 |
7.5 |
7.5 |
7.6 |
7.5 |
Curiejeva temperatura |
Tc |
°C |
320 |
320 |
320 |
310 |
310 |
Youngov modul |
Y E11 |
<10 9N/m3 |
85 |
79 |
76 |
86 |
76 |
Omjer otrova |
0.3 |
0.3 |
0.3 |
0.3 |
0.33 |
Nazivne veličine i tolerancije:
Geometrija |
Veličina (mm) |
Tolerancija |
Diskovi |
Promjer: 3 do 200 |
Tolerancija prema piezoelektričnim elementima Industrijski standard. |
Debljina: 0,2-25 |
||
Cijevi |
Duljina: 1-100 |
|
OD: 6-180 |
||
ID: 5-150 |
||
Zid: 0,5-15 |
||
Ploče |
Duljina: 1-200 |
|
Širina: 1-200 |
||
Debljina: 0,2-25 |
||
Sfera |
OD: 6-160 |
|
ID: 4-150 |
||
Zid: 1-10 |
||
Prstenje |
OD: 3-180 |
|
ID: 1-150 |
||
Debljina : 0,2-25 |
||
Za sve veličine |
Ravnost |
± 0,03 |
Koncentričnost |
± 0,10 |
|
Okomitost |
± 0,10 |
|
Paralelizam |
± 0,05 |
Nazivne električne tolerancije:
Piezoelektrična svojstva |
± 5% |
Relativna dielektrična konstanta |
± 15% |
