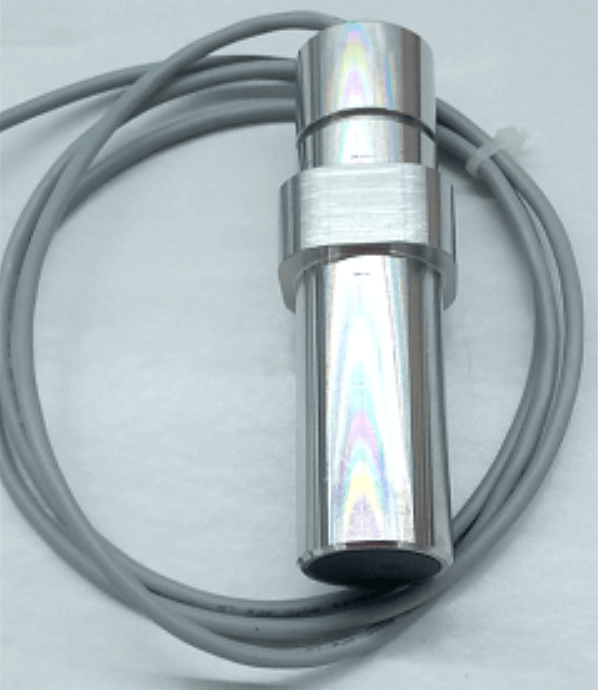

1MHz podvodni ultrazvučni pretvarač od nehrđajućeg čelika za mjerenje protoka

1MHz podvodni ultrazvučni pretvarač od nehrđajućeg čelika za mjerenje protoka

Tehnički parametri:

Predmeti	Tehnički parametri		Slika
Ime	1MHz podvodni ultrazvučni pretvara=1MHz podvodni ultrazvučni pretvarač
Model	PH W-1M- B
Frekvencija	1MHz ± 5%
Udaljenost detekcije	0.05 ～ 3m
Minimalna paralelna impedancija	120Ω±20 ％
Kapacitet	1750pF±20 ％ @1KHz
Osjetljivost	d pogonski napon : : 24 V 、: m 0.3Amplituda 、odjeka Udaljenost 500 mV
Operativni Napon	Vrh Napon ＜ 300Vpp
Operativni Temperatura	-40～ +80 ℃
Pritisak	≤10 kilograma ili  1MPa
Kut	(Širina snopa ) Širina snopa pola snage @ -3dB: 3.5°± 10%， Oštar kut: 8.2°± 10%
Materijal kućišta	316L
korištenje
Montaža Dimenzija	Pogledajte crtež strukture proizvoda za detalje
Razina zaštite	IP68
Težina	320g±5 ％（ duljina žice :： 1m ）
Upute za ožičenje	Crvena: sonda +, bijela: sonda -, crna: oklopljena žica; (senzor temperature nije obavezan)
Krivulja admitancije		Dijagram strukture proizvoda

Blok dijagram ultrazvučnog pretvarača:

Shematski dijagram senzora temperature  (model: MF58_502F3470) :


Upute za kabel integriranog tipa:

1. Upute za ožičenje sonde: sučelje (3pin, 2,54 mm terminal)
Crveno: sonda +
bijelo: sonda -
crno: oklop


2. Upute za kabel senzora temperature: sučelje (3pin, 2,0 mm terminal)

Crveno i crno su ožičenje temperaturnog senzora

Razdvojeni tip: standardni kabel od 10 m, sa svakih dodatnih 50 m kabela, slabljenje signala je 6 dB

Upute za trožilno ožičenje:

    Crveno: sonda +
     plavo: temperaturni senzor +
     crno: javno

 - Upute za četverožilno ožičenje:

crveno: sonda +
žuto: sonda -
plavo, crno: temperaturni senzor

Primjena ultrazvučnog mjerača protoka:

Ultrazvučni mjerači protoka vode mjere brzinu tekućine koja prolazi kroz cijev koristeći ultrazvuk za mjerenje volumetrijskog protoka. U ultrazvučnom mjeraču protoka tekućine u prolaznom vremenu, ultrazvučni signal se prenosi u smjeru tekućine koja teče nizvodno, a zatim se drugi signal prenosi protiv tekućine koja teče uzvodno. U svom najosnovnijem obliku, vrijeme za zvučni puls da putuje nizvodno uspoređuje se s vremenom za puls da putuje uzvodno. Koristeći ovo diferencijalno vrijeme, izračunava se brzina sljedeće tekućine. Zatim mjerač izračunava volumenski protok u cijevi koristeći tu brzinu tekućine. Osim toga, BTU mjerenje energije može se izvesti iz volumetrijske brzine protoka i temperaturne razlike između vrućih i hladnih krakova. Ultrazvučni mjerači sa stezaljkama mogu mjeriti vodu izvan cijevi ispuštanjem zvučnih impulsa kroz stijenke cijevi, čime imaju fleksibilnost primjene i čine ih prikladnima za mjerenje protoka vode u velikim cijevima.
