Ábhar P5 Diosca Ceirmeacha Piezo do Bhraiteoirí Fad Ultrasonach

            Ábhar P5 Diosca Ceirmeacha Piezo do Bhraiteoirí Fad Ultrasonach

Tá WuHan Piezohannas Tech.Co., Ltd ina manufactuer de chriadóireacht piezoelectric, trasducers ultrasonaic le fórsa láidir teicneolaíochta.

diosca ceirmeach piezoelectric a cheannach

trasduchtóirí piezo diosca piezoelectric

ábhair piezoceramic diosca piezoelectric

Cur síos ar an Diosca Piezo Ceramics:



Trastomhas: 7.4mm
Tiús: 1.3mm
Ábhar: pzt5

Méid Caighdeánach Dioscaí Piezo:

raon diosca piezo le táirgeadh:

Trastomhas: 2mm-120mm
Tiús: 0.1mm-30mm

Paraiméadair Ábhar SOFT:



Ábhair PZT ' Bog '	An cineál ábhar bog
Airíonna			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Tairiseach Tréleictreach	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Fachtóir cúplála	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Comhéifeacht piezoelectric	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Comhéifeachtaí minicíochta	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Comhéifeacht comhlíonta leaisteacha	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Fachtóir cáilíochta machanical	Qm		85	80	80	75	75	70	65
Fachtóir caillteanas tréleictreach	Tg δ	%	2	2	2	2	2	2	2
Dlús	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Teocht Curie	Tc	°C	350	345	270	270	270	230	165
Modal Young	TÁ11	<109N/m2	60	56	60	59	57.5	56	53
Cóimheas Nimhe			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Feidhmchláir Braiteoirí Fad Ultrasonach le Comhpháirteanna Piezo-ceirmeacha

Seolann diosca piezo-ceirmeach aerthonn gearr ultrasonaic i dtreo an ruda a bhfuil a fhad le tomhas. Tá an fhuaimthonn frithchaite ag an réad seo agus faightear arís í leis an gcuid piezo-cheirmeach céanna. Feidhmíonn an chuid piezo-ceirmeach anseo mar sheoltóir agus glacadóir (modh ilphléacs ama). De ghnáth bíonn ciseal oiriúnaithe ag an gcuid piezo-ceirmeach ar an taobh radiating chun impedance fuaimiúil an trasduchtóra a mheaitseáil leis an aer. Braitheann an minicíocht a úsáideann an trasduchtóir (modh athshondais) anseo ar an raon inmhianaithe agus ar an taifeach. Dá airde an minicíocht, is airde an taifeach agus is giorra an raon, agus vice versa. Má tá an tonnfhad a eascraíonn as an minicíocht mór i gcomparáid le méid an trasducer, is é an toradh radaíocht sféarúil-chruthach ar an tosaigh tonn. Má tá an tonnfhad níos giorra ná an trasducer, tá sé radaithe díreach (i ndlúth-uillinn). Tá radaíocht faoi stiúir inmhianaithe i mbeagnach gach cás. Is iad na faid is féidir a thomhas go réasúnta ag baint úsáide as na córais seo ná idir 0.25 m agus 10 m. Is féidir an feidhmchlár seo a úsáid chun críocha éagsúla in uathoibriú tionsclaíoch, mar shampla, chun achar a thomhas, mar mhonatóir teorann nó mar chuntar (cláraítear réad gach uair a théann sé tríd an raon tomhais).

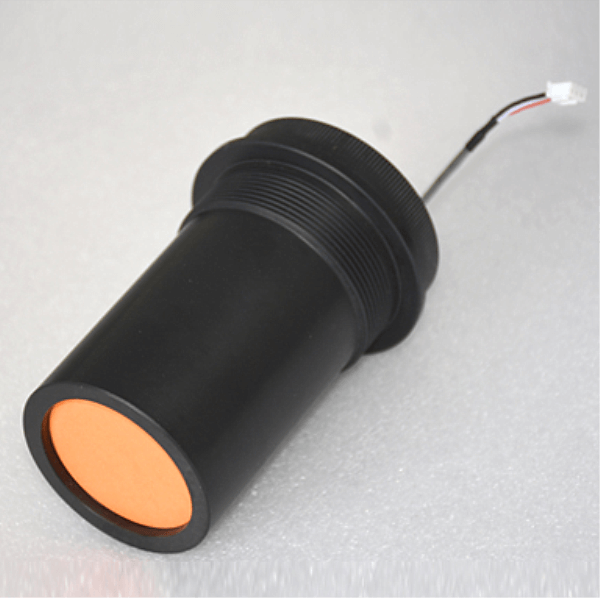

Íomhá Braiteoirí Fad Ultrasonach
