Éifeacht doppler 2MHz Trasduchtóirí piezoelectric ADCP trasduchtóirí fuaimiúla faoi uisce

Éifeacht Doppler 2MHz ADCP Trasduchtóirí piezoelectric Trasduchtóirí Fuaimiúla



 1. Réamhrá



Méadar srutha hidreafhuaimneach atá i bpróifíleoir srutha Doppler (ADCP) atá cosúil le sonóra, a úsáidtear chun treoluas srutha uisce a thomhas thar raon doimhneachta ag baint úsáide as éifeacht Doppler na dtonnta fuaime scaipthe siar ó cháithníní laistigh den cholún uisce.

Tomhaiseann Próifíleoir Reatha Doppler Fuaimiúil (ADCP) sruthanna aigéin trí úsáid a bhaint as an bprionsabal 'Doppler shift.' Má tá feadóg traenach cloiste i bhfad uait, tá cur amach agat ar éifeacht Doppler. De réir mar a thagann an traein níos gaire, éiríonn an pháirc fheadóg níos airde. De réir mar a bhogann an traein, íslíonn an pháirc feadóg. Tá an t-athrú ar pháirc i gcomhréir le luas na traenach.

2. Paraiméadair theicniúla:

Míreanna	Paraiméadair Theicniúla		Íomhá

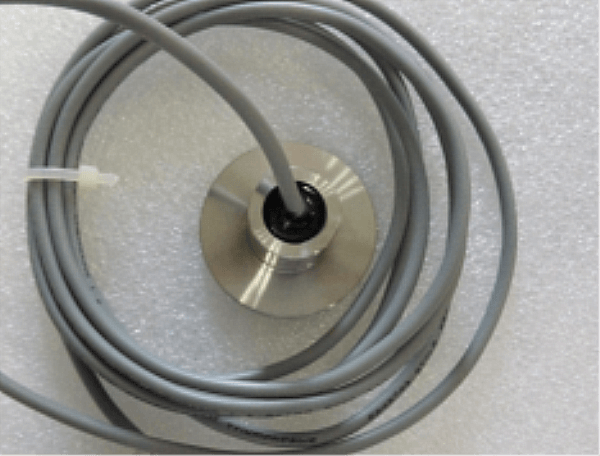

Ainm	ADCP trasducer ultrasonaic
Múnla	PH W- 2M-01T
Minicíocht	2MHz ± 5%
Fad Braite	0.03 ～ 2m
íosmhéid lmpedance comhthreomhar	3.5Ω±20 ％
Cumas	5600pF±20 ％ @1KHz
Íogaireacht	Voltas astaithe: 24Vpp, Fad: 0.3m, Aimplitiúid macalla: 4.5V
Oibriúcháin Voltas	Buaic Voltas ＜150VPP
Oibriúcháin Teocht	-40～ +80 ℃
Brú	≤3 Kilos nó 0.3MPa
Uillinn	(Leithead an Bhíoma ) Leithead an Bhíoma Leathchumhachta @-3dB:2° ±0.5, Uillinn ghéar:5°±1
Tithíochta Ábhar	ábhar ilchodach
Úsáid	Próifíleoirí Reatha Acoustic Doppler ( ADCP )
Suiteáil Toise	Féach ar an líníocht struchtúr táirge
Leibhéal Cosanta	IP68
Meáchan	11.5g±5 ％ (Fad: 1m)
Treoracha Sreangaithe	Dearg+，Bán-，Dubh: sreang sciath ； （gan braiteoir teochta de réir réamhshocraithe）
Cuar Iontrála		Léaráid Struchtúr Táirge





Léaráid Scéimreach Braiteoir Teochta 3. Trasduchtóir , Léaráid Scéimreach Chuarda Tástála
