PS1000K0103
Piezohannas
PS1000K0103

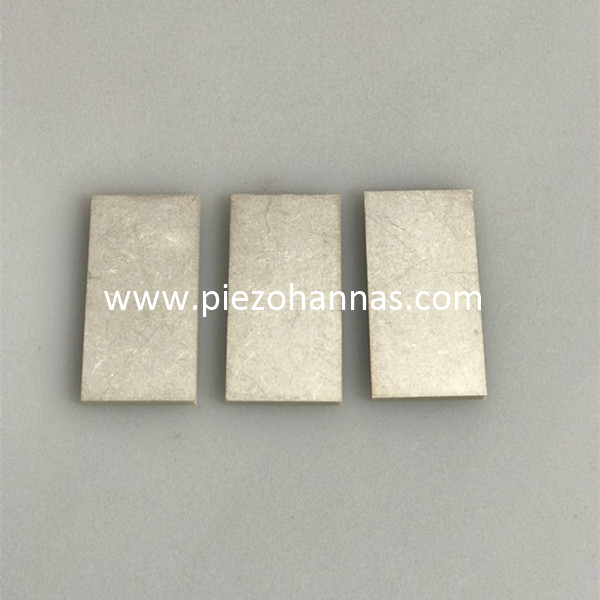

Pietsosähköinen keraamisten levyjen anturi
WuHan Piezohannas Tech.Co., Ltd on pietsosähköisten keramiikan, ultraäänianturien ja joidenkin muiden ultraäänilaitteiden valmistaja, jolla on vahva teknologiavoima. Laadunhallintajärjestelmällä sekä tutkimus- ja kehityssektorilla tuotteitamme käytetään laajasti useimmissa sovelluksissa.
 pietsosähköisen anturin valmistaja |
 pzt valmistajat |
 pietsosähköisen energian talteenotto |
Sovellukset ...: muut korkeataajuinen aaltosuodatin, resonaattori, taajuuserotin, ultraäänianturi, värähtelyanturi, materiaalin jännitysanturi, paineanturi, tärinän muodostus, energian/sähkön korjuu, puristusanturi ja
Pietsokeraaminen suorakulmio / neliö:
Pituus: 3mm-176mm
Leveys: 1mm-120mm
Korkeus: 0,1mm-30mm
Ulottuvuus ( P × L × K ） mm |
Resonanssitaajuus (KHz) |
K31 (%)
|
Kapasitanssi (pF) |
90*14*0,39 |
17±5 %
|
37± 6 %
|
98± 12,5 %
|
90*11*0,35 |
17± 5 %
|
37± 6 % |
81± 12,5 %
|
105*14*0,37 |
13.6 |
37.0 |
81 |
66,5*14*0,49 |
21.5 |
37.2 |
55 |
63,5*14,3*0,42 |
22.5 |
32.9 |
49 |
90*9*0,18 |
15.9 |
38.0 |
135 |
70 * 14,5 * 0,32 |
20.4 |
36.7 |
89 |
65*14,5*0,4 |
22.0 |
35.6 |
62 |
130 * 15,8 * 0,53 |
11.0 |
37.0 |
154 |
45*9*0,2 |
31.1 |
30.2 |
63 |
12*12*1 |
17.1 |
65.0 |
2.3 |
13*13*0,56 |
15.4 |
60.0 |
1.68 |
25*10*0,7 |
56.0 |
60.0 |
5 |
30*30*1 |
66.7 |
60.0 |
10 |
25*4*0,5 |
58 |
# |
5800 |
40*4*0,5 |
38 |
# |
7900 |
25*4*0,5 |
58 |
# |
4800 |
40*4*0,5 |
38 |
# |
6500 |
25*4*0,5 |
58 |
# |
3100 |
40*4*0,5 |
38 |
# |
5500 |
Koko (Pituus*Leveys*Korkeus) (MM) |
Pietsosähköinen jännitysvakio d33 (10-12C/N) |
Kapasitanssi CT(nF) |
Suhteellinen dielektrisyysvakio εTr3 |
Resonoiva Taajuus Fs (kHz) |
Kytkentä Kerroin K31 (%) |
105*14*0,37 |
420 |
81 |
2300 |
13.6 |
37.0 |
66,5*14*0,49 |
550 |
55 |
3400 |
21.5 |
37.2 |
63,5*14,3*0,42 |
550 |
49 |
3400 |
22.5 |
32.9 |
90*9*0,18 |
550 |
135 |
3400 |
15.9 |
38.0 |
70 * 14,5 * 0,32 |
550 |
89 |
3400 |
20.4 |
36.7 |
65*14,5*0,4 |
550 |
62 |
3400 |
22.0 |
35.6 |
130 * 15,8 * 0,53 |
600 |
154 |
3400 |
11.0 |
37.0 |
45*9*0,2 |
620 |
63 |
5300 |
31.1 |
30.2 |
12*12*1 |
420 |
2.3 |
2300 |
17.1 |
65,0 (kp) |
13*13*0,56 |
280 |
1.68 |
800 |
15.4 |
60,0 (kp) |
25*10*0,7 |
420 |
5 |
1600 |
56.0 |
60,0 (kp) |
30*30*1 |
420 |
10 |
1600 |
66.7 |
60,0 (kp) |
Mitat (mm) Pituus * Leveys * Paksuus |
Taajuus |
Kapasitanssi |
Dielektrinen häviö |
Pietsosähköinen jännitekerroin |
Kuriiri Lämpötila |
25× 4×0.5 |
58 |
5800 |
≤2,0 |
550× |
180 |
40× 4×0.5 |
38 |
7900 |
≤2,0 |
550× |
180 |
25× 4×0.5 |
58 |
4800 |
≤2,0 |
400× |
260 |
40× 4×0.5 |
38 |
6500 |
≤2,0 |
400× |
260 |
25× 4×0.5 |
58 |
3100 |
≤2,0 |
280× |
350 |
40× 4×0.5 |
38 |
5500 |
≤2,0 |
280× |
350 |
PZT materiaali:
- Pietsosähköisellä PZT4-keramiikalla on kaksinkertainen vastaanotto- ja lähetyskäyttäytyminen, korkeampi herkkyys ja pienempi dielektrinen häviö.
- PZT5 pietsosähköisellä keramiikalla on korkeampi sähkömekaaninen kytkentäkerroin, kohtalainen dielektrisyysvakio ja suurempi herkkyys.
- Suuritehoisella PZT8-pietsosähköisellä keramiikalla on hyvät pietsosähköiset ominaisuudet, korkea mekaaninen lujuus, korkea pakkokenttä, pieni dielektrinen häviö vahvoissa kentissä.
Piezo keraamiset levyt |
Halkaisija |
PZT-4 |
PZT-5 |
PZT-8 |
3-100 |
3-100 |
3-100 |
||
Paksuus |
0,3-10 |
0,25-15 |
0,4-8 |
|
Piezo keraamiset renkaat |
Ulkohalkaisija |
3-100 |
3-100 |
3-100 |
Sisähalkaisija |
≥ 2 |
≥ 2 |
≥ 2 |
|
Paksuus |
0,3-10 |
0,25-15 |
0,4-8 |
|
Piezo keraamiset putket |
Ulkohalkaisija |
3-108 |
3-108 |
3-105 |
Sisähalkaisija |
≥ 2 |
≥ 2 |
≥ 2 |
|
Pituus |
≤50 |
≤50 |
≤50 |
|
Piezo keraamiset levyt |
Pituus |
≤ 50 |
≤ 50 |
≤ 50 |
Leveys |
≥ 1 |
≥ 1 |
≥ 1 |
|
Paksuus |
0,3-10 |
0,25-15 |
0,3-8 |
Pietsosähköisen keramiikan sovellukset
ultraäänivirtausmittarit |
hydrofonit |
kiihtyvyysmittarit |
p iezo -anturin värähtely |
sumuttimen anturi |
aineen hajonta |
iskutyyppiset kaasusytyttimet |
tarkka liikkeenhallinta |
paineanturit |
kiihtyvyysmittarit |
iskutyyppiset kaasusytyttimet |
tarkka liikkeenhallinta |
mikrofonit |
musiikillisia poimintoja |
diagnostinen lääketieteellinen ultraääni |
äänen tekeminen |
tasoanturit |
ultraääni sumuttimet |
kaikuanturi |
ultraääni-mikroliitoslaitteet |
seinämän paksuusanturi |
vedenalaiset kaikuluotaimet |
korkeataajuiset muuntimet |
korkean jännityksen paineanturit |
puristustyyppinen kaasu |
sytyttää suuritehoisia toimilaitteita |
tärymoottorit |
muuntajat |
ultraäänihitsaus |
ultraäänikirurgia |
materiaalin jännitysanturi |
pietsosähkön korjuu |
biolääketieteellinen anturi |
pietsosähkön korjuu |
kalankaikuanturi |
puristusanturi |
pietso-laajenemisanturi |
kauneusanturi |
Ultraäänisekoitus |
laskimet, |
puhelimet |
auton hälytintunnistin |
alkiomonitori |
sydänheijastinheijastin |
askelmittari |
ultraääni lääketieteen |
u ultraäänipuhdistus |
sonokemia |
Palvelumme:
Pakkaus : Aluksi me kaikki käytämme kaksikerroksista vaahtoa käärimään pietsokeramiikkakakson hauraaksi, sitten käytämme sopivaa laatikkoa laittaaksemme sen sisään ja kiinnitämme tiukasti varmistaaksemme, että se on täydellinen.
Toimitusaika : Vakiotuote lähetetään 2 työpäivän kuluessa maksun vastaanottamisesta.
Maksutavat : T/T, Paypal, West Union
Takuu : 100% upouusi tehtaalta lähtiessä. Myyjä takaa tuotteiden laadun (pois lukien kulutusosat) 1 vuoden ajan koeajan päättymisestä teknikon ohjeiden mukaisesti.
