korkeataajuinen renkaan muotoinen pietsosähköinen muunnin sytyttimelle

1.Tuotteen kuvaus

Mitat: OD60mm xID30mm x Thi10mm

Sähköiset ominaisuudet:

Kapasiteetti ( pF)	1922
Paksu taajuus Ft (KHz)	410
Radiaalinen taajuus (KHz)	25.3
Resonanssiimpedanssi Zm (Ω)	≤15

Pie zo keraaminen rengaslevy: käytetään laajasti sytyttimessä, ultraäänipuhdistimessa, ultraäänihitsauksessa, ultraäänietäisyyden mittausanturissa,

ultraäänidetektori, ultraäänihammashoito. Ultrasonic Beauty. ultraäänimoottori, ultraäänimuuntaja ja

muut suuritehoiset emananttianturit .



2. Pietsorenkaan vakiokoko

Pie zo keraaminen rengaslevy :
Ulkohalkaisija: 5,0 - 100 mm
Sisähalkaisija: (2,0 - 35 mm)
Paksuus: (0,2 - 15 mm)



Mitat (mm)	Kapasiteetti C(pF)	Heikon kentän  dissipatio n Tgδ(12v)	Vahva fied -häviö Tgδ (400v)		Radiaalinen taajuus  Fr (KHz)	Resonanssiimpedanssi Zm(Ω)	taajuus  Paksu  Ft (KHz)	Kytkentä  Modulus  Kr(%)
Φ 10ｘ Φ 5ｘ2	240± 10 %	≤ 0,5 %	≤ 1,0 %	153± 5 %		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10 %	≤ 0,5 %	≤ 1,0 %	95.8± 5 %		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10 %	≤ 0,5 %	≤ 1,0 %	65.5± 5 %		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10 %	≤ 0,5 %	≤ 1,0 %	58.4± 5 %		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10 %	≤ 0,5 %	≤ 1,0 %	49.2± 5 %		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10 %	≤ 0,5 %	≤ 1,0 %	45.5± 5 %		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10 %	≤ 0,5 %	≤ 1,0 %	43.4± 5 %		≤15	410	≥46
Φ40 × Φ12 × 5	2070±12 .5 %	≤0. 5%	≤ 1,0 %	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10 %	≤ 0,5 %	≤ 1,0 %	42.8± 5 %		≤15	410	≥45
Φ40 × Φ20 × 5	1700±12,5 %	≤0,3	≤ 1,0 %	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12,5 %	≤0,3	≤ 1,0 %	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10 %	≤ 0,5 %	≤ 1,0 %	40± 5 %		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10 %	≤ 0,5 %	≤ 1,0 %	38.8± 5 %		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10 %	≤ 0,5 %	≤ 1,0 %	38.1± 5 %		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10 %	≤ 0,5 %	≤ 1,0 %	34.8± 5 %		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10 %	≤ 0,5 %	≤ 1,0 %	34.8± 5 %		≤15	315	≥45
Φ50 × Φ20 × 6	2490±12,5 %	≤0,3	≤ 1,0 %	33.2		≤15		≥45
Φ50 × Φ27 × 6	2100±12,5 %	≤0,3	≤ 1,0 %	29.3		≤15		≥45
Φ60 × Φ30 × 10	1922±12,5 %	≤0,3	≤ 1,0 %	25.3		≤15		≥45





3.PZT materiaali



Tarjoamme yleensä P-41,P-42,P-43,P-51,P-52,P-53,P-81,P-82,P-83,PSnN-5,

PMgN-51, PZT-5H, PZT-5X, PCrN-4, PliS-51, PbaS-4, PbaS-5, BaTio3...

PZT-materiaalit luokitellaan funktionaaliseksi keramiikaksi. Antureissa ne mahdollistavat voimien,
paineiden ja kiihtyvyyksien muuntamisen sähköisiksi signaaleiksi, ja ääni- ja ultraäänimuuntimissa
ja toimilaitteissa sähköjännitteet värähtelyiksi tai muodonmuutoksiksi. Pietsosähköiset materiaalit
luokitellaan toisaalta niiden kemiallisen koostumuksen ja toisaalta erityisten
käyttöolosuhteiden mukaan.

 PZT-keramiikkaa käytetään monenlaisissa sovelluksissa. Pehmeitä (anturi) keraamisia PZT-jauheita käytetään tyypillisesti
, kun korkea kytkentä ja/tai korkea latausherkkyys ovat tärkeitä, kuten virtaus- tai tasoantureissa;
tuhoamattomat ultraäänitestaus-/-arviointisovellukset (NDT/NDE); tai auto-, tarkkoihin tarkastuksiin .
rakenne- tai ilmailualan tuotteiden Materiaalin ominaisuuksia ovat korkea dielektrisyysvakio; korkea kytkin;
korkea latausherkkyys; suuri tiheys hienorakeisella rakenteella; korkea Curie-piste; ja puhdas, kohinaton
taajuusvaste.

Kovia (suuritehoisia) keraamisia PZT-jauheita käytetään, kun vaaditaan suuria tehoominaisuuksia,
mukaan lukien sovellukset, kuten ultraääni- tai suurjänniteenergian tuottaminen ultraäänipuhdistimissa,
kaikuluotainlaitteissa jne. Tärkeitä jauheen ominaisuuksia ovat korkea pietsosähköinen varausvakio (d33); korkeampi
mekaaninen laatutekijä, joka vähentää mekaanista häviötä ja mahdollistaa alhaisemman käyttölämpötilan; alhainen
hajoamiskerroin, joka varmistaa viileämmän ja taloudellisemman toiminnan; korkea dielektrinen stabiilisuus; ja pieni
mekaaninen häviö vaativissa olosuhteissa.

4.Pietsosähköisen keramiikan sovellukset

ultraäänivirtausmittarit	hydrofonit	kiihtyvyysmittarit
p iezo -anturin värähtely	sumuttimen anturi	aineen hajonta
iskutyyppiset kaasusytyttimet	tarkka liikkeenhallinta	paineanturit
kiihtyvyysmittarit	iskutyyppiset kaasusytyttimet	tarkka liikkeenhallinta
mikrofonit	musiikillisia poimintoja	diagnostinen lääketieteellinen ultraääni
äänen tekeminen	tasoanturit	ultraääni sumuttimet
kaikuanturi	ultraääni-mikroliitoslaitteet	seinämän paksuusanturi
vedenalaiset kaikuluotaimet	korkeataajuiset muuntimet	korkean jännityksen paineanturit
puristustyyppinen kaasu	sytyttää suuritehoisia toimilaitteita	tärymoottorit
muuntajat	ultraäänihitsaus	ultraäänikirurgia
materiaalin jännitysanturi	pietsosähkön korjuu	biolääketieteellinen anturi
pietsosähkön korjuu	kalankaikuanturi	puristusanturi
pietsolaajenemisanturi	kauneusanturi	Ultraäänisekoitus
laskimet,	puhelimet	auton hälytintunnistin
alkiomonitori	sydänheijastinheijastin	askelmittari
ultraääni lääketieteen	u ultraäänipuhdistus	sonokemia

5. Ominaisuudet

1.High hyötysuhde: korkea mekaaninen parametri Q, sähkön ja äänen siirtotehokkuus yli 95%.
2.Suuri amplitudi: anturin vahvuus paranee kiinnittämällä nopea tärytin suoraan pesuuran pohjaan pultilla. Verrattuna magneettilaajenevaan vibraattoriin sen amplitudia voidaan parantaa yli 50 %.
3. Hyvä lämmönkestävyys: laaja työlämpötila-alue, alhainen resonanssiimpedanssi ja lämmöntuotto.
4. Hyvä rakenne: kiinnitetty pultilla, helppo koota, korkea luotettavuus.
5. Yli 5000 tunnin käyttöikä

6.High sähkömekaaninen muunnostehokkuus

6. Palvelumme

Pakkaus : Aluksi käytämme kaikki kaksikerroksista vaahtoa käärimään pietsokeramiikkakakson hauraaksi, sitten käytämme sopivaa laatikkoa laittaaksemme sen sisään ja kiinnitämme tiukasti varmistaaksemme, että se on täydellinen.

Toimitusaika : Vakiotuote lähetetään 2 työpäivän kuluessa maksun vastaanottamisesta.

Maksutavat:  T/T, Paypal, West Union

Takuu: 100% upouusi tehtaalta lähtiessä. Myyjä takaa tuotteiden laadun (pois lukien kuluvat osat) 1 vuoden ajan koeajan päättymisestä teknikon ohjeiden mukaisesti.

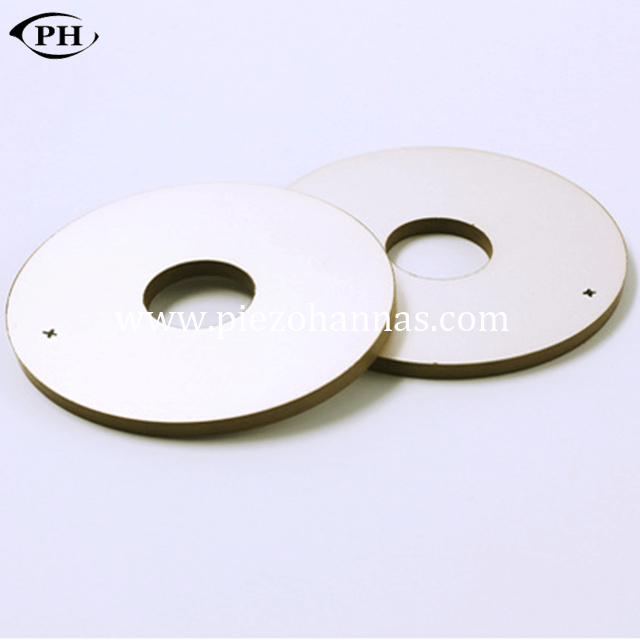

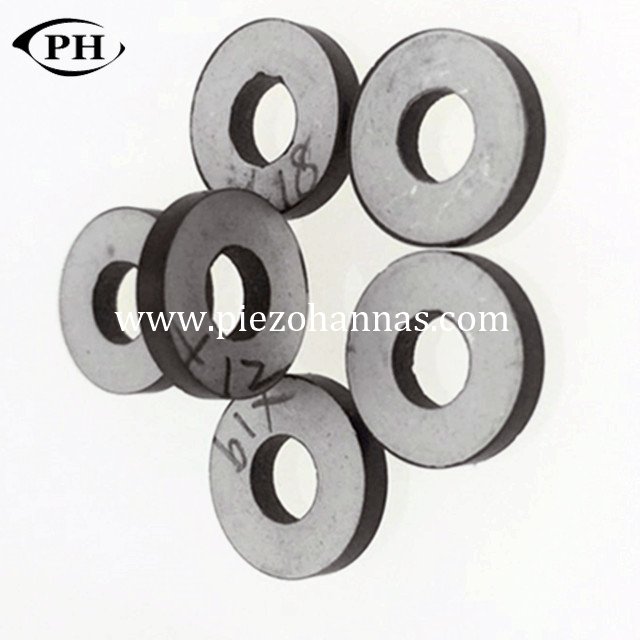

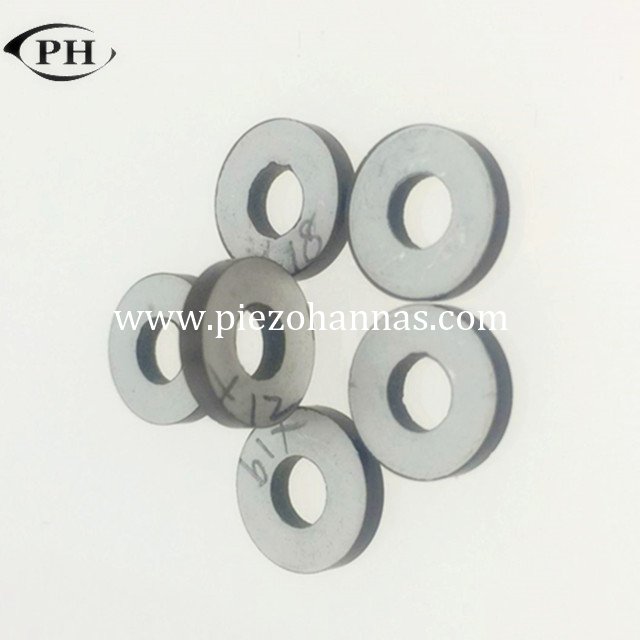

7. Kuvat
