PZT-52 pienikokoinen pietsosähköinen keraaminen putki tullin pietsoputkikomponentti

      Mukautettu Pzt Ceramic Piezo Keraaminen Putki Pietsosähköinen Keraaminen Hydrofoni-anturi

WuHan Piezohannas Tech.Co., Ltd on pietsosähköisten keramiikan, ultraäänimuuntimien valmistaja, jolla on vahva teknologiavoima. Laadunhallintajärjestelmän sekä tutkimus- ja kehityssektorin ansiosta tuotteitamme käytetään laajasti useimmissa sovelluksissa.

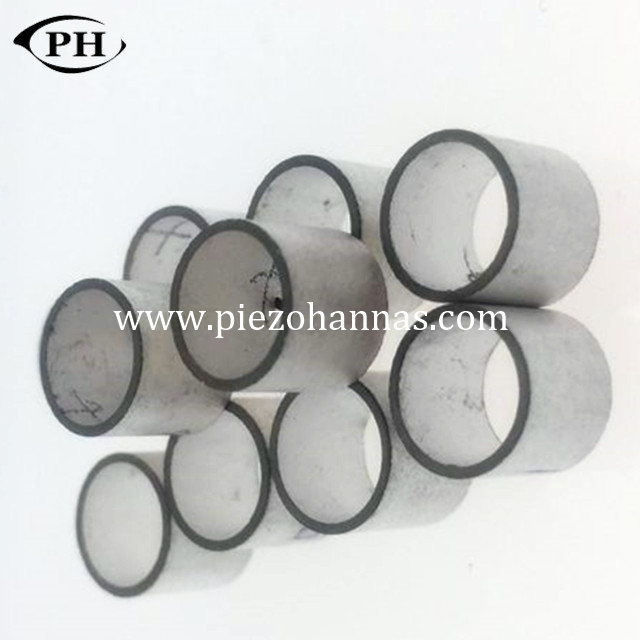

Piezo Ceramics Tube Kuvaus:

Materiaali: PZT-52 (modifioitu PZT-5A, dielektrisyysvakio 2400)



Pietsosähköisten elementtien tekniset tiedot:
Mitat:	ulkohalkaisija 6 mm, sisähalkaisija 5 mm, korkeus 8 mm
Säteittäinen taajuus Fr:	165 kHz ± 5 %
Kaistanleveys ΔF	> 2200
Dielektrinen häviö tg δ:	≤ 0,3 %
Staattinen kapasitanssi Cs:	6670pF±12,5 %

Hydrofonisovellus:

Hydrofoni on vedenalainen kuuntelulaite. Aivan kuten mikrofonia käytetään ilmaisemaan ääntä ilmassa, hydrofoni havaitsee äänet vedessä ja muuntaa akustisen energian sähköenergiaksi. Hydrofonit kuuntelevat ääniä meressä, mutta eivät välitä ääntä, mikä tekee niistä passiivisia kuuntelulaitteita. Useimmat hydrofonit on valmistettu pietsosähköisestä materiaalista. Tämä materiaali tuottaa pieniä sähkövarauksia altistuessaan paineen muutoksille. Ääniaaltoon liittyvät paineenmuutokset voidaan havaita pietsosähköisellä elementillä. Ääniaallon paineen alaisena pietsosähköinen elementti taipuu ja antaa vastineeksi sähköisiä signaaleja. Nämä sähköiset signaalit voidaan tallentaa ja myöhemmin analysoida tietokoneohjelmilla.

Suunnittele muoto: puolipallo, kulho, segmentti, putki, lohko

Asiakkaan suunnittelu: Muut tyypit ja muodot (puolipallo, kulho, pallo) pietsokeraamiset osat voivat olla OEM-valmistajia asiakkaan suunnittelu- ja sovelluspyyntönä.

Piezo-putken vakiokoko:

Halkaisija: 5,0 - 100 mm
Seinämän paksuus: 1 - 10 mm
Korkeus: 2,5 - 50 mm

PZT materiaali:



- PZT-4:ää suositellaan suuritehoisiin akustisiin säteileviin muuntimiin, koska se vastustaa depolarisaatiota ja dielektriset häviöt ovat alhaiset suuressa sähkökäytössä. Sen korkea depolarisaatiokestävyys mekaanisen rasituksen alaisena tekee siitä sopivan käytettäväksi syvän upotusakustisissa muuntimissa ja aktiivisena elementtinä sähköntuotantojärjestelmissä.



- PZT-5A:ta suositellaan hydrofoneihin tai instrumenttisovelluksiin sen korkean resistiivisyyden vuoksi korkeissa lämpötiloissa, korkean herkkyyden ja korkean aikavakauden vuoksi.



- PZT-5H:lla on jopa suurempi herkkyys ja permittiivisyys kuin PZT-5A, ja se on useimmissa mui suurempi tehonkäsittelykyky kuin PZT-4:lle sopii.



- PZT-8 on samanlainen kuin PZT-4, mutta sillä on vielä pienemmät dielektriset ja mekaaniset häviöt korkeassa sähkössä

Suositellaan sovelluksiin, jotka vaativat suurempaa tehonkäsittelykykyä kuin PZT-4:lle sopiva.

Piezo keraamiset levyt	Halkaisija	PZT-4	PZT-5	PZT-8
		3-100	3-100	3-100
	Paksuus	0,3-10	0,25-15	0,4-8
Piezo keraamiset renkaat	Ulkohalkaisija	3-100	3-100	3-100
	Sisähalkaisija	≥ 2	≥ 2	≥ 2
	Paksuus	0,3-10	0,25-15	0,4-8
Piezo keraamiset putket	Ulkohalkaisija	3-108	3-108	3-105
	Sisähalkaisija	≥ 2	≥ 2	≥ 2
	Pituus	≤50	≤50	≤50
Piezo keraamiset levyt	Pituus	≤ 50	≤ 50	≤ 50
	Leveys	≥ 1	≥ 1	≥ 1
	Paksuus	0,3-10	0,25-15	0,3-8

Sovelluskuvat:
