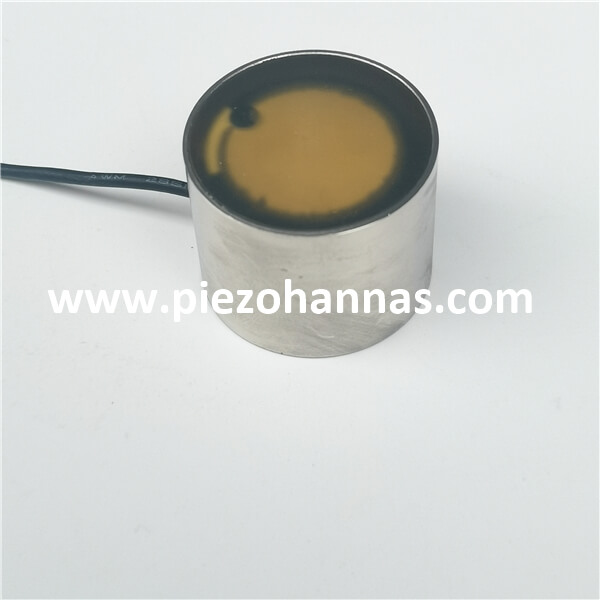

200KHz ruostumattomasta teräksestä valmistettu vedenalainen ultraäänianturi ultraäänivirtausmittarille

200KHz ruostumattomasta teräksestä valmistettu vedenalainen ultraäänianturi ultraäänivirtausmittarille

Tekniset parametrit:

Tuotteet	Tekniset parametrit		Kuva
Nimi	200KHz vedenalainen ultraäänianturi
Malli	PH W- 200-AS
Taajuus	200K Hz ± 5 %
Havaintoetäisyys	0.60 ～ 100m
Minimi rinnakkaisimpedanssi	3000Ω±2b79f294d83043c=Raakaöljyn ultraäänivirtausmittarin anturin suunnittelu~!phoenix_var194_1!~
Kapasitanssi	1200pF±20 ％ @1KHz
Herkkyys	Ei ajojännite d Etäisyys : ： 200 Vpp 、m: 0.7kuormaa 、 Amplitudi : 200 m V
Toiminnassa Jännite	Huippu Jännite ＜ 1500Vpp
Toiminnassa Lämpötila	-10～ + 50 ℃
Kulma	(Säteen leveys ) Puolitehoinen säteen leveys h @-3dB: 16.7°± 10 %， Terävä kulma 40°± 10 %
Asunnon materiaali	304
käyttö	sukellusveneen etäisyysmittari
Asennus Ulottuvuus	Katso lisätietoja tuotteen rakennepiirroksesta
Suojaustaso	IP68
Paino	62g±5 ％（ langan pituus ： 2.5m ）
Johdotusohjeet	Valkoinen: anturi +, musta: anturi -;
Pääsykäyrä		Tuotteen rakennekaavio

Ultraäänianturin lohkokaavio:

Lämpötila-anturin kaavio  (malli: MF58_502F3470) :


Integroitu tyyppi Kaapeliohje:

1.Anturin kytkentäohjeet: liitäntä (3pin, 2,54 mm liitin)
Punainen: anturi +
Valkoinen: anturi -
Musta: suojaus


2. Kaapelin ohjeet Lämpötila-anturin liitäntä: liitäntä (3pin, 2,0 mm liitin)

Punainen ja musta ovat lämpötila-anturin johtoja

Jaettu tyyppi: tavallinen 10 m kaapeli, jokaisella lisäkaapelilla 50 m, signaalin vaimennus on 6 dB

Kolminapainen kytkentäohje:

    Punainen: Anturi +
     Sininen: Lämpötila-anturi +
     Musta: Julkinen-

 Nelijohtiminen kytkentäohjeet:

Punainen: Anturi +
Keltainen: Anturi-
Sininen, musta: Lämpötila-anturi
